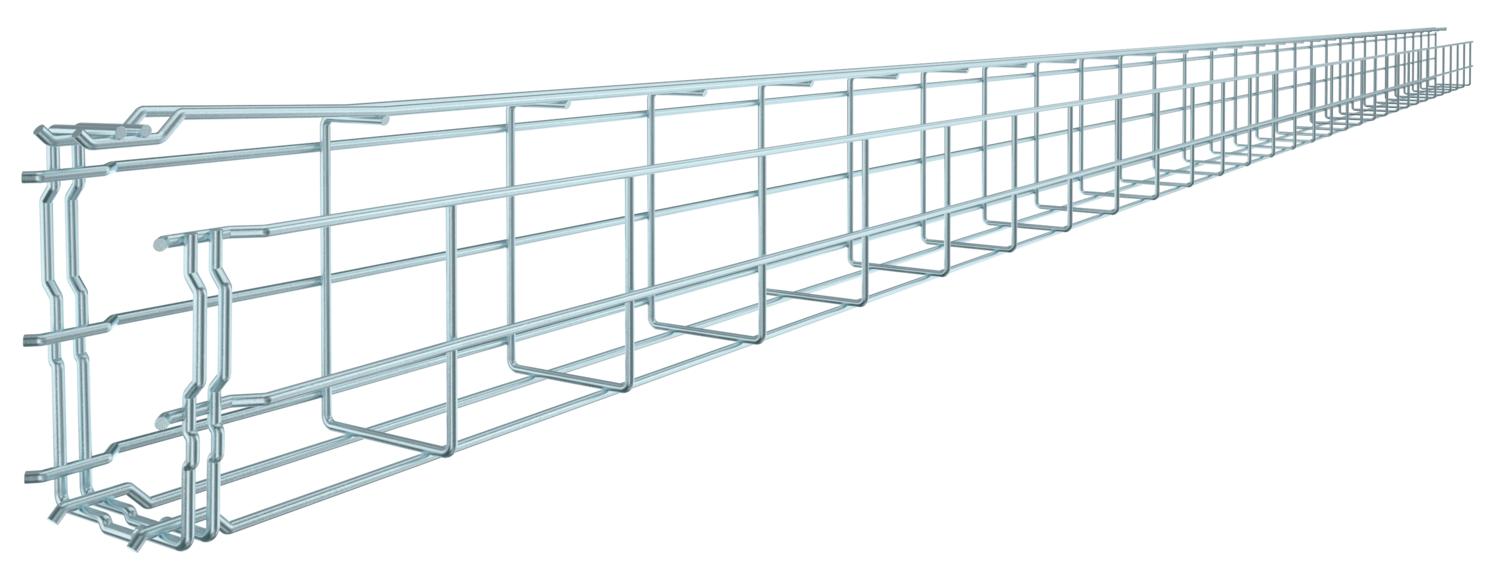

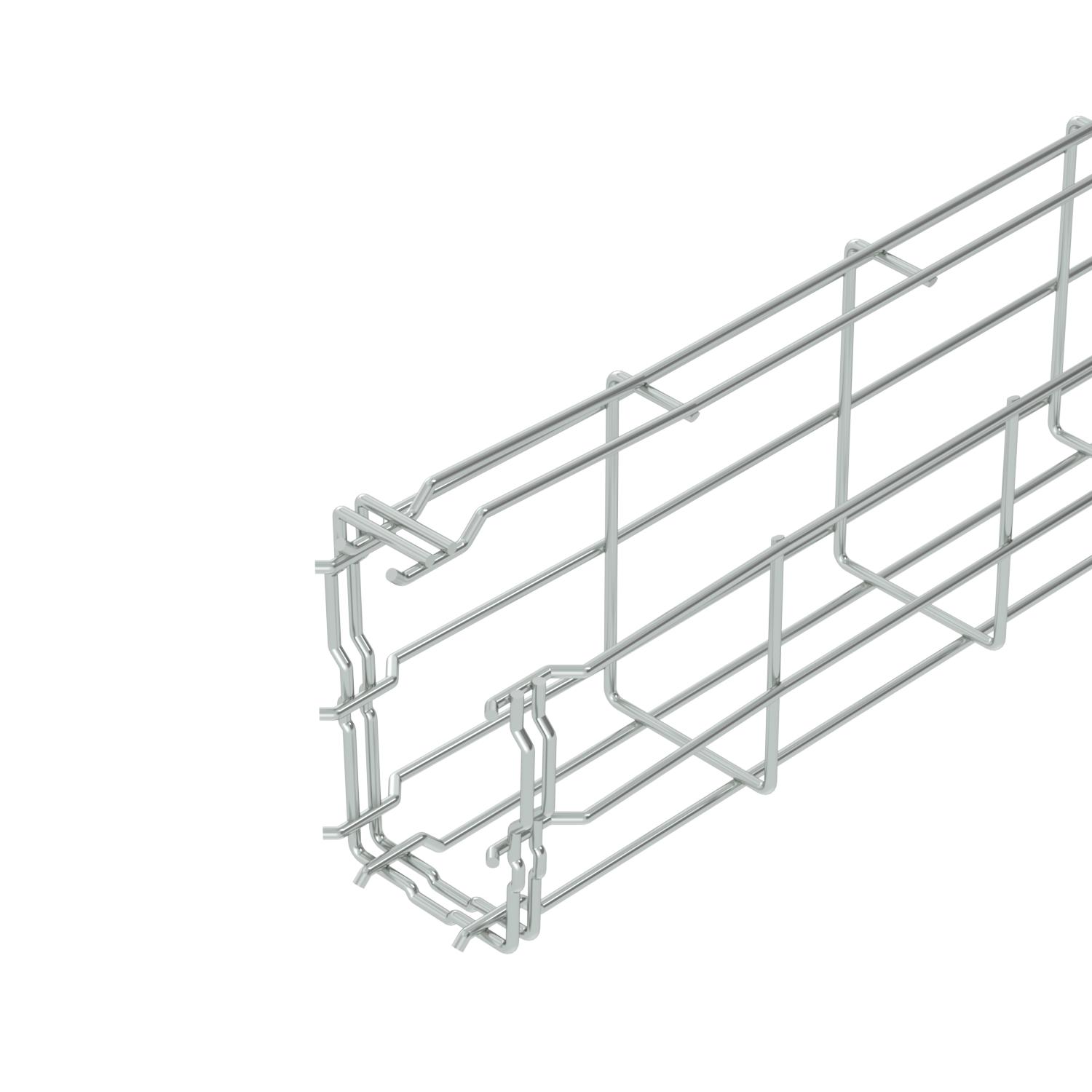

Chemin de câbles en treillis en G Magic® 125 G

Réf. 6005541 | EAN 4012195686453 | ELDAS-No. 127 020 529

6005541 / G-GRM 125 75 G
3000 mm
75 mm
125 mm
3,9 mm
61 cm²
non
Description du produit
Description du produit
Chemin de câbles en treillis en G en fils d'acier soudés par points d'une hauteur latérales et de largeur différentes.

Montage direct possible au mur et au plafond. Les données de charge relatives aux différents types de pose sont disponibles sur demande.


Atténuation magnétique du blindage 15 dB.
  • Communautés Européennes, CE Déclaration de conformité selon directives CE
  • UKCA declaration of conformity
Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, décapé non
Coloris zinc

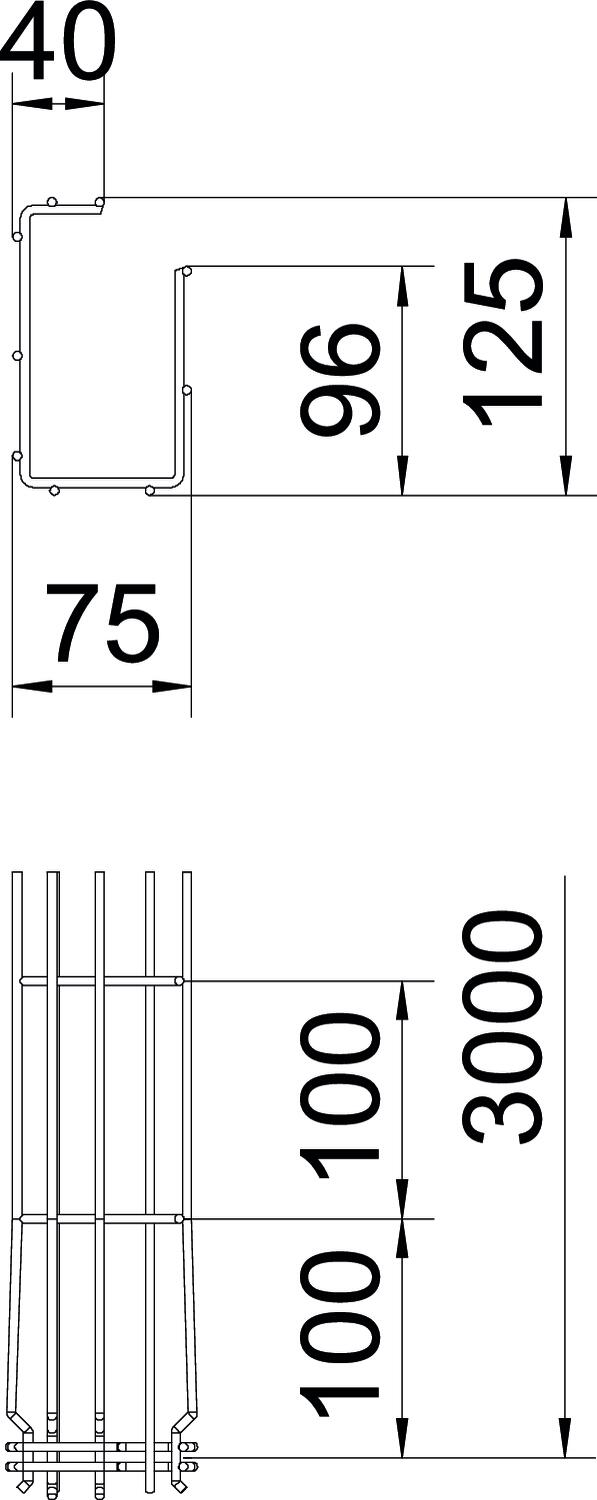

Cote A 96 mm
Cote B 75 mm
Cote c 38 mm
Diamètre du fil 3,9 mm
Dimension 125x75x3000
Dimension H 125 mm
Distance entre support 1,5m 0,35 kN/m
Distance entre support 2,0m 0,3 kN/m
Distance entre supports 1,0m 0,6 kN/m
Distance entre supports 2,5m 0,25 kN/m
Empreinte CO₂ (GWP) du berceau à la porte 2,057 kg CO₂e / 1 Mètre
Forme de profilé Forme en G
Hauteur 125 mm
Hauteur 4,92 in
Largeur 2,95 in
Largeur 75 mm
Longueur 3000 mm
Matériau acier
Modèle longue portée non
Raccord sans vis oui
Section utile 61 cm²
Section utile 6100 mm²
Sécurité de fonctionnement non
Séparateur intégré sans
Surface galvanisé
Type de raccord du système de chemin de câble Fixation à déclic
Type de test de charge selon CEI 61537 Type II
Version du connecteur raccord intégré
Tous les types

Tous les types

Type Longueur Largeur Hauteur Diamètre du fil Section utile Sécurité de fonctionnement ELDAS-No. Réf. Quantité Plus petite unité de vente Prix de tarif TVA excl.
G-GRM 125 75 G 3000 mm 75 mm 125 mm 3,9 mm 61 cm² non 127 020 529 6005541
3 m 27,90 CHF Prix / 1 m
Accessoires

Accessoires de montage

Produits Type ELDAS-No. Réf. Quantité Plus petite unité de vente Prix de tarif TVA excl.
Raccord couvre-joint FT Raccord couvre-joint FT GSV 34 FT 127 028 009 6016634
20 Pièce 2,84 CHF Prix / 1 Pièce
Fixation murale et au sol FT Fixation murale et au sol FT WB GR FT ----- 6017160
20 Pièce 6,47 CHF Prix / 1 Pièce
