Chemin de câbles en treillis GR-Magic® 105 A2 3000 | 300 | 105 | 4,8 | 268 | non

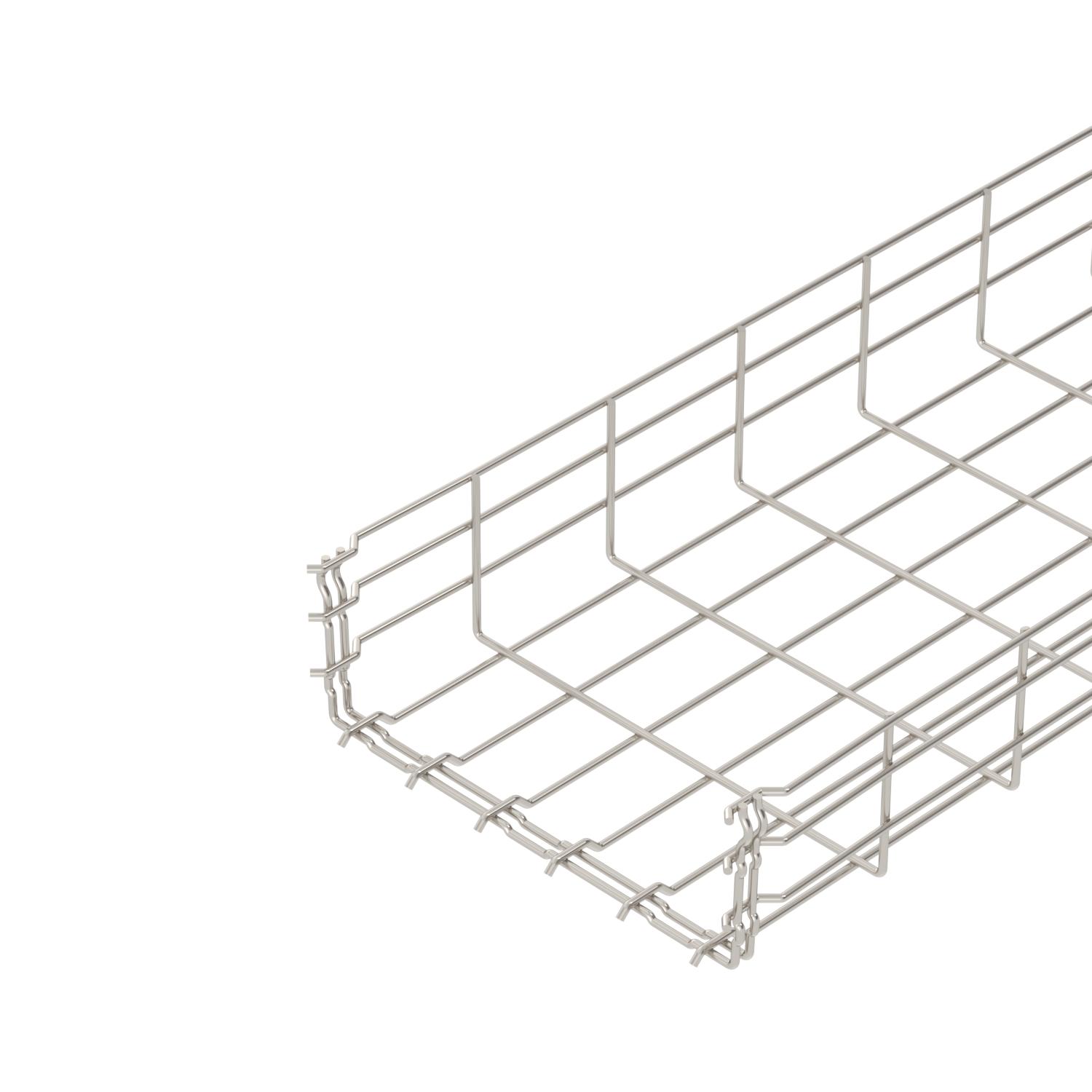

Chemin de câbles en treillis GR-Magic® 105 A2

Réf. 6002460 | EAN 4012195149644 | ELDAS-No. 127 022 229

Réf. / Type

Longueur	3000 mm

Largeur

Hauteur	105 mm

Diamètre du fil

Section utile

Sécurité de fonctionnement	non

Description du produit

Description du produit

Chemin de câbles en treillis avec raccord préformé d'une hauteur latérale de 105 mm.
Atténuation magnétique du blindage sans couvercle 15 dB, avec couvercle 25 dB.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, décapé	oui
Coloris	acier inoxydable
Cote B	300 mm
Diamètre du fil	4,8 mm

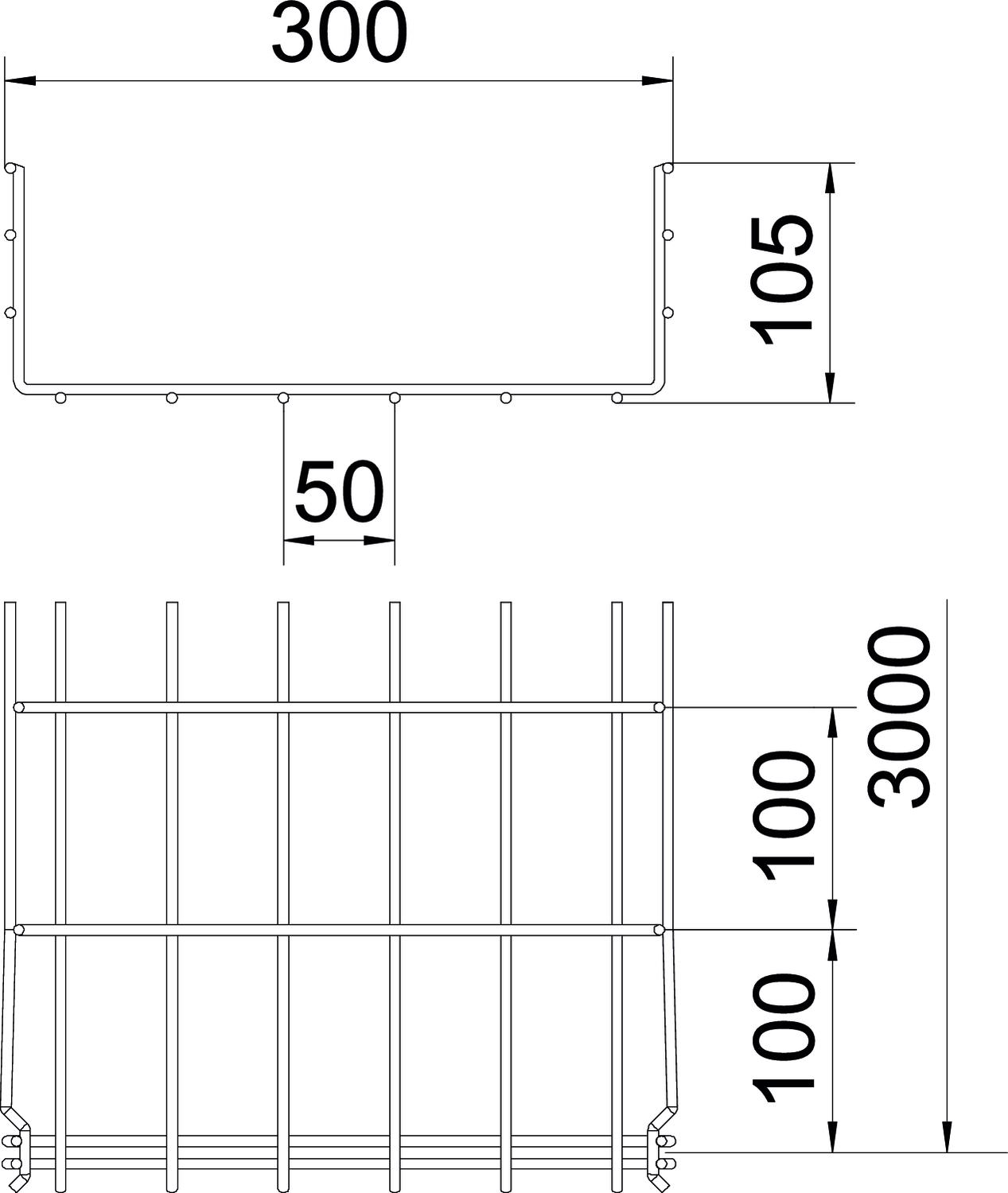

Dimension	105x300x3000
Dimension H	108 mm
Distance entre support 1,5m	0,75 kN/m
Distance entre support 2,0m	0,53 kN/m
Distance entre supports 1,0m	1,1 kN/m
Distance entre supports 2,5m	0,38 kN/m
Distance entre supports 3,0m	0,3 kN/m
Empreinte CO₂ (GWP) du berceau à la porte	11,7853 kg CO₂e / 1 Mètre
Forme de profilé	Forme en U
Hauteur	4,13 in
Hauteur	105 mm

Largeur	11,81 in
Largeur	300 mm
Longueur	3000 mm
Matériau	acier inoxydable 1.4301
Modèle longue portée	non
Raccord sans vis	oui
Section utile	268 cm²
Section utile	26800 mm²
Sécurité de fonctionnement	non
Séparateur intégré	sans
Surface	nu, traité
Type de raccord du système de chemin de câble	Fixation à déclic
Type de test de charge selon CEI 61537	Type II
Version du connecteur	raccord intégré

Caractéristiques techniques

Diagramme de charge du chemin de câbles en treillis type GRM 105

Charge admissible de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de longeron en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de longeron en fonction de l'espacement d'appui

Tous les types

Tous les types

Type	Longueur	Largeur	Hauteur	Diamètre du fil	Section utile	Sécurité de fonctionnement	ELDAS-No.	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
GRM 105 100 A2	3000 mm	100 mm	105 mm	3,9 mm	82 cm²	non	127 022 209	6002451	m	3 m	79,93 CHF Prix / 1 m
GRM 105 150 A2	3000 mm	150 mm	105 mm	3,9 mm	130 cm²	non	-----	6002455	m	3 m	101,16 CHF Prix / 1 m
GRM 105 200 A2	3000 mm	200 mm	105 mm	4,8 mm	175 cm²	non	127 022 219	6002457	m	3 m	108,59 CHF Prix / 1 m
GRM 105 300 A2	3000 mm	300 mm	105 mm	4,8 mm	268 cm²	non	127 022 229	6002460	m	3 m	133,51 CHF Prix / 1 m
GRM 105 400 A2	3000 mm	400 mm	105 mm	4,8 mm	363 cm²	non	127 022 239	6002463	m	3 m	180,35 CHF Prix / 1 m
GRM 105 500 A2	3000 mm	500 mm	105 mm	4,8 mm	459 cm²	non	127 022 249	6002466	m	3 m	205,74 CHF Prix / 1 m
GRM 105 600 A2	3000 mm	600 mm	105 mm	4,8 mm	554 cm²	non	-----	6002469	m	3 m	276,13 CHF Prix / 1 m

Accessoires

Accessoires du système

Produits	Type	ELDAS-No.	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
Couvercle pour chemin de câbles en treillis, encliquetable A2	DGRR 300 A2	127 014 029	6001868	m	3 m	152,41 CHF Prix / 1 m
Raccord d'angle A2	GEV 36 A2	127 028 029	6016731	Pièce	20 Pièce	2,95 CHF Prix / 1 Pièce

Accessoires de montage

Produits	Type	ELDAS-No.	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
Séparateur 85 A2	TSG 85 A2	-----	6062173	m	3 m	52,90 CHF Prix / 1 m
Pièce pour serrage pour fixation du séparateur	KS GR A2	127 008 069	6062282	Pièce	30 Pièce	192,78 CHF Prix / 100 Pièce
Tôle de sortie de câble A2	KAB GR A2	-----	6220145	Pièce	10 Pièce	31,19 CHF Prix / 1 Pièce
