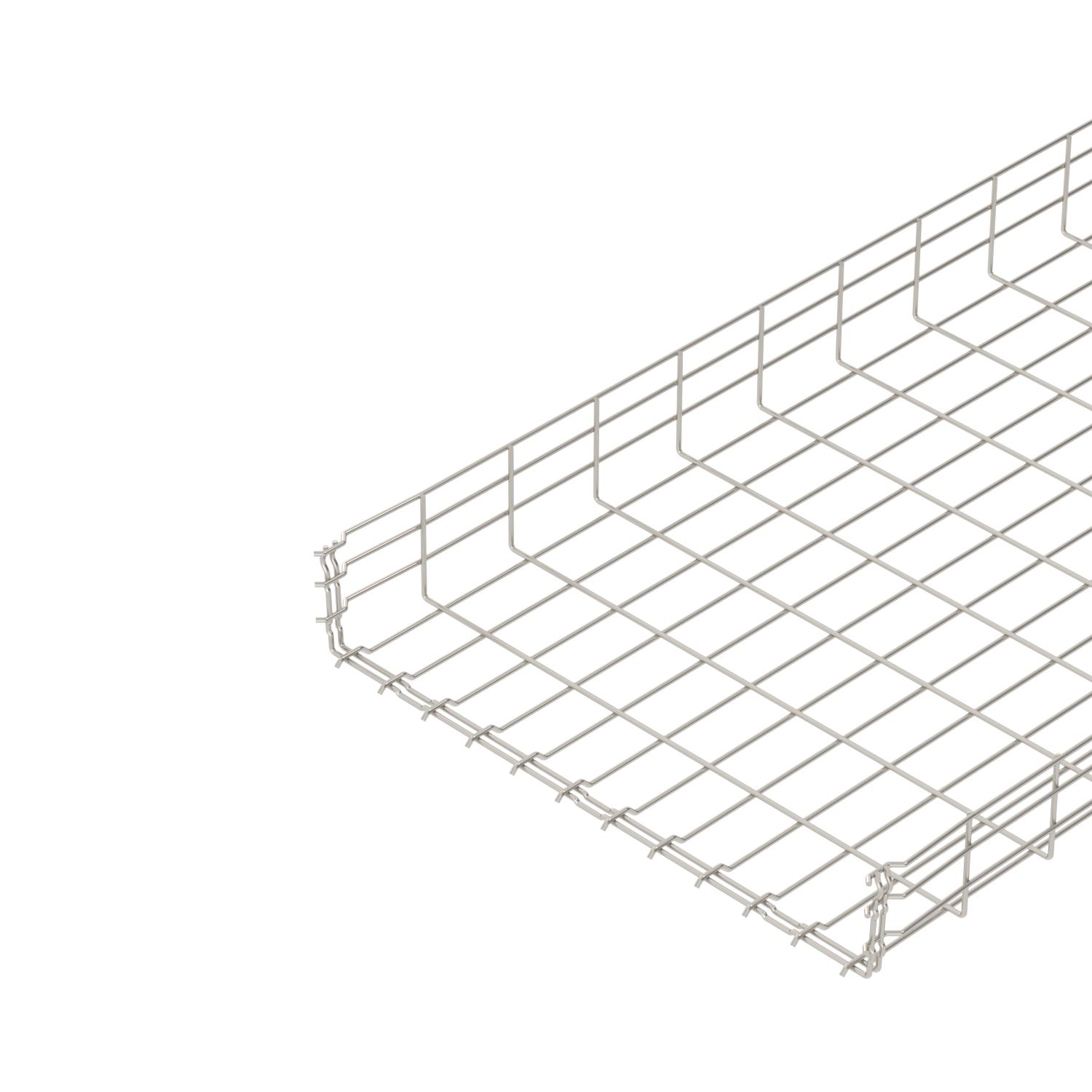

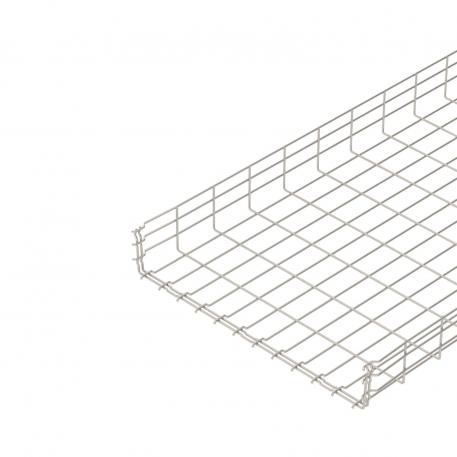

Chemin de câbles en treillis GR-Magic® 105 A2

Réf. 6002469 | EAN 4012195771586

3000 mm
105 mm
non
Description du produit

Description du produit

Chemin de câbles en treillis avec raccord préformé d'une hauteur latérale de 105 mm.
Atténuation magnétique du blindage sans couvercle 15 dB, avec couvercle 25 dB.
  • Fédération allemande des industries de l'éléctronique et de l'ingénierie de l'information
  • RINA 1861, Ship Classification, Certification and Services
  • Communautés Européennes, CE Déclaration de conformité selon directives CE
Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, décapé oui
Cote B 600 mm
Diamètre du fil 4,8 mm

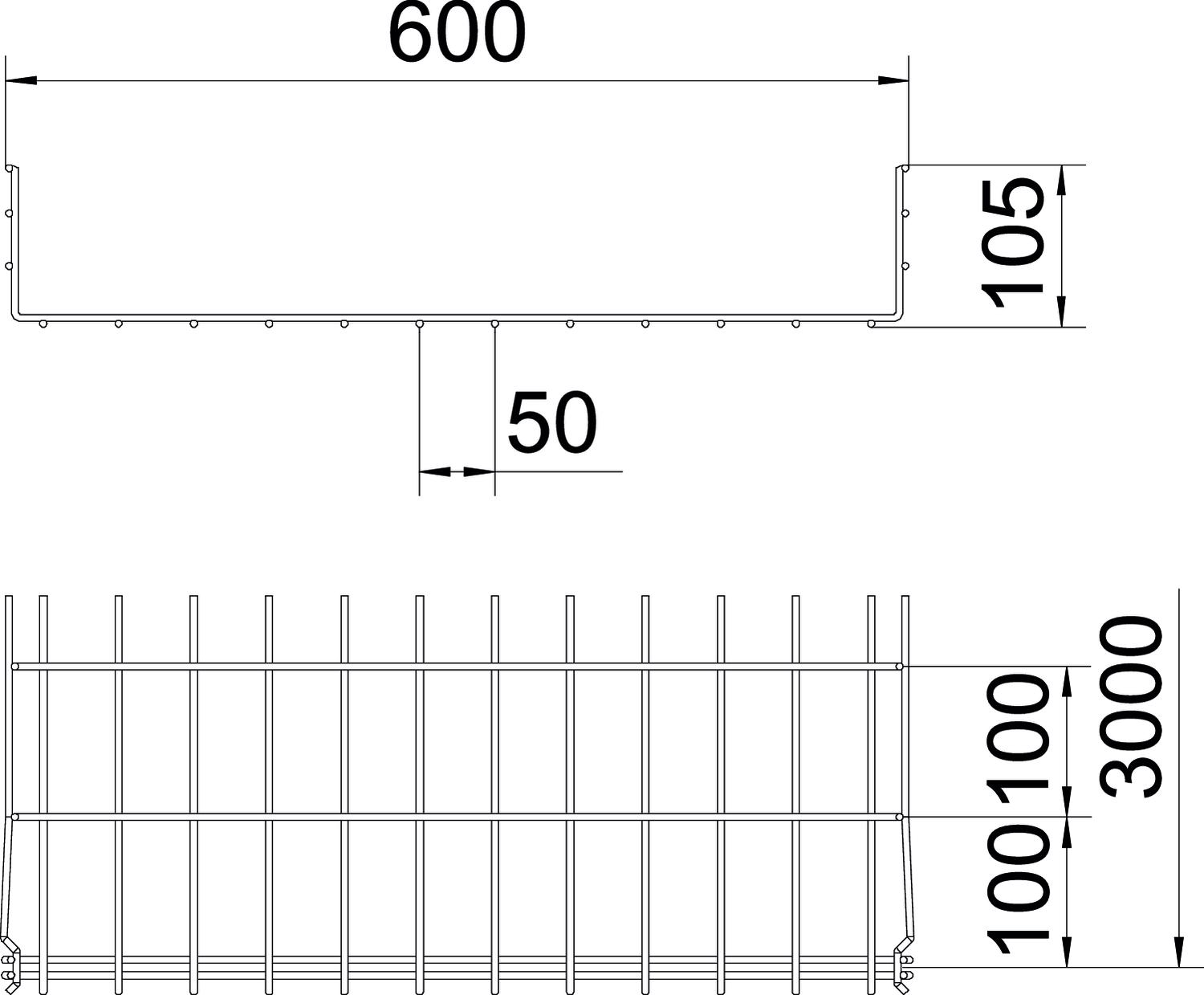

Dimension 105x600x3000
Dimension H 108 mm
Distance entre support 1,5m 0,85 kN/m
Distance entre support 2,0m 0,6 kN/m
Distance entre supports 1,0m 1,25 kN/m
Distance entre supports 2,5m 0,42 kN/m
Distance entre supports 3,0m 0,3 kN/m
Forme de profilé Forme en U
Hauteur 4,13 in
Hauteur 105 mm
Largeur 600 mm
Largeur 23,62 in
Longueur 3000 mm
Matériau acier inoxydable 1.4301
Modèle longue portée non
Raccord sans vis oui
Section utile 554 cm²
Section utile 55400 mm²
Sécurité de fonctionnement non
Séparateur intégré sans
Surface nu, traité
Type de raccord du système de chemin de câble Fixation à déclic
Type de test de charge selon CEI 61537 Type II
Version du connecteur raccord intégré

Caractéristiques techniques

Diagramme de charge du chemin de câbles en treillis type GRM 105

Diagramme de charge du chemin de câbles en treillis type GRM 105
  • Charge admissible de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme Charge admissible de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
  • Portée en m Portée en m
  • Déflexion de longeron en mm avec kN/m autorisé Déflexion de longeron en mm avec kN/m autorisé
  • Schéma de charge pour le procédé de contrôle Schéma de charge pour le procédé de contrôle
  • Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
  • Courbe de déflexion de longeron en fonction de l'espacement d'appui Courbe de déflexion de longeron en fonction de l'espacement d'appui
Tous les types

Tous les types

Type Longueur Largeur Hauteur Diamètre du fil Section utile Sécurité de fonctionnement ELDAS-No. Réf. Quantité Plus petite unité de vente Prix de tarif TVA excl.
GRM 105 100 A2 3000 mm 100 mm 105 mm 3,9 mm 82 cm² non 127 022 209 6002451
3 m 79,93 CHF Prix / 1 m
GRM 105 150 A2 3000 mm 150 mm 105 mm 3,9 mm 130 cm² non ----- 6002455
3 m 101,16 CHF Prix / 1 m
GRM 105 200 A2 3000 mm 200 mm 105 mm 4,8 mm 175 cm² non 127 022 219 6002457
3 m 108,59 CHF Prix / 1 m
GRM 105 300 A2 3000 mm 300 mm 105 mm 4,8 mm 268 cm² non 127 022 229 6002460
3 m 133,51 CHF Prix / 1 m
GRM 105 400 A2 3000 mm 400 mm 105 mm 4,8 mm 363 cm² non 127 022 239 6002463
3 m 180,35 CHF Prix / 1 m
GRM 105 500 A2 3000 mm 500 mm 105 mm 4,8 mm 459 cm² non 127 022 249 6002466
3 m 205,74 CHF Prix / 1 m
GRM 105 600 A2 3000 mm 600 mm 105 mm 4,8 mm 554 cm² non ----- 6002469
3 m 276,13 CHF Prix / 1 m
Accessoires

Accessoires du système

Produits Type ELDAS-No. Réf. Quantité Plus petite unité de vente Prix de tarif TVA excl.

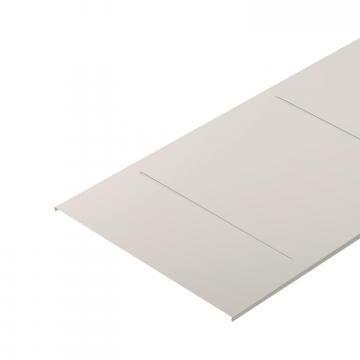

Couvercle pour chemin de câbles en treillis, encliquetable A2 Couvercle pour chemin de câbles en treillis, encliquetable A2 DGRR 600 A2 127 014 499 6001874
3 m 302,10 CHF Prix / 1 m
Raccord d'angle A2 Raccord d'angle A2 GEV 36 A2 127 028 029 6016731
20 Pièce 2,95 CHF Prix / 1 Pièce

Accessoires de montage

Produits Type ELDAS-No. Réf. Quantité Plus petite unité de vente Prix de tarif TVA excl.
Séparateur 85 A2 Séparateur 85 A2 TSG 85 A2 ----- 6062173
3 m 52,90 CHF Prix / 1 m
Pièce pour serrage pour fixation du séparateur Pièce pour serrage pour fixation du séparateur KS GR A2 127 008 069 6062282
30 Pièce 192,78 CHF Prix / 100 Pièce
Tôle de sortie de câble A2 Tôle de sortie de câble A2 KAB GR A2 ----- 6220145
10 Pièce 31,19 CHF Prix / 1 Pièce
