Chemin de câbles en treillis GR-Magic® 3000 | 500 | 55 | 4,8 | 220 | non

Chemin de câbles en treillis GR-Magic®

Réf. 6001452 | EAN 4012196858798 | ELDAS-No. 127 020 449

Réf. / Type

Longueur	3000 mm

Largeur

Hauteur	55 mm

Diamètre du fil

Section utile

Sécurité de fonctionnement

Description du produit

Description du produit

Chemin de câbles en treillis avec raccord préformé d'une hauteur latérale de 55 mm.
Atténuation magnétique du blindage sans couvercle 15 dB, avec couvercle 25 dB.

Des indications précises relatives à la classification UL figurent dans l'homologation correspondante.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, décapé	non
Coloris	zinc
Cote B	500 mm
Diamètre du fil	4,8 mm

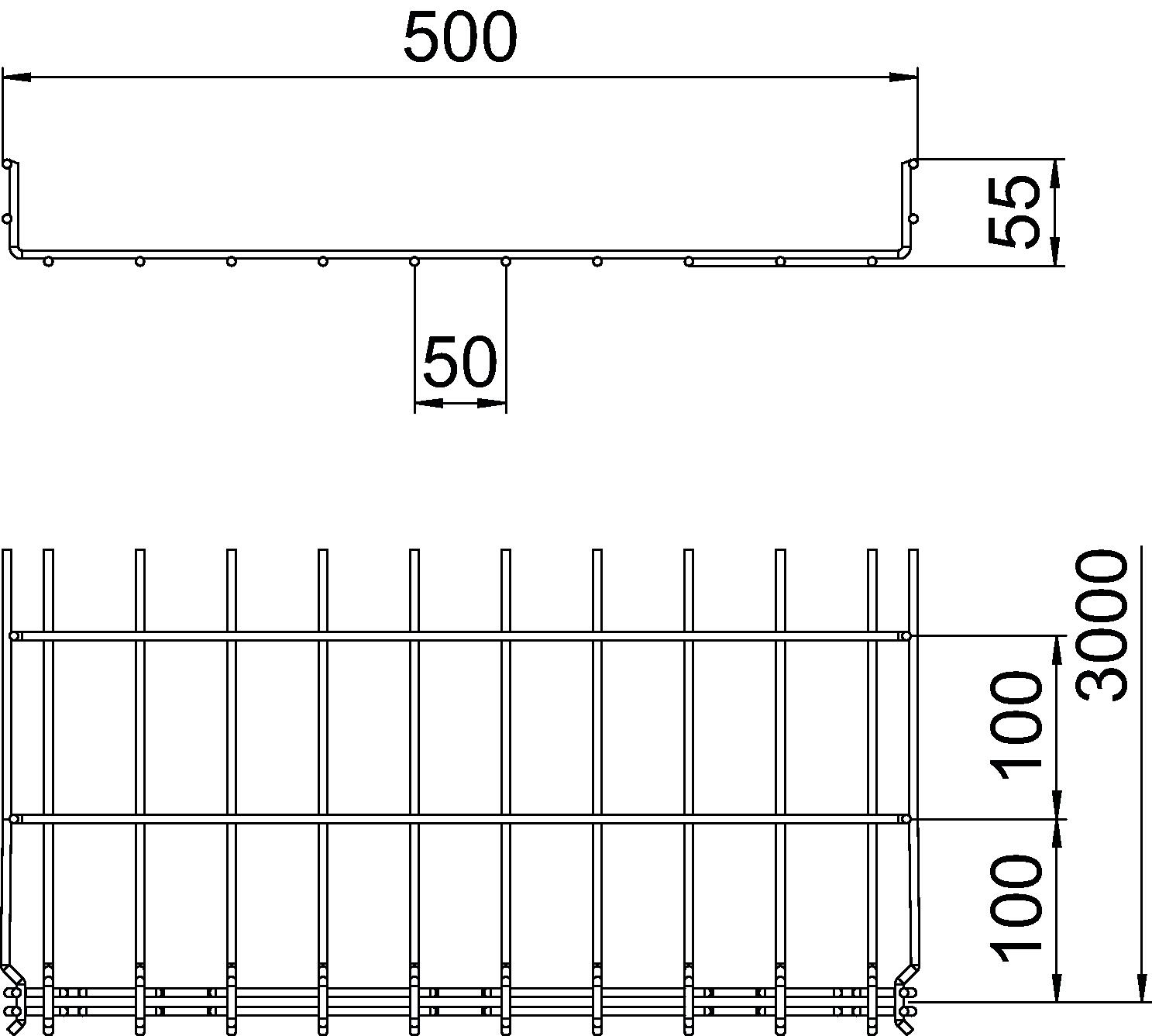

Dimension	55x500x3000
Dimension H	58 mm
Distance entre support 1,5m	0,6 kN/m
Distance entre support 2,0m	0,3 kN/m
Distance entre supports 1,0m	0,9 kN/m
Distance entre supports 2,5m	0,25 kN/m
Empreinte CO₂ (GWP) du berceau à la porte	5,124 kg CO₂e / 1 Mètre
Forme de profilé	Forme en U
Hauteur	2,17 in
Hauteur	55 mm
Largeur	500 mm

Largeur	19,69 in
Longueur	3000 mm
Matériau	acier
Modèle longue portée	non
Protection contre l'incendie	Utilisation plafonds coupe-feu
Raccord sans vis	oui
Section utile	220 cm²
Section utile	22000 mm²
Sécurité de fonctionnement	non
Séparateur intégré	sans
Surface	galvanisé
Type de raccord du système de chemin de câble	Fixation à déclic
Type de test de charge selon CEI 61537	Type II
Version du connecteur	raccord intégré

Caractéristiques techniques

Diagramme de charge du chemin de câbles en treillis GR-Magic de type GRM 55

Charge admissible de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de longeron en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de longeron en fonction de l'espacement d'appui

Tous les types

Tous les types

Type	Longueur	Largeur	Hauteur	Diamètre du fil	Section utile	Sécurité de fonctionnement	ELDAS-No.	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
GRM 55 50 G	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	oui	127 020 369	6001441	m	3 m	13,66 CHF Prix / 1 m
GRM 55 100 G	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	oui	127 020 409	6001442	m	3 m	14,86 CHF Prix / 1 m
GRM 55 150 G	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	oui	127 021 079	6001444	m	3 m	17,41 CHF Prix / 1 m
GRM 55 200 G	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	oui	127 020 419	6001446	m	3 m	19,11 CHF Prix / 1 m
GRM 55 200 4.8 G	3000 mm	200 mm	55 mm	4,8 mm	87 cm²	oui	-----	6001447	m	3 m	24,90 CHF Prix / 1 m
GRM 55 300 G	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	oui	127 020 429	6001448	m	3 m	29,09 CHF Prix / 1 m
GRM 55 400 G	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	oui	127 020 439	6001450	m	3 m	41,39 CHF Prix / 1 m
GRM 55 500 G	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	non	127 020 449	6001452	m	3 m	45,24 CHF Prix / 1 m
GRM 55 600 G	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	non	127 020 459	6001454	m	3 m	60,90 CHF Prix / 1 m

Accessoires

Accessoires du système

Produits	Type	ELDAS-No.	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
Couvercle pour chemin de câbles en treillis, encliquetable FS	DGRR 500 FS	127 014 389	6001852	m	3 m	61,57 CHF Prix / 1 m
Raccord d'angle G	GEV 36 G	127 068 059	6016715	Pièce	20 Pièce	1,82 CHF Prix / 1 Pièce

Accessoires de montage

Produits	Type	ELDAS-No.	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
Séparateur 45 FS	TSG 45 FS	127 043 019	6062033	m	3 m	7,52 CHF Prix / 1 m
Pièce pour serrage pour fixation du séparateur	KS GR A2	127 008 069	6062282	Pièce	30 Pièce	192,78 CHF Prix / 100 Pièce
Tôle de sortie de câble FS	KAB GR FS	-----	6220139	Pièce	10 Pièce	10,49 CHF Prix / 1 Pièce
