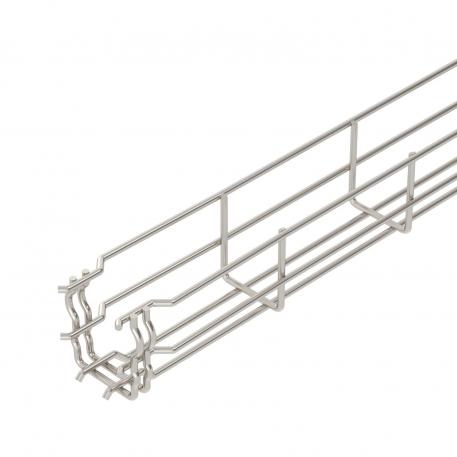

Chemin de câbles en treillis GR-Magic® 55 A2

Réf. 6001070 | EAN 4012195430933 | ELDAS-No. 127 020 279

3000 mm
55 mm
Description du produit
Description du produit
Chemin de câbles en treillis avec raccord préformé d'une hauteur latérale de 55 mm.
Atténuation magnétique du blindage sans couvercle 15 dB, avec couvercle 25 dB.
  • Fédération allemande des industries de l'éléctronique et de l'ingénierie de l'information
  • RINA 1861, Ship Classification, Certification and Services
  • Communautés Européennes, CE Déclaration de conformité selon directives CE
  • Classe de sécurité de fonctionnement E30
  • Function maintenance class E60
  • Classe de sécurité de fonctionnement E90
Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, décapé oui
Coloris acier inoxydable
Cote B 52 mm
Diamètre du fil 3,9 mm

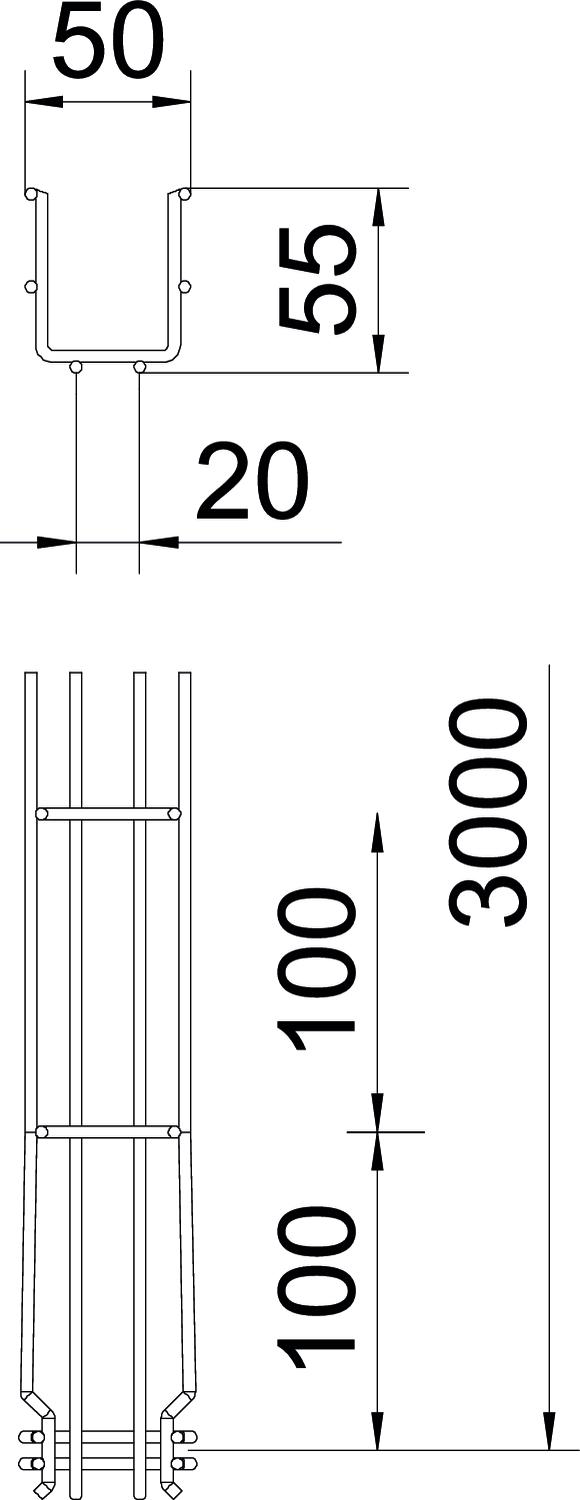

Dimension 55x50x3000
Dimension H 58 mm
Distance entre support 1,5m 0,2 kN/m
Distance entre support 2,0m 0,1 kN/m
Distance entre supports 1,0m 0,35 kN/m
Distance entre supports 2,5m 0,1 kN/m
Empreinte CO₂ (GWP) du berceau à la porte 3,4068 kg CO₂e / 1 Mètre
Forme de profilé Forme en U
Hauteur 55 mm
Hauteur 2,17 in
Largeur 50 mm
Largeur 1,97 in
Longueur 3000 mm
Matériau acier inoxydable 1.4301
Protection contre l'incendie Sécurité de fonctionnement structure porteuse spécifique aux câbles
Raccord sans vis oui
Section utile 16 cm²
Section utile 1600 mm²
Sécurité de fonctionnement oui
Séparateur intégré sans
Surface nu, traité
Type de raccord du système de chemin de câble Fixation à déclic
Type de test de charge selon CEI 61537 Type II
Version du connecteur raccord intégré

Caractéristiques techniques

Diagramme de charge du chemin de câbles en treillis de type GRM 55 VA

Diagramme de charge du chemin de câbles en treillis de type GRM 55 VA
  • Charge admissible de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme Charge admissible de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
  • Portée en m Portée en m
  • Déflexion de longeron en mm avec kN/m autorisé Déflexion de longeron en mm avec kN/m autorisé
  • Schéma de charge pour le procédé de contrôle Schéma de charge pour le procédé de contrôle
  • Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
  • Courbe de déflexion de longeron en fonction de l'espacement d'appui Courbe de déflexion de longeron en fonction de l'espacement d'appui
Tous les types

Tous les types

Type Longueur Largeur Hauteur Diamètre du fil Section utile Sécurité de fonctionnement ELDAS-No. Réf. Quantité Plus petite unité de vente Prix de tarif TVA excl.
GRM 55 50 A2 3000 mm 50 mm 55 mm 3,9 mm 16 cm² oui 127 020 279 6001070
3 m 43,43 CHF Prix / 1 m
GRM 55 100 A2 3000 mm 100 mm 55 mm 3,9 mm 40 cm² oui 127 021 209 6001072
3 m 45,87 CHF Prix / 1 m
GRM 55 150 A2 3000 mm 150 mm 55 mm 3,9 mm 63 cm² oui 127 021 099 6001074
3 m 56,25 CHF Prix / 1 m
GRM 55 200 A2 3000 mm 200 mm 55 mm 3,9 mm 87 cm² oui 127 021 219 6001076
3 m 70,31 CHF Prix / 1 m
GRM 55 300 A2 3000 mm 300 mm 55 mm 4,8 mm 129 cm² oui 127 021 229 6001078
3 m 104,73 CHF Prix / 1 m
GRM 55 400 A2 3000 mm 400 mm 55 mm 4,8 mm 175 cm² oui 127 021 239 6001080
3 m 143,57 CHF Prix / 1 m
GRM 55 500 A2 3000 mm 500 mm 55 mm 4,8 mm 220 cm² non 127 021 249 6001082
3 m 181,72 CHF Prix / 1 m
GRM 55 600 A2 3000 mm 600 mm 55 mm 4,8 mm 265 cm² non 127 021 259 6001085
3 m 207,75 CHF Prix / 1 m
Accessoires

Accessoires du système

Produits Type ELDAS-No. Réf. Quantité Plus petite unité de vente Prix de tarif TVA excl.

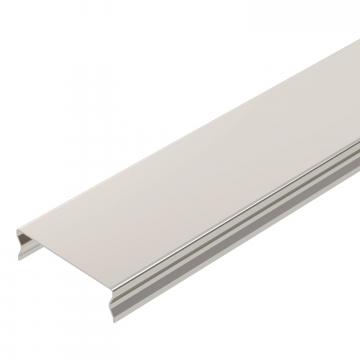

Couvercle pour chemin de câbles en treillis, encliquetable A2 Couvercle pour chemin de câbles en treillis, encliquetable A2 DGRR 50 A2 127 014 409 6001860
3 m 45,36 CHF Prix / 1 m

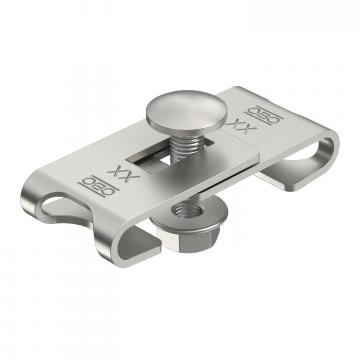

Raccord d'angle A2 Raccord d'angle A2 GEV 36 A2 127 028 029 6016731
20 Pièce 2,95 CHF Prix / 1 Pièce

Accessoires de montage

Produits Type ELDAS-No. Réf. Quantité Plus petite unité de vente Prix de tarif TVA excl.
Séparateur 45 A2 Séparateur 45 A2 TSG 45 A2 ----- 6062025
3 m 31,37 CHF Prix / 1 m
Pièce pour serrage pour fixation du séparateur Pièce pour serrage pour fixation du séparateur KS GR A2 127 008 069 6062282
30 Pièce 192,78 CHF Prix / 100 Pièce

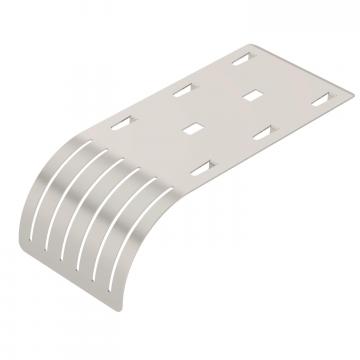

Tôle de sortie de câble A2 Tôle de sortie de câble A2 KAB GR A2 ----- 6220145
10 Pièce 31,19 CHF Prix / 1 Pièce
Téléchargements

Télécharger

Déclaration de conformité UE GRM 55 50 A2 / 6001070 , 0.16MB , pdf
Télécharger

Aide à la sélection GR-Magic® , 2.00MB , pdf
Télécharger
Télécharger

GRM 55 50 A2 / 6001070 GRM 55 50 A2 / 6001070
Télécharger
