Chemin de câbles en treillis GR-Magic® 55 A4 3000 | 150 | 55 | 3,9 | 63 | oui

Chemin de câbles en treillis GR-Magic® 55 A4

Réf. 6001090 | EAN 4012195166023 | ELDAS-No. 127 022 129

Réf. / Type

Longueur	3000 mm

Largeur

Hauteur	55 mm

Diamètre du fil

Section utile

Sécurité de fonctionnement

Description du produit

Description du produit

Chemin de câbles en treillis avec raccord préformé d'une hauteur latérale de 55 mm.
Atténuation magnétique du blindage sans couvercle 15 dB, avec couvercle 25 dB.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, décapé	oui
Diamètre du fil	3,9 mm
Dimension	55x150x3000
Forme de profilé	Forme en U
Matériau	Acier inoxydable 1.4401
Modèle longue portée	non
Protection contre l'incendie	Sécurité de fonctionnement structure porteuse spécifique aux câbles
Raccord sans vis	oui

Section utile	6300 mm²
Section utile	63 cm²
Sécurité de fonctionnement	oui
Séparateur intégré	sans
Surface	nu, traité
Type de raccord du système de chemin de câble	Fixation à déclic
Type de test de charge selon CEI 61537	Type II
Version du connecteur	raccord intégré

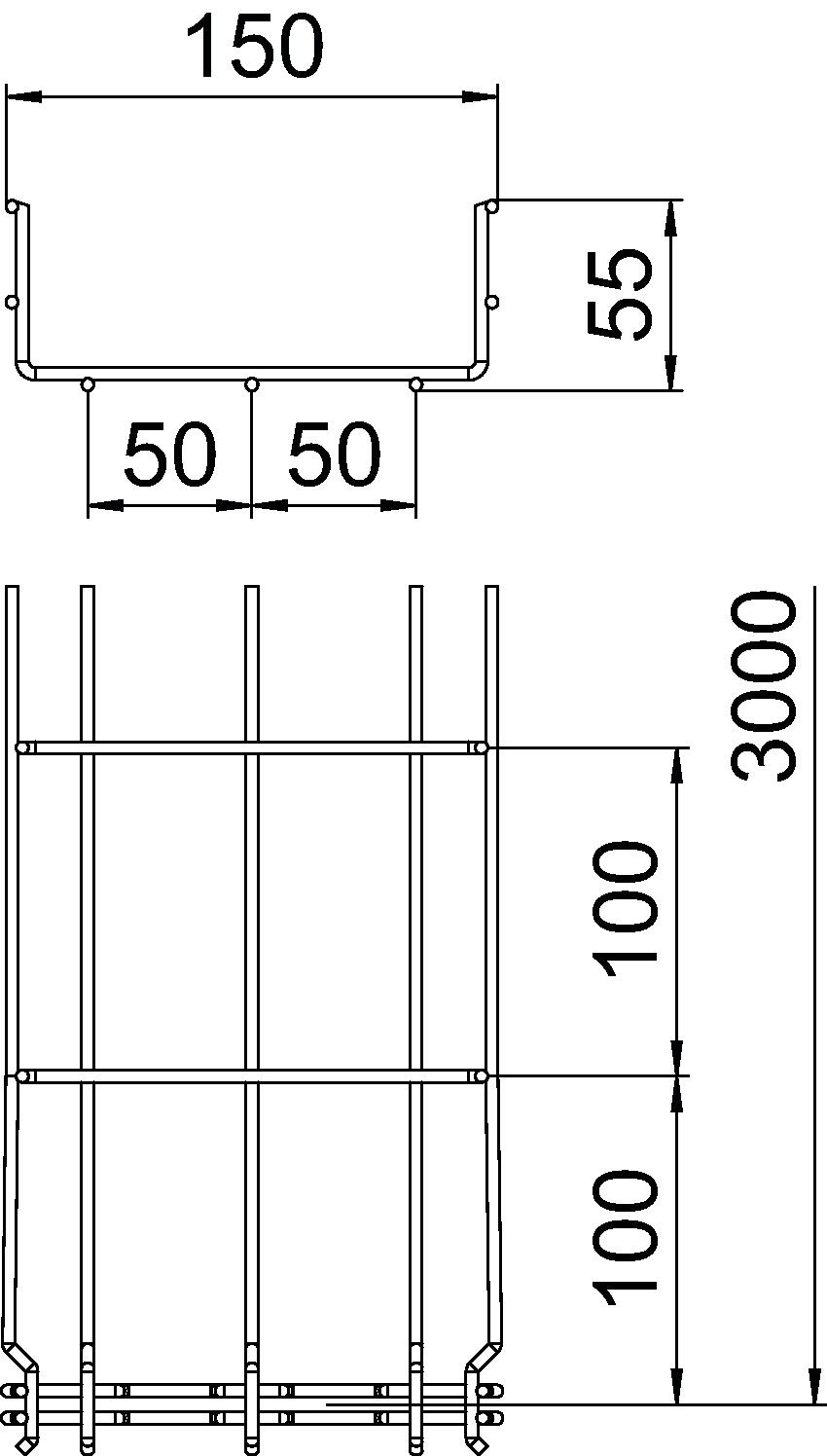

Dimensions

Cote B	150 mm
Dimension H	58 mm
Hauteur	55 mm
Hauteur	2,17 in

Largeur	150 mm
Largeur	5,91 in
Longueur	3000 mm

Charges

Distance entre support 1,5m	0,2 kN/m
Distance entre support 2,0m	0,1 kN/m

Distance entre supports 1,0m	0,35 kN/m
Distance entre supports 2,5m	0,1 kN/m

Caractéristiques techniques

Diagramme de charge du chemin de câbles en treillis de type GRM 55 VA

Charge admissible de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de longeron en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de longeron en fonction de l'espacement d'appui

Tous les types

Tous les types

Type	Longueur	Largeur	Hauteur	Diamètre du fil	Section utile	Sécurité de fonctionnement	ELDAS-No.	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
GRM 55 50 A4	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	oui	127 022 109	6001087	m	3 m	52,85 CHF Prix / 1 m
GRM 55 100 A4	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	oui	127 022 119	6001088	m	3 m	70,16 CHF Prix / 1 m
GRM 55 150 A4	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	oui	127 022 129	6001090	m	3 m	101,37 CHF Prix / 1 m
GRM 55 200 A4	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	oui	127 022 139	6001091	m	3 m	101,91 CHF Prix / 1 m
GRM 55 300 A4	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	oui	127 022 149	6001093	m	3 m	144,53 CHF Prix / 1 m
GRM 55 400 A4	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	oui	127 022 159	6001095	m	3 m	184,16 CHF Prix / 1 m
GRM 55 500 A4	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	non	127 022 169	6001097	m	3 m	284,40 CHF Prix / 1 m
GRM 55 600 A4	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	non	127 022 179	6001099	m	3 m	318,99 CHF Prix / 1 m
