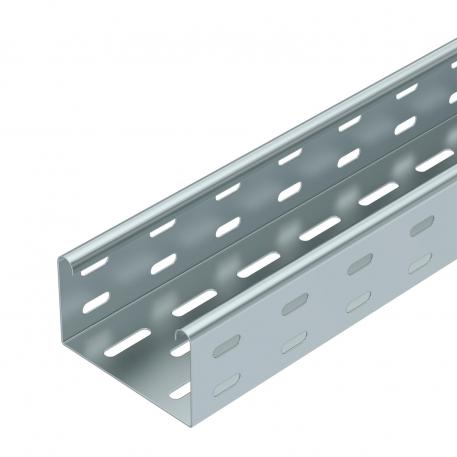

Chemin de câbles MKS 60 FS

Réf. 6055109 | EAN 4012196059652 | ELDAS-No. 127 010 109

3000 mm
1 mm
non
acier
galvanisé sendzimir
Description du produit
Description du produit
MKS 60 = Système de chemins de câbles mi-lourd d'une hauteur latérale de 60 mm.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
  • Underwriters Laboratories Inc., États-Unis & Canada
  • Communautés Européennes, CE Déclaration de conformité selon directives CE
  • UKCA declaration of conformity
Caractéristiques techniques

Caractéristiques techniques

Accessoires fournis Kit d’éclisses droites RV 60
Acier inoxydable, décapé non
avec couvercle non
Coloris zinc
Cote B 100 mm

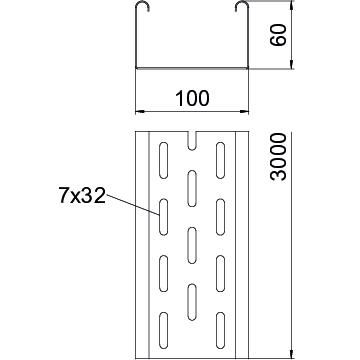

Dimension 60x100x3000
Dimension 60 x 100
Distance entre support 1,5m 1,5 kN/m
Distance entre support 2,0m 1 kN/m
Distance entre supports 1,75m 1,25 kN/m
Distance entre supports 2,5m 0,5 kN/m
Empreinte CO₂ (GWP) du berceau à la porte 4,61 kg CO₂e / 1 Mètre
Épaisseur de tôle 0,04 in
Épaisseur de tôle 1 mm
Hauteur 60 mm
Hauteur 2 in
Largeur 100 mm
Largeur 4 in
Longueur 3000 mm
Longueur 10 ft
Maß W 100 mm
Matériau acier
Modèle longue portée non
Perforation de montage dans le fond oui
Perforation latérale oui
Schéma de perçage NATO non
Section utile 5800 mm²
Section utile 58 cm²
Sécurité de fonctionnement non
Surface galvanisé sendzimir
Type de raccord du système de chemin de câble vissé
Type de test de charge selon CEI 61537 Type II
Version du connecteur raccord fourni

Caractéristiques techniques

Diagramme de charge du chemin de câbles type MKS 60

Diagramme de charge du chemin de câbles type MKS 60
  • Charge admissible de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme Charge admissible de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
  • Portée en m Portée en m
  • Déflexion de longeron en mm avec kN/m autorisé Déflexion de longeron en mm avec kN/m autorisé
  • Schéma de charge pour le procédé de contrôle Schéma de charge pour le procédé de contrôle
  • Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
  • Courbe de déflexion de longeron en fonction de l'espacement d'appui Courbe de déflexion de longeron en fonction de l'espacement d'appui
Tous les types

Tous les types

Type Longueur Largeur Épaisseur de tôle Sécurité de fonctionnement Matériau Surface ELDAS-No. Réf. Quantité Plus petite unité de vente Prix de tarif TVA excl.
MKS 610 FS 3000 mm 100 mm 1 mm non acier galvanisé sendzimir 127 010 109 6055109
3 m 24,53 CHF Prix / 1 m
MKS 615 FS 3000 mm 150 mm 1 mm non acier galvanisé sendzimir ----- 6055141
3 m 31,20 CHF Prix / 1 m
MKS 620 FS 3000 mm 200 mm 1 mm non acier galvanisé sendzimir 127 010 119 6055206
3 m 32,34 CHF Prix / 1 m
MKS 630 FS 3000 mm 300 mm 1 mm non acier galvanisé sendzimir 127 010 129 6055303
3 m 41,72 CHF Prix / 1 m
MKS 640 FS 3000 mm 400 mm 1 mm non acier galvanisé sendzimir 127 010 139 6055400
3 m 48,51 CHF Prix / 1 m
MKS 650 FS 3000 mm 500 mm 1 mm non acier galvanisé sendzimir 127 010 149 6055508
3 m 57,89 CHF Prix / 1 m
MKS 660 FS 3000 mm 600 mm 1 mm non acier galvanisé sendzimir 127 010 159 6055524
3 m 69,73 CHF Prix / 1 m
Accessoires

Accessoires du système

Produits Type ELDAS-No. Réf. Quantité Plus petite unité de vente Prix de tarif TVA excl.
Raccord droit FS Raccord droit FS RLVK 60 FS 127 018 419 6067093
10 Pièce 4,08 CHF Prix / 1 Pièce
Couvre-joint FS Couvre-joint FS SSLB 100 FS 127 018 509 7070205
20 Pièce 3,55 CHF Prix / 1 Pièce
Coude à 45° 60 FS Coude à 45° 60 FS RB 45 610 FS 127 031 849 6036100
1 Pièce 38,02 CHF Prix / 1 Pièce
Coude à 90° 60 FS Coude à 90° 60 FS RB 90 610 FS 127 032 389 6036560
1 Pièce 39,76 CHF Prix / 1 Pièce
Coude à angle réglable 60 FS Coude à angle réglable 60 FS RB W 610 FS 127 032 929 6037100
1 Pièce 88,12 CHF Prix / 1 Pièce
Dérivation à monter 60 FS Dérivation à monter 60 FS RAA 610 FS 127 031 289 6042111
1 Pièce 32,05 CHF Prix / 1 Pièce
Pièce en Té 60 FS Pièce en Té 60 FS RT 610 FS 127 034 109 6038100
1 Pièce 51,74 CHF Prix / 1 Pièce
Croix 60 FS Croix 60 FS RK 610 FS 127 033 489 7027311
1 Pièce 68,43 CHF Prix / 1 Pièce
Couvercle avec verrou tournant FS Couvercle avec verrou tournant FS DRL 100 FS 127 013 019 6052096
3 m 27,53 CHF Prix / 1 m
Séparateur 60 FS Séparateur 60 FS TSG 60 FS 127 013 619 6062068
3 m 9,50 CHF Prix / 1 m
Coude à 45° 60 FS Coude à 45° 60 FS RB 45 610 FS 127 012 609 6043763
1 Pièce 43,88 CHF Prix / 1 Pièce
Coude à 90° 60 FS Coude à 90° 60 FS RB 90 610 FS 127 012 109 6043216
1 Pièce 44,49 CHF Prix / 1 Pièce
