Chemin de câbles pour luminaires FT

Réf. 6055817 | EAN 4012195671282

6055817 / LTR 3000 FT
3000 mm
75 mm
0,75 mm
acier
galvanisé à chaud par trempage
Description du produit
Description du produit

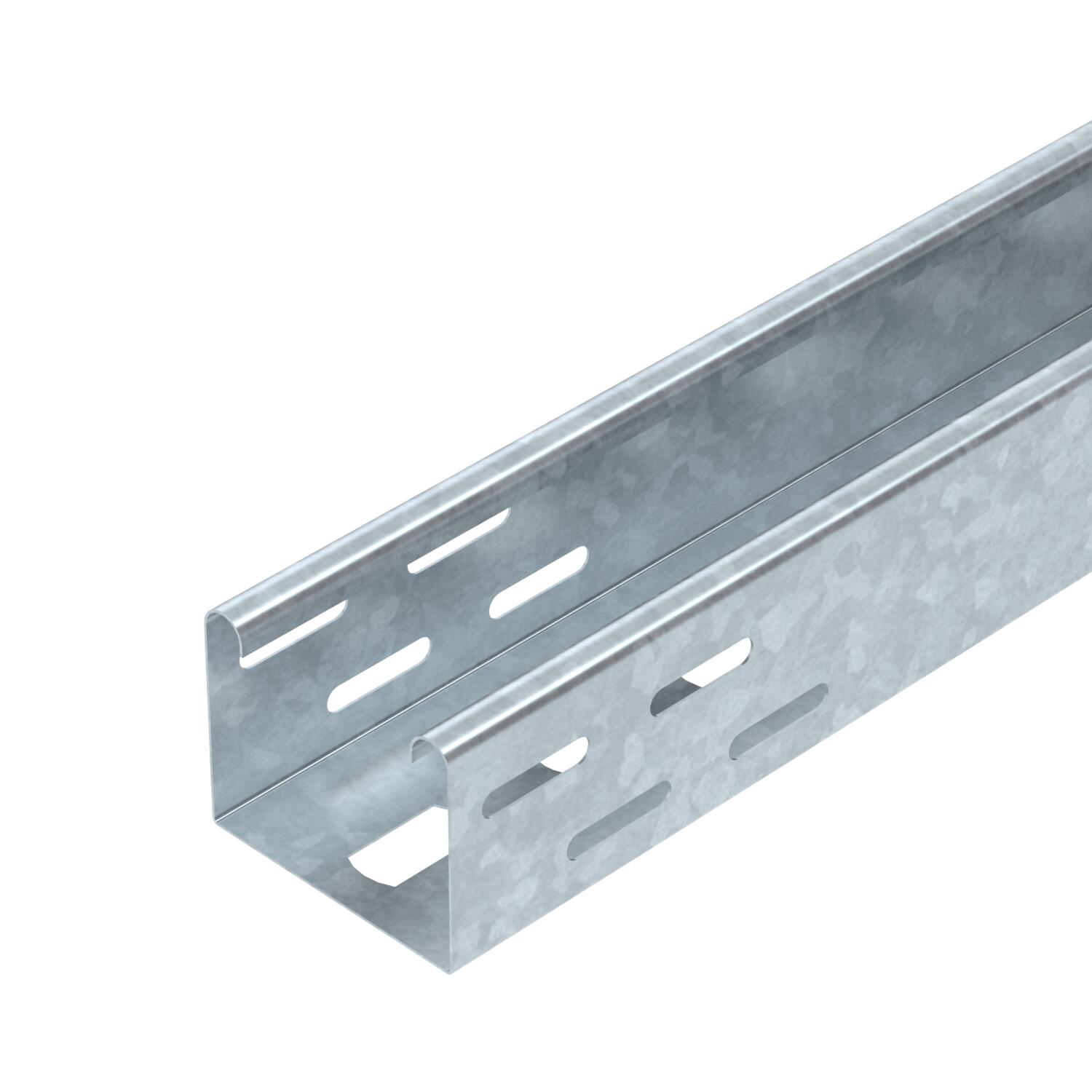

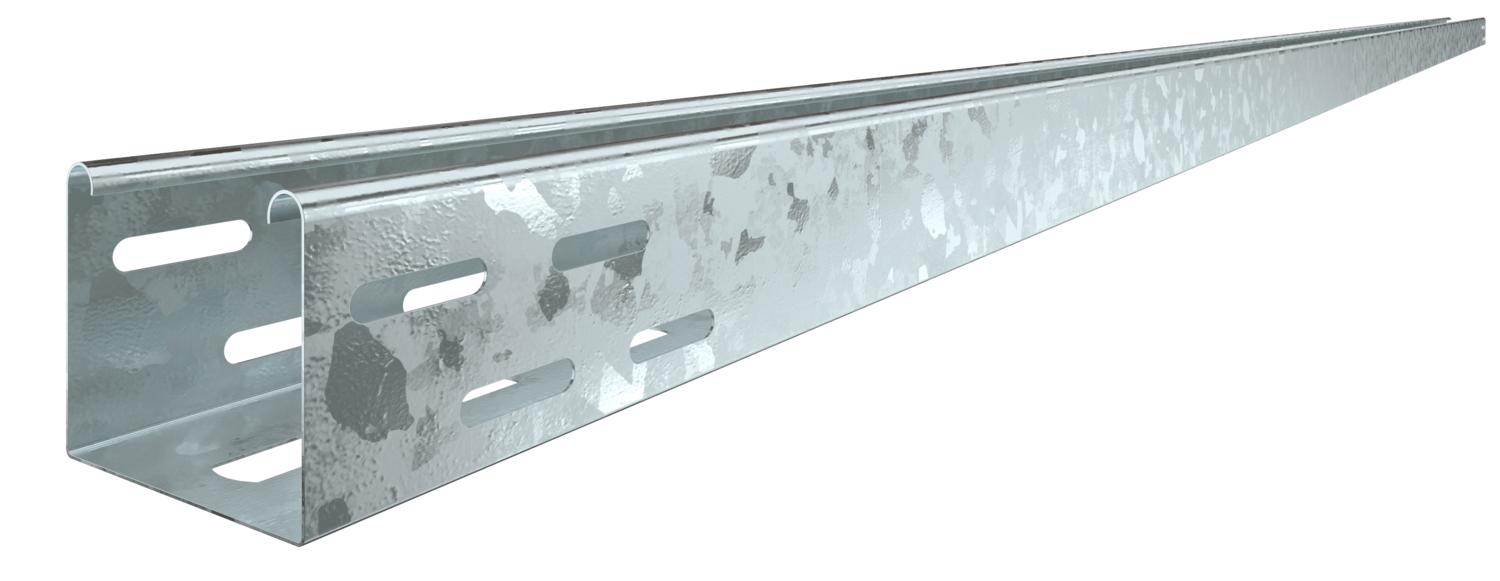

Canal support de luminaires avec fond perforé pour la fixation d'éclairage et le passage de câbles.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
  • Atténuation de blindage magnétique
  • Communautés Européennes, CE Déclaration de conformité selon directives CE
Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, décapé non
Coloris zinc

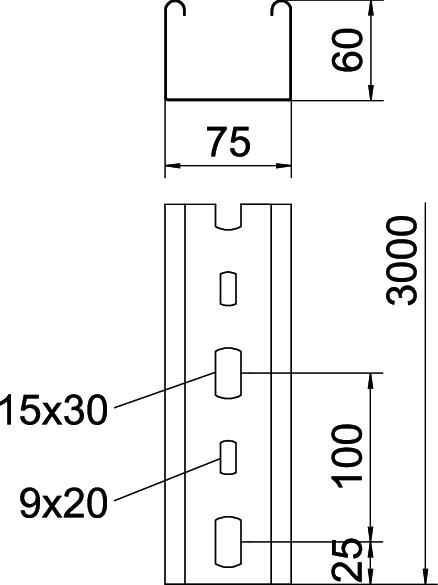

Dimension 60x75x3000
Distance entre support 1,5m 0,8 kN/m
Distance entre support 2,0m 0,55 kN/m
Distance entre supports 2,5m 0,35 kN/m
Distance entre supports 3,0m 0,25 kN/m
Épaisseur de tôle 0,75 mm
Hauteur 60 mm
Largeur 75 mm
Longueur 3000 mm
Matériau acier
Perforation de montage dans le fond oui
Perforation latérale oui
Section utile 42 cm²
Surface galvanisé à chaud par trempage
Type de raccord du système de chemin de câble vissé
Type de test de charge selon CEI 61537 Type II
Version du connecteur sans raccord

Caractéristiques techniques

Diagramme de charge du canal support de luminaires de type LTR

Diagramme de charge du canal support de luminaires de type LTR
  • Charge admissible de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme Charge admissible de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
  • Portée en m Portée en m
  • Déflexion de longeron en mm avec kN/m autorisé Déflexion de longeron en mm avec kN/m autorisé
  • Schéma de charge pour le procédé de contrôle Schéma de charge pour le procédé de contrôle
  • Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
  • Courbe de déflexion de longeron en fonction de l'espacement d'appui Courbe de déflexion de longeron en fonction de l'espacement d'appui
Tous les types

Tous les types

Type Longueur Largeur Épaisseur de tôle Matériau Surface Réf. Quantité Plus petite unité de vente Prix de tarif TVA excl.
LTR 3000 FT 3000 mm 75 mm 0,75 mm acier galvanisé à chaud par trempage 6055817
3 m 28,22 CHF Prix / 1 m
