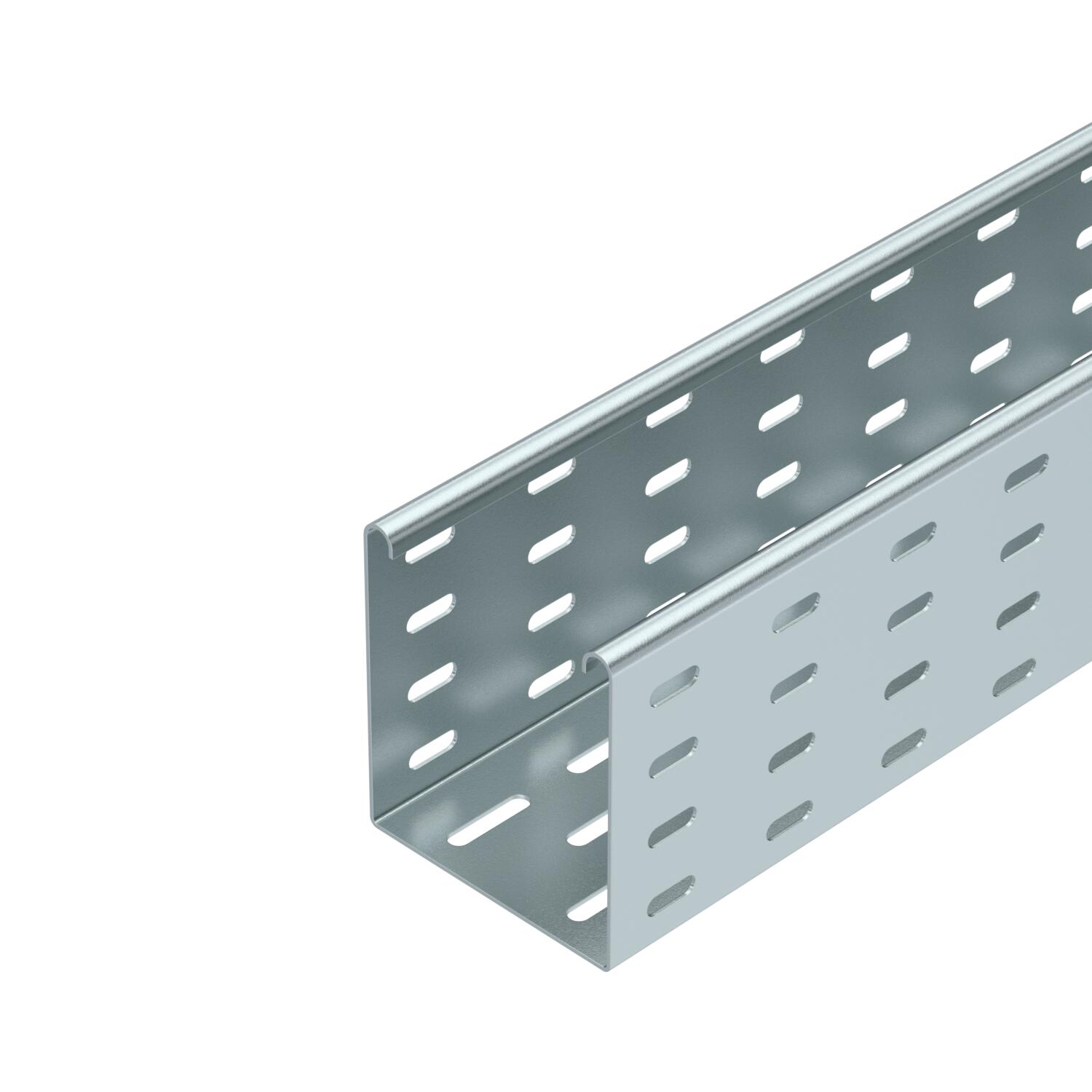

Chemin de câbles SKS 110 FS

Réf. 6061109 | EAN 4012196062171 | ELDAS-No. 127 001 109

3000 mm
1,5 mm
non
acier
galvanisé sendzimir
Description du produit

Description du produit

SKS 110 = Système de chemins de câbles lourd d'une hauteur latérale de 110 mm.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
  • Underwriters Laboratories Inc., États-Unis & Canada
  • Communautés Européennes, CE Déclaration de conformité selon directives CE
  • UKCA declaration of conformity
Caractéristiques techniques

Caractéristiques techniques

Accessoires fournis Éclisse droite RLVL 110
Acier inoxydable, décapé non
avec couvercle non
Coloris zinc
Cote B 100 mm

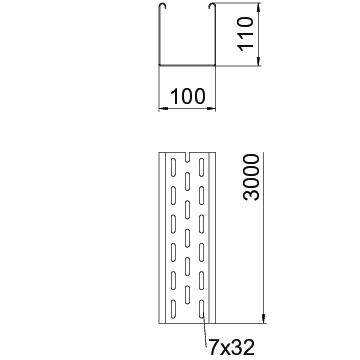

Dimension 110 x 100
Dimension 110x100x3000
Distance entre support 1,5m 3 kN/m
Distance entre support 2,0m 2,4 kN/m
Distance entre support 4,0m 0,8 kN/m
Distance entre supports 2,5m 1,76 kN/m
Distance entre supports 3,0m 1,2 kN/m
Distance entre supports 3,5m 0,84 kN/m
Empreinte CO₂ (GWP) du berceau à la porte 17,755 kg CO₂e / 1 Meter
Épaisseur de tôle 1,5 mm
Épaisseur de tôle 0,06 in
Hauteur 110 mm
Hauteur 4 in
Largeur 4 in
Largeur 100 mm
Longueur 3000 mm
Longueur 10 ft
Maß W 100 mm
Matériau acier
Modèle longue portée non
Perforation de montage dans le fond oui
Perforation latérale oui
Schéma de perçage NATO non
Section utile 10800 mm²
Section utile 108 cm²
Sécurité de fonctionnement non
Surface galvanisé sendzimir
Type de raccord du système de chemin de câble vissé
Type de test de charge selon CEI 61537 Type II
Version du connecteur raccord fourni

Caractéristiques techniques

Diagramme de charge du chemin de câbles SKS 110

Diagramme de charge du chemin de câbles SKS 110
  • Charge admissible de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme Charge admissible de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
  • Portée en m Portée en m
  • Déflexion de longeron en mm avec kN/m autorisé Déflexion de longeron en mm avec kN/m autorisé
  • Schéma de charge pour le procédé de contrôle Schéma de charge pour le procédé de contrôle
  • Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
  • Courbe de déflexion de longeron en fonction de l'espacement d'appui Courbe de déflexion de longeron en fonction de l'espacement d'appui
Tous les types

Tous les types

Type Longueur Largeur Épaisseur de tôle Sécurité de fonctionnement Matériau Surface ELDAS-No. Réf. Quantité Plus petite unité de vente Prix de tarif TVA excl.
SKS 110 FS 3000 mm 100 mm 1,5 mm non acier galvanisé sendzimir 127 001 109 6061109
3 m 56,98 CHF Prix / 1 m
SKS 120 FS 3000 mm 200 mm 1,5 mm non acier galvanisé sendzimir 127 001 119 6061206
3 m 70,57 CHF Prix / 1 m
SKS 130 FS 3000 mm 300 mm 1,5 mm non acier galvanisé sendzimir 127 001 129 6061303
3 m 86,32 CHF Prix / 1 m
SKS 140 FS 3000 mm 400 mm 1,5 mm non acier galvanisé sendzimir 127 001 139 6061400
3 m 97,99 CHF Prix / 1 m
SKS 150 FS 3000 mm 500 mm 1,5 mm non acier galvanisé sendzimir 127 001 149 6061508
3 m 111,69 CHF Prix / 1 m
SKS 155 FS 3000 mm 550 mm 1,5 mm non acier galvanisé sendzimir 127 001 159 6061559
3 m 125,52 CHF Prix / 1 m
Accessoires

Accessoires du système

Produits Type ELDAS-No. Réf. Quantité Plus petite unité de vente Prix de tarif TVA excl.
Raccord droit/coudé 110 FS Raccord droit/coudé 110 FS RLVL 110 FS 127 018 439 6067131
10 Pièce 8,23 CHF Prix / 1 Pièce
Couvre-joint FS Couvre-joint FS SSLB 100 FS 127 018 509 7070205
20 Pièce 3,55 CHF Prix / 1 Pièce
Coude à 45° 110 FS Coude à 45° 110 FS RB 45 110 FS 127 031 669 6036300
1 Pièce 55,02 CHF Prix / 1 Pièce
Coude à 90° 110 FS Coude à 90° 110 FS RB 90 110 FS 127 032 119 6036800
1 Pièce 54,77 CHF Prix / 1 Pièce
Coude à angle réglable 110 FS Coude à angle réglable 110 FS RB W 110 FS 127 032 769 6037300
1 Pièce 104,65 CHF Prix / 1 Pièce
Dérivation à monter 110 FS Dérivation à monter 110 FS RAA 110 FS 127 031 019 6042151
1 Pièce 42,87 CHF Prix / 1 Pièce
Pièce en T 110 FS Pièce en T 110 FS RT 110 FS 127 033 839 6038300
1 Pièce 71,23 CHF Prix / 1 Pièce
Croix 110 FS Croix 110 FS RK 110 FS 127 033 289 7027351
1 Pièce 78,41 CHF Prix / 1 Pièce
Couvercle avec verrou tournant FS Couvercle avec verrou tournant FS DRL 100 FS 127 013 019 6052096
3 m 27,53 CHF Prix / 1 m
Séparateur 110 FS Séparateur 110 FS TSG 110 FS 127 013 639 6062122
3 m 16,72 CHF Prix / 1 m
Coude à 45° 110 FS Coude à 45° 110 FS RB 45 110 FS 127 014 809 7000634
1 Pièce 55,00 CHF Prix / 1 Pièce
Coude à 90° 110 FS Coude à 90° 110 FS RB 90 110 FS 127 014 309 7001894
1 Pièce 55,00 CHF Prix / 1 Pièce
