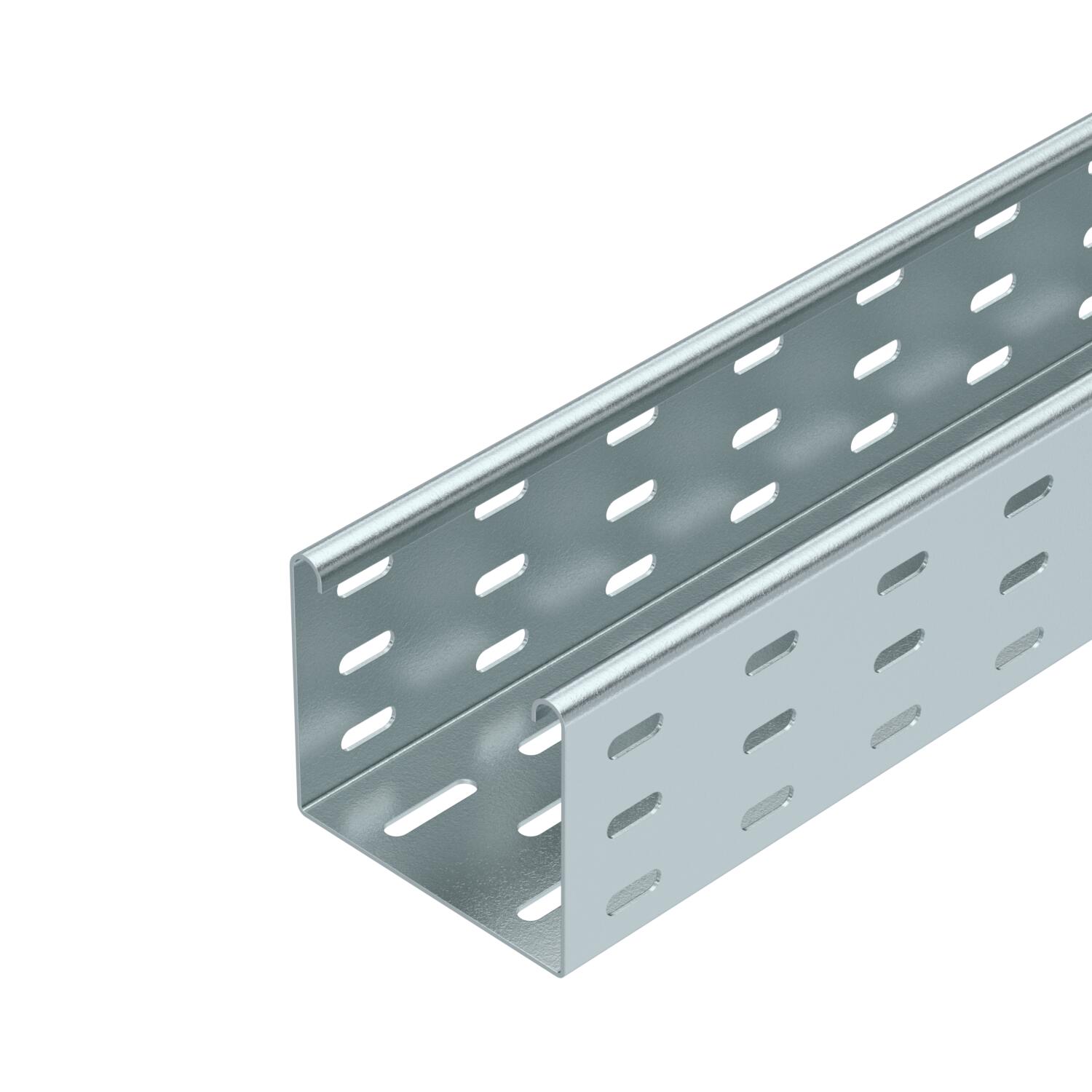

Chemin de câbles SKS 85 FS

Réf. 6058108 | EAN 4012196061099

3000 mm
1,5 mm
non
acier
galvanisé sendzimir
Description du produit
Description du produit
SKS 85 = système de chemins de câbles lourd, d'une hauteur latérale de 85 mm.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
  • Underwriters Laboratories Inc., États-Unis & Canada
  • Communautés Européennes, CE Déclaration de conformité selon directives CE
  • UKCA declaration of conformity
Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, décapé non
avec couvercle non
Coloris zinc
Cote B 100 mm

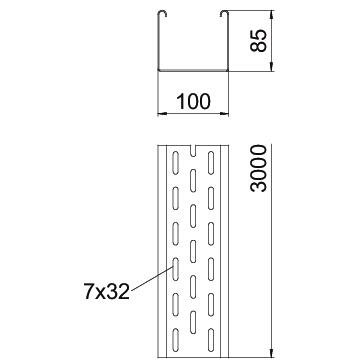

Dimension 85x100x3000
Dimension 85 x 100
Distance entre support 1,5m 2,8 kN/m
Distance entre support 2,0m 2,25 kN/m
Distance entre supports 2,5m 1,5 kN/m
Distance entre supports 3,0m 0,75 kN/m
Empreinte CO₂ (GWP) du berceau à la porte 8,4834 kg CO₂e / 1 Mètre
Épaisseur de tôle 1,5 mm
Épaisseur de tôle 0,6 in
Hauteur 85 mm
Hauteur 3 in
Largeur 4 in
Largeur 100 mm
Longueur 3000 mm
Longueur 10 ft
Maß W 100 mm
Matériau acier
Modèle longue portée non
Perforation de montage dans le fond oui
Perforation latérale oui
Schéma de perçage NATO non
Section utile 8300 mm²
Section utile 83 cm²
Sécurité de fonctionnement non
Surface galvanisé sendzimir
Type de raccord du système de chemin de câble vissé
Type de test de charge selon CEI 61537 Type II
Version du connecteur raccord fourni

Caractéristiques techniques

Diagramme de charge du chemin de câbles SKS 85

Diagramme de charge du chemin de câbles SKS 85
  • Charge admissible de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme Charge admissible de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
  • Portée en m Portée en m
  • Déflexion de longeron en mm avec kN/m autorisé Déflexion de longeron en mm avec kN/m autorisé
  • Schéma de charge pour le procédé de contrôle Schéma de charge pour le procédé de contrôle
  • Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
  • Courbe de déflexion de longeron en fonction de l'espacement d'appui Courbe de déflexion de longeron en fonction de l'espacement d'appui
Tous les types

Tous les types

Type Longueur Largeur Épaisseur de tôle Sécurité de fonctionnement Matériau Surface Réf. Quantité Plus petite unité de vente Prix de tarif TVA excl.
SKS 810 FS 3000 mm 100 mm 1,5 mm non acier galvanisé sendzimir 6058108
3 m 49,06 CHF Prix / 1 m
SKS 820 FS 3000 mm 200 mm 1,5 mm non acier galvanisé sendzimir 6058205
3 m 62,76 CHF Prix / 1 m
SKS 830 FS 3000 mm 300 mm 1,5 mm non acier galvanisé sendzimir 6058302
3 m 76,40 CHF Prix / 1 m
SKS 840 FS 3000 mm 400 mm 1,5 mm non acier galvanisé sendzimir 6058396
3 m 90,17 CHF Prix / 1 m
SKS 850 FS 3000 mm 500 mm 1,5 mm non acier galvanisé sendzimir 6058507
3 m 109,88 CHF Prix / 1 m
SKS 860 FS 3000 mm 600 mm 1,5 mm non acier galvanisé sendzimir 6058604
3 m 121,43 CHF Prix / 1 m
Accessoires

Accessoires du système

Produits Type ELDAS-No. Réf. Quantité Plus petite unité de vente Prix de tarif TVA excl.
Raccord droit/coudé FS Raccord droit/coudé FS RLVL 85 FS 127 018 429 6067123
10 Pièce 7,88 CHF Prix / 1 Pièce
Couvre-joint FS Couvre-joint FS SSLB 100 FS 127 018 509 7070205
20 Pièce 3,55 CHF Prix / 1 Pièce

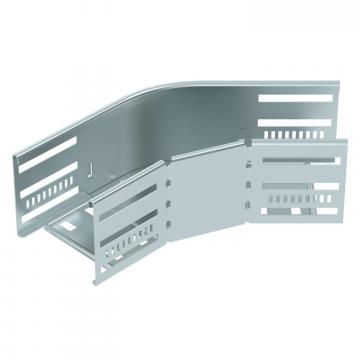

Coude à 45° 85 FS Coude à 45° 85 FS RB 45 810 FS 127 031 989 6036200
1 Pièce 47,14 CHF Prix / 1 Pièce

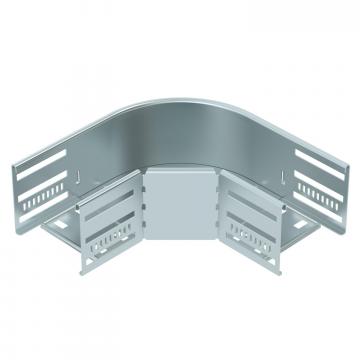

Coude à 90° 85 FS Coude à 90° 85 FS RB 90 810 FS 127 032 649 6036700
1 Pièce 52,37 CHF Prix / 1 Pièce
Coude à angle réglable 85 FS Coude à angle réglable 85 FS RB W 810 FS 127 033 169 6037200
1 Pièce 92,51 CHF Prix / 1 Pièce

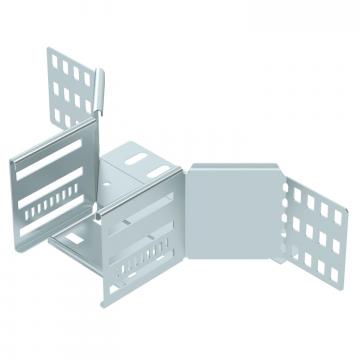

Dérivation à monter 85 FS Dérivation à monter 85 FS RAA 810 FS 127 031 549 6042131
1 Pièce 38,35 CHF Prix / 1 Pièce

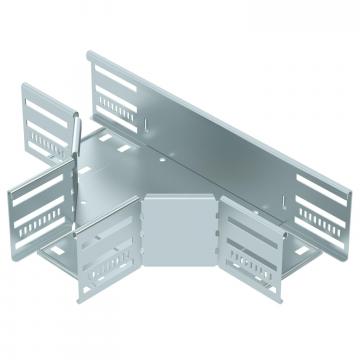

Pièce en T 85 FS Pièce en T 85 FS RT 810 FS 127 034 349 6038210
1 Pièce 65,68 CHF Prix / 1 Pièce

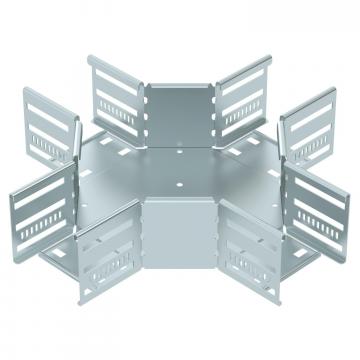

Croix 85 FS Croix 85 FS RK 810 FS 127 033 709 7027331
1 Pièce 75,03 CHF Prix / 1 Pièce
Couvercle avec verrou tournant FS Couvercle avec verrou tournant FS DRL 100 FS 127 013 019 6052096
3 m 27,53 CHF Prix / 1 m
Séparateur 85 FS Séparateur 85 FS TSG 85 FS 127 013 629 6062114
3 m 11,54 CHF Prix / 1 m
Coude à 90° 85 FS Coude à 90° 85 FS RB 90 810 FS 127 014 209 7001762
1 Pièce 49,06 CHF Prix / 1 Pièce
