Remarque: Cet article est un article de fin de série.
Vous pouvez trouver l’article de suivi ici: 3492023 / Cheville à frapper avec collerette

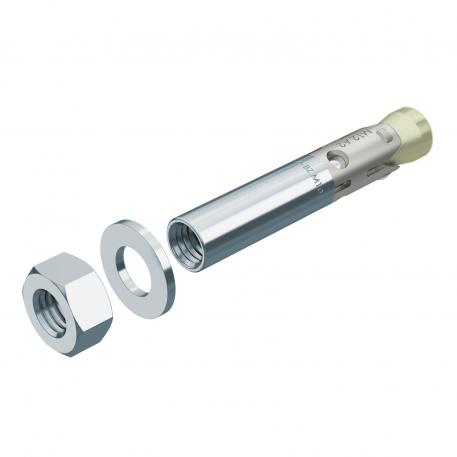

Cheville d'ancrage BZ-IG
Réf. 3498372 | EAN 4012196429509
- Description du produit
-
Description du produitCheville d'ancrage BZ-IG avec taraudage pour ancrage de charges semi-lourdes et lourdes dans du béton fissuré ou non fissuré. Il associe des charges admissibles élevées à de faibles entraxes et écartements entre les bords. Une contredépouille des alésages n'est pas nécessaire.
La fixation du composant est possible avec les vis à six pans et les vis à tête fraisée ainsi qu'un système à base d'écrou et de vis et d'une tige filetée courante.
-
- Caractéristiques techniques
-
Dimensions
Cote L 62 mm Diamètre de perçage min. 10 mm Dimension M8x62 Filetage M8 Filetage, métrique 8 Longueur 62 mm Matériau acier Modèle à frapper Modèle Chevilles/clous/vis Tampon expansif Plage de charge admissible (zone de traction) 3,6 Profondeur de perçage 75 mm Surface galvanisé Type de filetage métrique - Tous les types
- Téléchargements
-
Fiche technique BZ-IG M 8-0 / 3498372 , 0.17MB , pdfCatalogue Kabeltragsysteme , 45.23MB , pdfDéclaration de conformité UE BZ-IG M 8-0 / 3498372 , 0.29MB , pdfCertificat d'agrément Agrément technique européen MKT pour goujon d'ancrage BZ, BZ-IG , 0.13MB , pdf
