Cheville d'ancrage BZ3 110 | M12 | acier
morepic-1 morepic-2

Cheville d'ancrage BZ3

Réf. 3498703 | EAN 4012197357597 | ELDAS-No. 127 091 539

acier
Description du produit

Description du produit

Cheville d'ancrage à expansion BZ3 pour ancrage de charges semi-lourdes et lourdes dans du béton fissuré ou non fissuré. Il associe des charges admissibles élevées à de faibles entraxes et écartements entre les bords.

De enfoncer.

Évaluation technique européenne ETA-19/0619, comprenant les valeurs caractéristiques en cas d'exposition au feu jusqu'à la durée de résistance au feu R 120.

Preuve de résistance aux effets sismiques, catégories C1 et C2.

Homologation de résistance aux chocs pour l'Office fédéral de la protection de la population, Berne Suisse.
* Avec rondelle grande selon DIN EN ISO 7093-1 (DIN 9021)
  • Communautés Européennes, CE Déclaration de conformité selon directives CE
Caractéristiques techniques

Caractéristiques techniques

Classe de protection incendie selon la norme EN 13501-2 autres
Coloris zinc

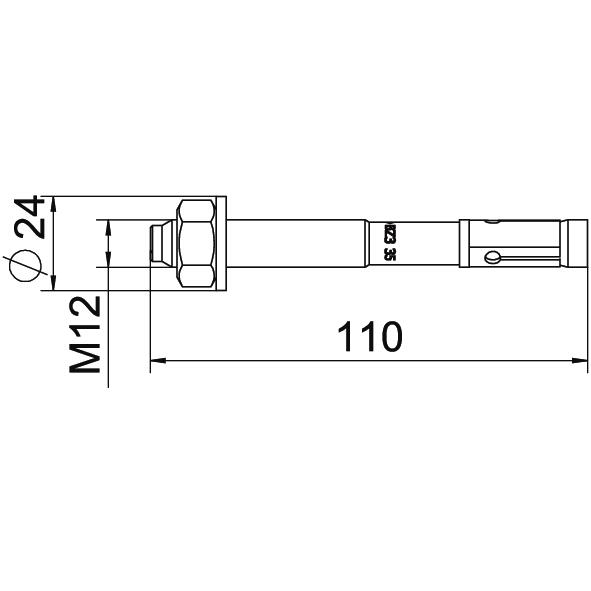

Cote L 110 mm
Diamètre de perçage min. 12 mm
Dimension M12x110
Dispositif de fixation cheville d’ancrage Écrou
Épaisseur de serrage 35 mm
Évaluation des risques sismiques ETA C1 et C2
Filetage M12
Filetage, métrique 12
Homologations existantes oui
Longueur 110 mm
Longueur du filetage 54 mm
Matériau acier
Méplat 19
Modèle à frapper
Modèle cheville d’ancrage Filetage externe
Modèle Chevilles/clous/vis Tampon expansif
Plage de serrage max. 35 mm
Profondeur de perçage 83 mm
Surface galvanisé
Système à visser cheville d’ancrage Six pans extérieur
Type de filetage métrique
Type de montage cheville, cheville d’ancrage Montage à fleur
Tous les types

Tous les types

Type Longueur Filetage Matériau ELDAS-No. Réf. Quantité Plus petite unité de vente Prix de tarif TVA excl.
BZ3 8x65/0-10 65 mm M8 acier 127 091 409 3498680
50 Pièce 291,00 CHF Prix / 100 Pièce
BZ3 8x75/0-20 75 mm M8 acier 127 091 419 3498683
50 Pièce 299,73 CHF Prix / 100 Pièce
BZ3 8x95/0-40 95 mm M8 acier 127 091 439 3498685
50 Pièce 332,29 CHF Prix / 100 Pièce
BZ3 8x165/55-110 165 mm M8 acier 127 091 459 3498687
50 Pièce 785,07 CHF Prix / 100 Pièce
BZ3 10x70/0-10 70 mm M10 acier 127 091 469 3498689
50 Pièce 295,24 CHF Prix / 100 Pièce
BZ3 10x90/0-30 90 mm M10 acier 127 091 479 3498691
50 Pièce 410,74 CHF Prix / 100 Pièce
BZ3 10x110/0-50 110 mm M10 acier 127 091 499 3498693
50 Pièce 558,40 CHF Prix / 100 Pièce
BZ3 10x155/35-95 155 mm M10 acier 127 091 509 3498695
50 Pièce 851,36 CHF Prix / 100 Pièce
BZ310x180/60-120 180 mm M10 acier 127 091 519 3498698
25 Pièce 1.037,06 CHF Prix / 100 Pièce
BZ312x85/0-10 85 mm M12 acier 127 091 529 3498701
25 Pièce 482,25 CHF Prix / 100 Pièce
BZ3 12x110/0-35 110 mm M12 acier 127 091 539 3498703
25 Pièce 642,57 CHF Prix / 100 Pièce
BZ312x180/30-105 180 mm M12 acier 127 091 559 3498705
25 Pièce 1.048,16 CHF Prix / 100 Pièce
BZ312x200/50-125 200 mm M12 acier 127 091 569 3498707
25 Pièce 1.266,72 CHF Prix / 100 Pièce
BZ3 16x135/0-35 135 mm M16 acier ----- 3498709
20 Pièce 1.330,97 CHF Prix / 100 Pièce
Téléchargements

Télécharger

Télécharger
Télécharger

Déclaration de conformité BZ3 12x110/0-35 / 3498703 , 0.11MB , pdf
Télécharger
REACH Déclaration de conformité BZ3 12x110/0-35 / 3498703 , 0.12MB , pdf
Télécharger
RoHS Déclaration de conformité BZ3 12x110/0-35 / 3498703 , 0.12MB , pdf
Télécharger

Télécharger

BZ3 12x110/0-35 / 3498703 BZ3 12x110/0-35 / 3498703
