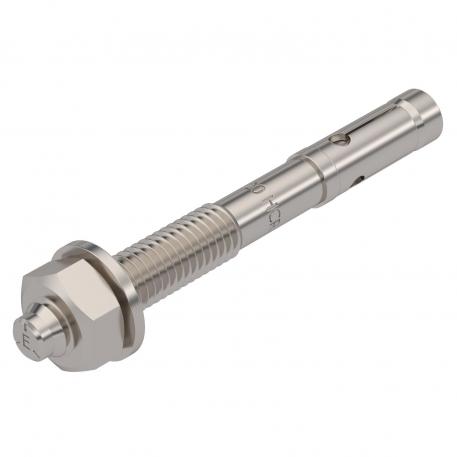

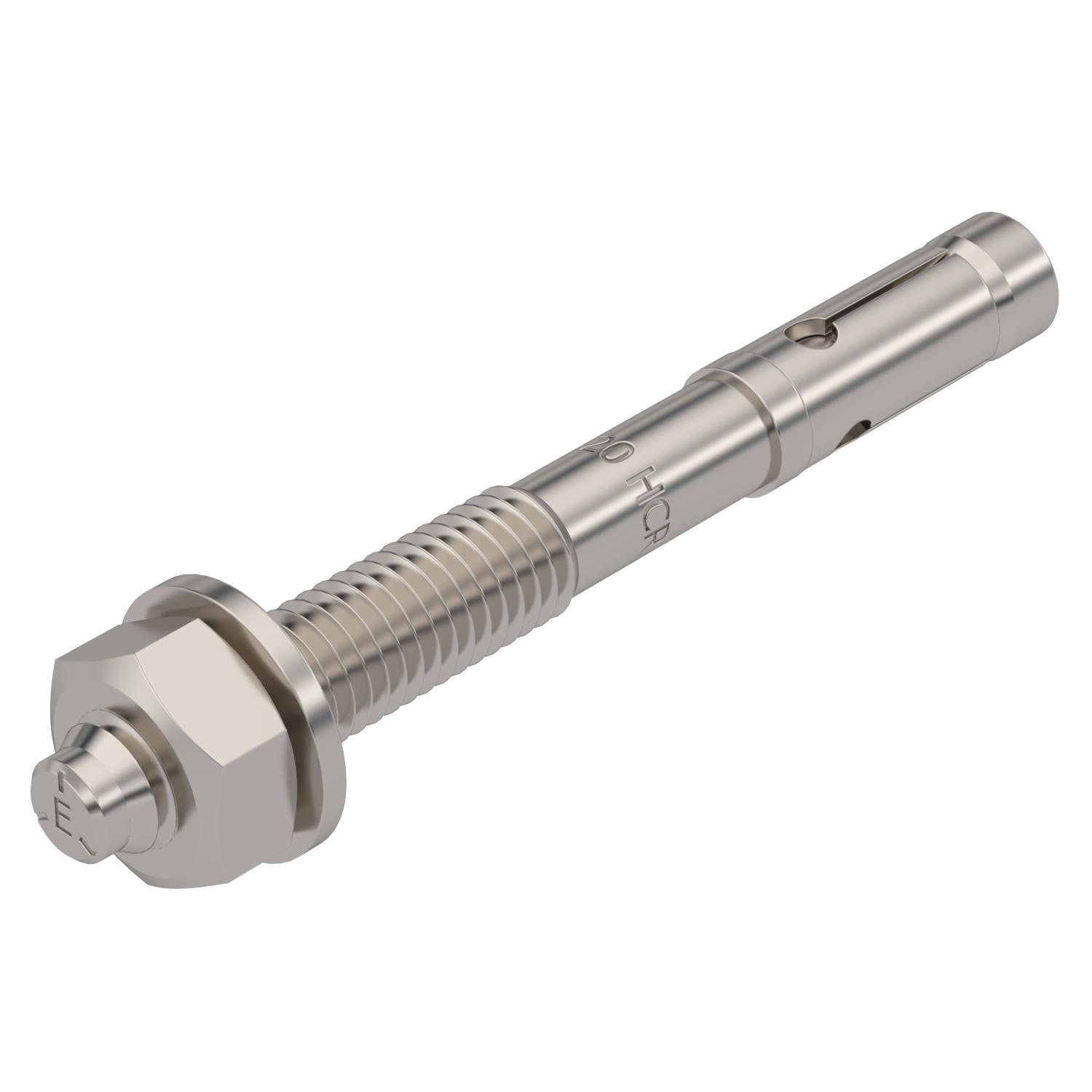

Cheville d'ancrage BZ3 A4

Réf. 3498716 | EAN 4012197357030 | ELDAS-No. 127 091 429

Acier inoxydable
Description du produit

Description du produit

Cheville d'ancrage à expansion BZ3 pour ancrage de charges semi-lourdes et lourdes dans du béton fissuré ou non fissuré. Il associe des charges admissibles élevées à de faibles entraxes et écartements entre les bords.

De enfoncer.

Évaluation technique européenne ETA-19/0619, comprenant les valeurs caractéristiques en cas d'exposition au feu jusqu'à la durée de résistance au feu R 120.

Preuve de résistance aux effets sismiques, catégories C1 et C2.

Homologation de résistance aux chocs pour l'Office fédéral de la protection de la population, Berne Suisse.
* Avec rondelle grande selon DIN EN ISO 7093-1 (DIN 9021)
  • Communautés Européennes, CE Déclaration de conformité selon directives CE
Caractéristiques techniques

Caractéristiques techniques

Classe de protection incendie selon la norme EN 13501-2 autres
Coloris acier inoxydable

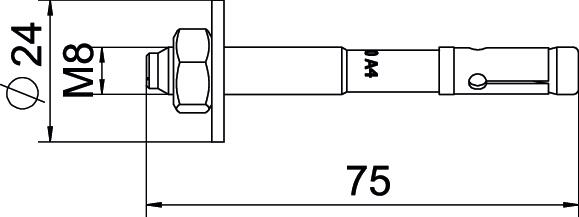

Cote L 75 mm
Diamètre de perçage min. 8 mm
Dimension M8x75
Dispositif de fixation cheville d’ancrage Écrou
Épaisseur de serrage 20 mm
Évaluation des risques sismiques ETA C1 et C2
Filetage M8
Filetage, métrique 8
Longueur 75 mm
Longueur du filetage 33 mm
Matériau Acier inoxydable
Méplat 13
Modèle à frapper
Modèle cheville d’ancrage Filetage externe
Modèle Chevilles/clous/vis Tampon expansif
Plage de serrage max. 20 mm
Surface nu, traité
Système à visser cheville d’ancrage Six pans extérieur
Type de filetage métrique
Type de montage cheville, cheville d’ancrage Montage à fleur
Tous les types

Tous les types

Type Longueur Filetage Matériau ELDAS-No. Réf. Quantité Plus petite unité de vente Prix de tarif TVA excl.
BZ3 8x75/0-20A4 75 mm M8 Acier inoxydable 127 091 429 3498716
50 Pièce 1.051,20 CHF Prix / 100 Pièce
BZ3 8x95/0-40A4 95 mm M8 Acier inoxydable 127 091 449 3498718
50 Pièce 1.303,22 CHF Prix / 100 Pièce
BZ3 10x90/0-30A4 90 mm M10 Acier inoxydable 127 091 489 3498720
50 Pièce 1.845,28 CHF Prix / 100 Pièce
BZ312x110/0-35A4 110 mm M12 Acier inoxydable 127 091 549 3498722
25 Pièce 2.947,58 CHF Prix / 100 Pièce
