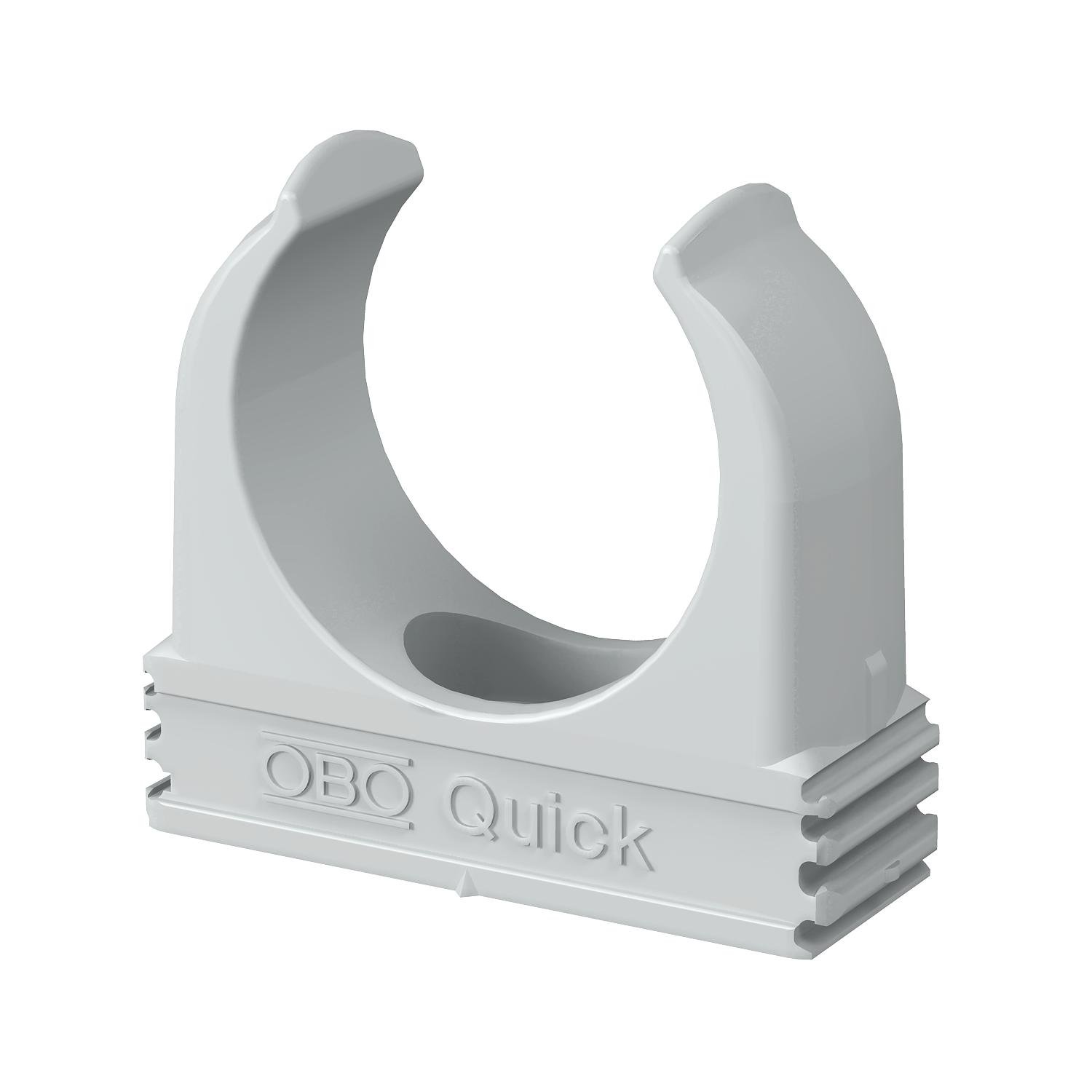

Collier Quick, gris clair
Réf. 2149010 | EAN 4012195583936 | ELDAS-No. 126 909 500
- Description du produit
-
Description du produit
Collier en saillie pour la fixation de tubes blindés métriques, de tubes très isolés légers et lourds et de tubes d’installation électrique Quick-Pipe. Possibilités de fixation universelles au mur et au plafond, en intérieur ou dans une zone extérieure protégée. Avec trou oblong pour le placement latéral en cas de montage à l’aide de vis à bois ou de chevilles à frapper. Montage de tubes sans outils. Peuvent être reliés en série, également avec un collier OBO Multi-Quick ou starQuick. Les tailles M16 - M32 peuvent être vissées sur le filetage M6. Écart de fixation 50 - 60 cm, pour les valeurs maximales de résistance à l’arrachement F à une température ambiante de 20 °C, se reporter au tableau.
-
- Caractéristiques techniques
-
Caractéristiques techniques

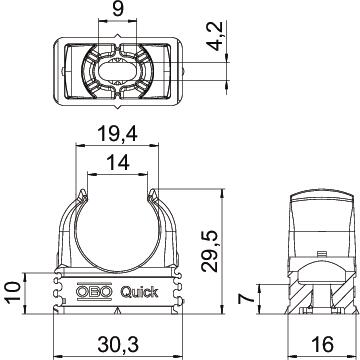

Avec garniture non Charge de rupture 0,09 kN Coloris gris clair; RAL 7035 Cote A 30,3 mm Cote B 16 mm Cote c 14 mm Cote D 19,4 mm Cote F 4,2 mm Dimension h 10 mm Dimension M20 Dimension E 9 mm Dimension H 29,5 mm Dimension nominale/Texte M20 Fermé non Juxtaposable oui Matériau Polypropylène Nombre de câbles/tubes 1 Plage de serrage D max. 20 mm Plage de serrage D min. 20 mm Résistant aux UV non Sans halogène oui Type de fixation Trou de vis Valeur d'extraction 75 N - Tous les types
-
Tous les types
