CoordinatedLightningController, cartouche 1 | 255 | IP20
morepic-1 morepic-2 video-1

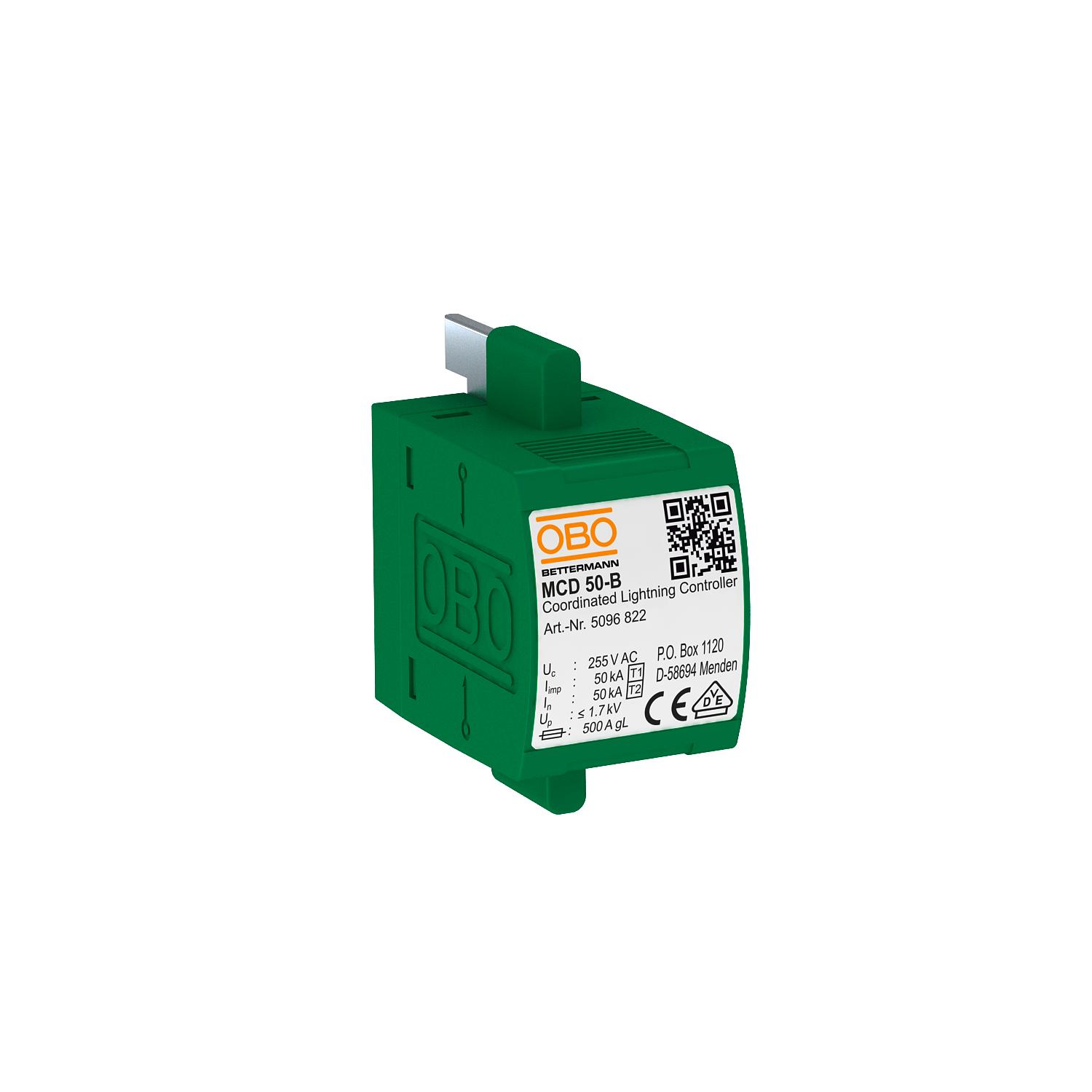

CoordinatedLightningController, cartouche

Réf. 5096822 | EAN 4012195544517

5096822 / MCD 50-B 0
1
255 V
IP20
Description du produit
Description du produit
Parafoudre combiné type 1+2

• Capacité d'écoulement du courant de foudre de 50 kA (10/350)
• Niveau de protection < 1,7 kV
• Suppression du courant de suite du réseau 10 kA
• Éclateur blindé, sans soufflage

Application : industrie et bâtiments dotés d'une protection extérieure contre la foudre des classes I à IV.
  • Fédération allemande des industries de l'éléctronique et de l'ingénierie de l'information
  • Garantie 5 ans
  • Communautés Européennes, CE Déclaration de conformité selon directives CE
  • EurAsian Conformity
  • Protection combinée de type 1 et type 2
  • Passage de ZPF 0 jusqu'à 2
  • Réseau 230/400 V
Caractéristiques techniques

Caractéristiques techniques

Autre type de réseau non
Classe d'essais type 1 oui
Classe d'essais type 2 oui
Courant de choc de décharge (10/350 μs) 50 kA
Courant de foudre (10/350) [total] 50 kA
Courant de fuite (8/20 µs) [total] 50 kA
Courant de fuite nominal (8/20 μs) 50 kA
Courant de fuite nominal (8/20 μs) [L-N] 50 kA
Dimension 255V
fusible de puissance maximum 500 A

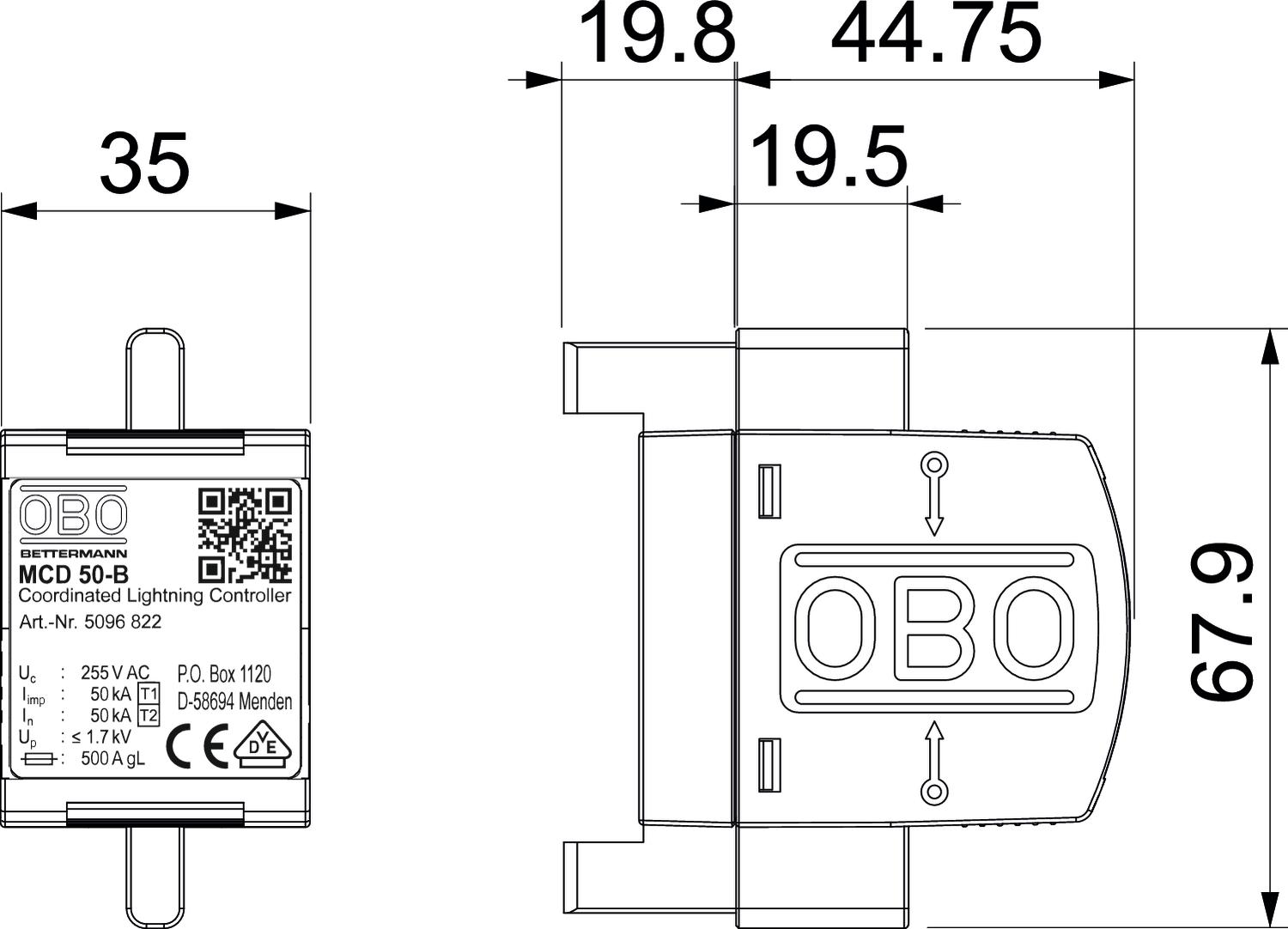

Hauteur 69 mm
Homologations VDE
Indice de protection IP20
Largeur 35 mm
Longueur 100 mm
LPZ 0→2
Modèle Cartouche 1 pôle ; 255 V
Modèle des pôles 1
Niveau de protection [L-N] ≤1,7
Nombre de pôles 1
OBO_Courant de charge nominal (borne d’entrée/de sortie) 125 A
Protection maximale contre les surtensions côté réseau 500
Report d'alarme non
résistance aux courts-circuits 10 kA
Résistance aux courts-circuits avec la protection maximale contre les surtensions côté réseau 10 kA
Section de conducteur rigide (unifilaire/multifilaire) max. 50 mm²
Section de conducteur rigide (unifilaire/multifilaire) min. 10 mm²
signalisation sur l'appareil aucun
soufflage non
SPD selon CEI 61643-1 classe I+II
SPD selon EN 61643-11 Type 1+2
Température de service max. 85 °C
Température de service min. -40 °C
temps de réponse <100 ns
Tension continue max. (L-N) 255 V
tension continue max. (N-PE) 255 V
Tension max. permanente CA 255 V
Tension nominale CA (50 / 60 Hz) 230 V
Type de montage sur l'élément de base
Type de réseau CC non
Type de réseau IT non
Type de réseau TN oui
Type de réseau TN-C oui
Type de réseau TN-C-S oui
Type de réseau TN-S oui
Type de réseau TT oui
type du réseau autres
Tous les types

Tous les types

Type Modèle des pôles Tension max. permanente CA Indice de protection Réf. Quantité Plus petite unité de vente Prix de tarif TVA excl.
MCD 50-B 0 1 255 V IP20 5096822
1 Pièce 177,60 CHF Prix / 1 Pièce
