Coude vertical, à 3 compartiments, hauteur de goulotte 28 mm
Réf. 7400645 | EAN 4012197349622
- Description du produit
-
Description du produitCoude vertical (en 2 parties) pour le changement de direction vertical des goulottes d’installation sous plancher noyées dans la chape (prises murales, alimentations).
-
- Caractéristiques techniques
-
Caractéristiques techniques

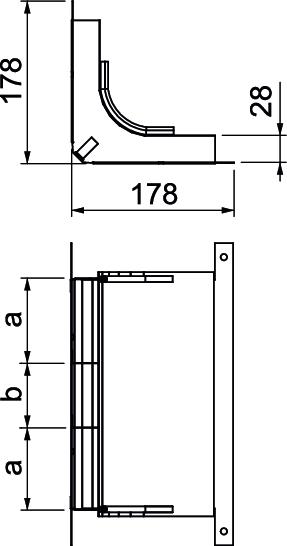

convient pour goulotte sous chape fermée, affleurante avec la chape non convient pour goulotte sous chape, noyée dans la chape oui Cote a 90 mm Cote b 70 mm Dimension h 28 mm Dimension 330x177,7x177,7 Hauteur 28 mm Hauteur de goulotte min. 28 mm Largeur 250 mm Largeur de goulotte min. 250 mm Longueur 178 mm Matériau acier nombre de séparateurs fixes 2 Nombre de voies 3 St. Section de traction a 2166 mm² Section de traction b 1798 mm² Surface galvanisé sendzimir - Tous les types
- Téléchargements
-
Fiche technique KV3 25028-2 / 7400645 , 0.16MB , pdfDéclaration de conformité UE KV3 25028-2 / 7400645 , 0.11MB , pdfDéclaration de performance KV3 25028-2 / 7400645 , 0.34MB , pdfInstructions de montage EÜK screed-covered duct system generation 3 , 76.05MB , pdfInstructions de montage Système de conduit sous chape EÜK , 19.88MB , pdf
