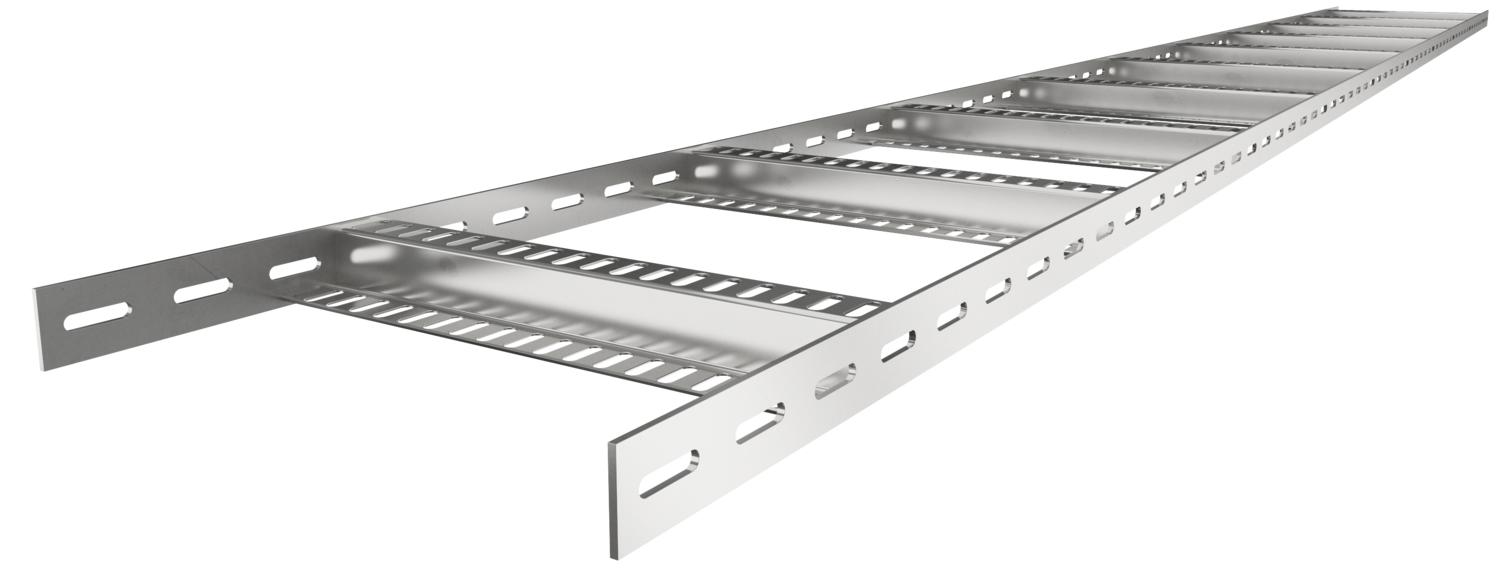

Échelle à câbles avec échelon en Z, légère A4

Réf. 7098090 | EAN 4012195708001

3000 mm
3 mm
non
Description du produit
Description du produit
Échelle à câbles version navale, modèle léger, avec longeron perforé d'une hauteur latérale de 35 mm, avec échelons en Z soudés et perforés Charge testée selon CEI en combinaison avec les raccords de type SLV.


  • Det Norske Veritas
  • Communautés Européennes, CE Déclaration de conformité selon directives CE
Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, décapé oui
Coloris acier inoxydable
Cote B 406 mm
Dimension 35x406x3000
Dimension 35x400
Distance entre les échelons 300 mm
Distance entre support 1,5m 1 kN/m
Distance entre support 2,0m 0,55 kN/m
Distance entre supports 1,0m 2,2 kN/m
Distance entre supports 2,5m 0,25 kN/m
Distance entre supports 3,0m 0,25 kN/m
Empreinte CO₂ (GWP) du berceau à la porte 13,021 kg CO₂e / 1 Mètre
Épaisseur de longeron 3 mm
Fixation des échelons soudé
Hauteur 35 mm
Largeur 400 mm
Longueur 3000 mm
Longueur 3000 ft
Matériau Acier inoxydable 1.4571
Modèle d'échelons Profilé perforé
Modèle de longeron latéral Profilé plat
Modèle longue portée non
Perforation latérale oui
Sécurité de fonctionnement non
Surface nu, traité

Caractéristiques techniques

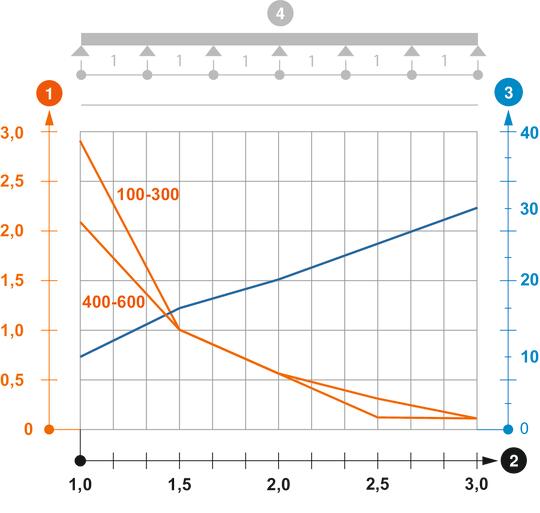

Diagramme de charge de l'échelle à câbles de type SLZ LA4

Diagramme de charge de l'échelle à câbles de type SLZ LA4
  • Charge admissible de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme Charge admissible de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
  • Portée en m Portée en m
  • Déflexion de longeron en mm avec kN/m autorisé Déflexion de longeron en mm avec kN/m autorisé
  • Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
  • Courbe de déflexion de longeron en fonction de l'espacement d'appui Courbe de déflexion de longeron en fonction de l'espacement d'appui
  • Schéma de charge pour le procédé de contrôle Schéma de charge pour le procédé de contrôle
Tous les types

Tous les types

Type Longueur Largeur Épaisseur de longeron Sécurité de fonctionnement Réf. Quantité Plus petite unité de vente Prix de tarif TVA excl.
SLZ L 100 A4 3000 mm 100 mm 3 mm non 7098082
3 m 503,15 CHF Prix / 1 m
SLZ L 200 A4 3000 mm 200 mm 3 mm non 7098086
3 m 561,48 CHF Prix / 1 m
SLZ L 300 A4 3000 mm 300 mm 3 mm non 7098088
3 m 617,42 CHF Prix / 1 m
SLZ L 400 A4 3000 mm 400 mm 3 mm non 7098090
3 m 675,69 CHF Prix / 1 m
SLZ L 500 A4 3000 mm 500 mm 3 mm non 7098092
3 m 732,71 CHF Prix / 1 m
SLZ L 600 A4 3000 mm 600 mm 3 mm non 7098094
3 m 788,41 CHF Prix / 1 m
