Échelle à câbles LCIS 60, 3 m C30 FS 3000 | 600 | 1,5 | non

Échelle à câbles LCIS 60, 3 m C30 FS

Réf. 6209618 | EAN 4012196487615

Réf. / Type

Longueur	3000 mm

Largeur

Épaisseur de longeron	1,5 mm

Sécurité de fonctionnement	non

Description du produit

Description du produit

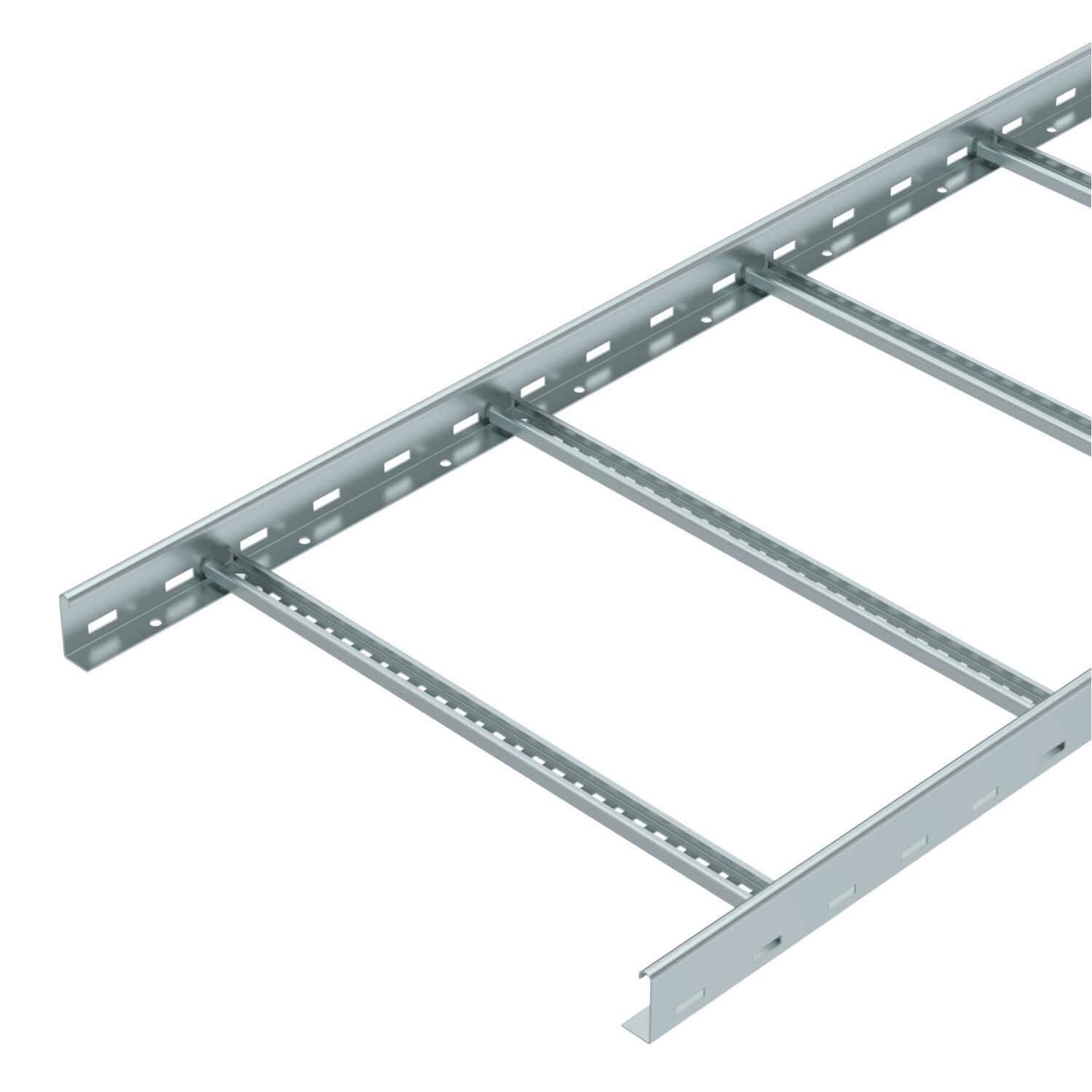

Échelle à câbles d'une hauteur latérale de 60 mm avec échelons soudés à profilé C30 ouvert vers le haut. Longeron latéral enroulé pour le renforcement et la protection des bords. La fixation sur console s'effectue avec des pièces de serrage de type LKS 40. La fente de l'échelon mesure 16,5 mm. La bride de fixation correspondante est de type BS-H....
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, décapé	non
Coloris	zinc
Cote B	600 mm

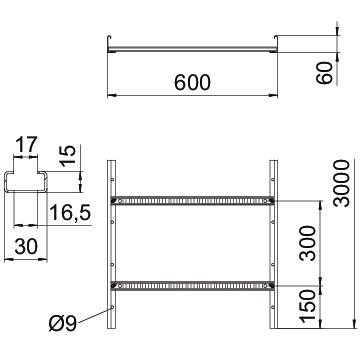

Dimension	60x600x3000
Distance entre les échelons	300 mm
Distance entre support 1,5m	3,3 kN/m
Distance entre support 2,0m	2 kN/m
Distance entre support 4,0m	0,4 kN/m
Distance entre supports 2,5m	1,3 kN/m
Distance entre supports 3,0m	1 kN/m
Distance entre supports 3,5m	0,78 kN/m
Empreinte CO₂ (GWP) du berceau à la porte	8,972 kg CO₂e / 1 Mètre
Épaisseur de longeron	1,5 mm
Fente de l’échelon	17,00

Fixation des échelons	soudé
Hauteur	60 mm
Largeur	600 mm
Longueur	3000 mm
Longueur	3000 ft
Matériau	acier
Modèle d'échelons	Profilé perforé
Modèle de longeron latéral	Profilé plat
Modèle longue portée	non
Perforation latérale	oui
Section utile	24000 mm²
Section utile	240 cm²
Sécurité de fonctionnement	non
Surface	galvanisé sendzimir

Caractéristiques techniques

Diagramme de charge de l'échelle à câbles de type LCIS 60

Charge admissible de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de longeron en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de longeron en fonction de l'espacement d'appui

Tous les types

Tous les types

Type	Longueur	Largeur	Épaisseur de longeron	Sécurité de fonctionnement	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
LCIS 610 3 FS	3000 mm	100 mm	1,5 mm	non	6209608	m	3 m	38,15 CHF Prix / 1 m
LCIS 620 3 FS	3000 mm	200 mm	1,5 mm	non	6209610	m	3 m	41,24 CHF Prix / 1 m
LCIS 630 3 FS	3000 mm	300 mm	1,5 mm	non	6209612	m	3 m	43,24 CHF Prix / 1 m
LCIS 640 3 FS	3000 mm	400 mm	1,5 mm	non	6209614	m	3 m	45,45 CHF Prix / 1 m
LCIS 650 3 FS	3000 mm	500 mm	1,5 mm	non	6209616	m	3 m	48,48 CHF Prix / 1 m
LCIS 660 3 FS	3000 mm	600 mm	1,5 mm	non	6209618	m	3 m	51,44 CHF Prix / 1 m

Accessoires

Accessoires du système

Produits	Type	ELDAS-No.	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
Raccord droit FS	LVG 60 FS	127 008 019	6208840	Pièce	10 Pièce	5,30 CHF Prix / 1 Pièce

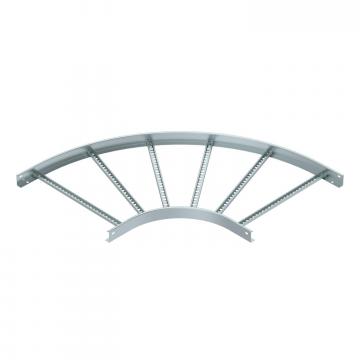

Coude à 90° 60 FS	LB 90 660 R3 FS	127 004 459	6225050	Pièce	1 Pièce	179,32 CHF Prix / 1 Pièce
Éclisse multifonction FS	LMFV 660 FS	127 098 149	6225718	Pièce	1 Pièce	68,12 CHF Prix / 1 Pièce
Couvercle avec verrou tournant FS	DRL 600 FS	127 013 089	6052606	m	3 m	84,34 CHF Prix / 1 m
Séparateur 45 FS	TSG 45 FS	127 043 019	6062033	m	3 m	7,52 CHF Prix / 1 m

Accessoires de montage

Produits	Type	ELDAS-No.	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
Embout de protection 60	SKH 60 OR	127 008 359	6222537	Paire	40 Paire	5,07 CHF Prix / 1 Paire
Pièce de serrage pour fixation du séparateur A2	KS KL A2	127 008 079	6062284	Pièce	30 Pièce	197,32 CHF Prix / 100 Pièce
