Échelle à câbles LCIS 60, 6 m C30 A4 6000 | 400 | 1,5 | non

Échelle à câbles LCIS 60, 6 m C30 A4

Réf. 6207206 | EAN 4012196431984

Réf. / Type

Longueur	6000 mm

Largeur

Épaisseur de longeron	1,5 mm

Sécurité de fonctionnement	non

Description du produit

Description du produit

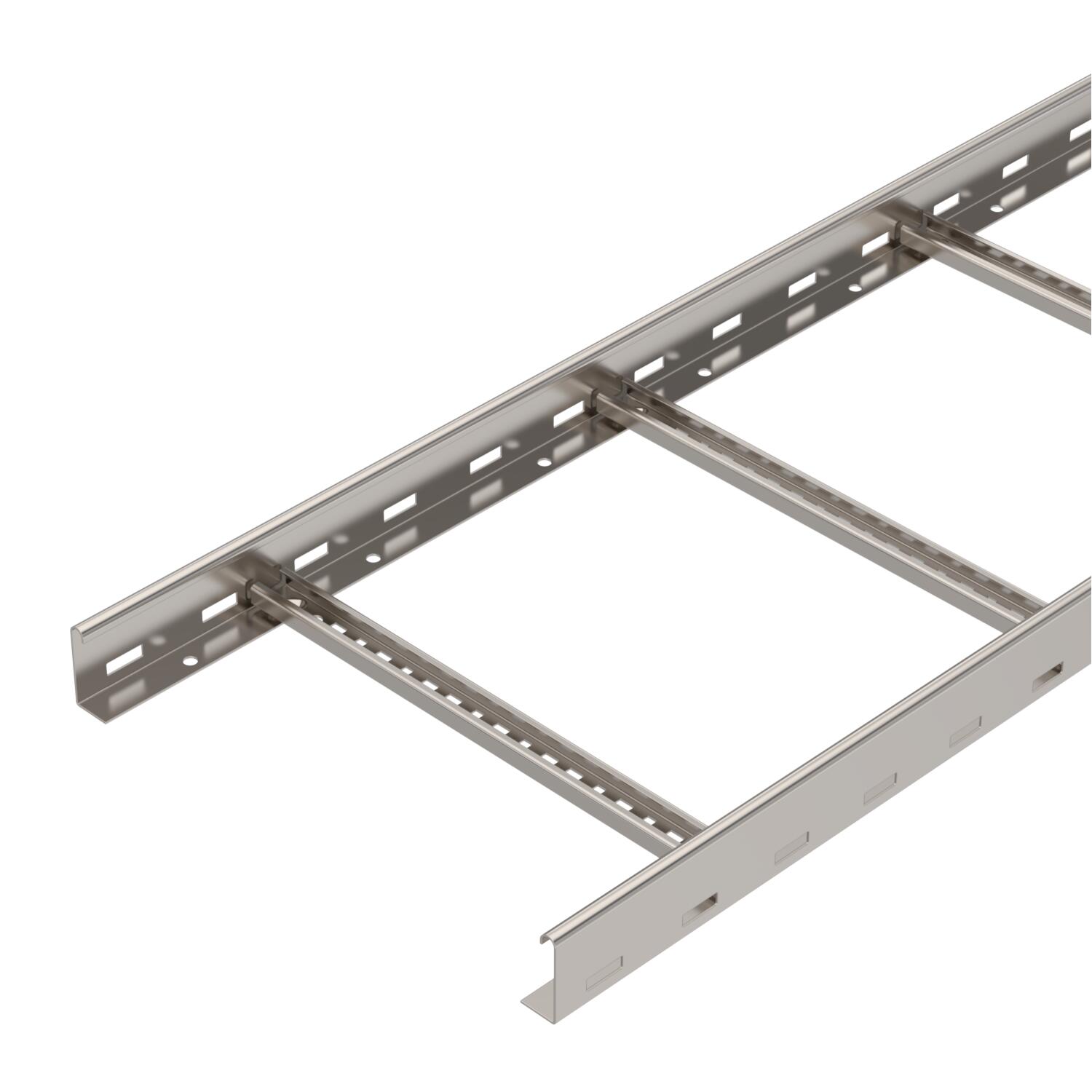

Échelle à câbles d'une hauteur latérale de 60 mm avec échelons soudés à profilé C30 ouvert vers le haut. Longeron latéral enroulé pour le renforcement et la protection des bords. La fixation sur console s'effectue avec des pièces de serrage de type LKS 40. La fente de l'échelon mesure 16,5 mm. La bride de fixation correspondante est de type 2056.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, décapé	oui
Dimension	60x400x6000
Distance entre les échelons	300 mm
Épaisseur de longeron	1,5 mm
Fixation des échelons	soudé
Matériau	Acier inoxydable 1.4571
Modèle d'échelons	Profilé perforé

Modèle de longeron latéral	Profilé plat
Modèle longue portée	non
Perforation latérale	oui
Section utile	160 cm²
Section utile	16000 mm²
Sécurité de fonctionnement	non
Surface	nu, traité

Dimensions

Cote B	400 mm
Fente de l’échelon	16,50
Hauteur	60 mm

Largeur	400 mm
Longueur	6000 ft
Longueur	6000 mm

Charges

Distance entre support 1,5m	3,3 kN/m
Distance entre support 2,0m	2 kN/m
Distance entre support 4,0m	0,4 kN/m

Distance entre supports 2,5m	1,3 kN/m
Distance entre supports 3,0m	1 kN/m
Distance entre supports 3,5m	0,78 kN/m

Caractéristiques techniques

Diagramme de charge de l'échelle à câbles de type LCIS 60

Charge admissible de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de longeron en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de longeron en fonction de l'espacement d'appui

Tous les types

Tous les types

Type	Longueur	Largeur	Épaisseur de longeron	Sécurité de fonctionnement	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
LCIS 620 6 A4	6000 mm	200 mm	1,5 mm	non	6207202	m	6 m	251,49 CHF Prix / 1 m
LCIS 630 6 A4	6000 mm	300 mm	1,5 mm	non	6207204	m	6 m	259,52 CHF Prix / 1 m
LCIS 640 6 A4	6000 mm	400 mm	1,5 mm	non	6207206	m	6 m	272,39 CHF Prix / 1 m
LCIS 650 6 A4	6000 mm	500 mm	1,5 mm	non	6207208	m	6 m	292,68 CHF Prix / 1 m
LCIS 660 6 A4	6000 mm	600 mm	1,5 mm	non	6207210	m	6 m	313,69 CHF Prix / 1 m

Accessoires

Accessoires du système

Produits	Type	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
Raccord droit A4	LVG 60 A4	6208835	Pièce	10 Pièce	18,86 CHF Prix / 1 Pièce
Coude à 90° 60 A4	LB 90 640 R3 A4	6225106	Pièce	1 Pièce	421,75 CHF Prix / 1 Pièce
Séparateur 45 A4	TSG 45 A4	6062028	m	3 m	43,17 CHF Prix / 1 m

Accessoires de montage

Produits	Type	ELDAS-No.	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
Embout de protection 60	SKH 60 OR	127 008 359	6222537	Paire	40 Paire	5,07 CHF Prix / 1 Paire
Pièce de serrage pour fixation du séparateur A2	KS KL A2	127 008 079	6062284	Pièce	30 Pièce	197,32 CHF Prix / 100 Pièce
