Échelle à câbles LCIS 60, 6 m C30 FS

Réf. 6209632 | EAN 4012196432042

6000 mm
1,5 mm
non
Description du produit

Description du produit

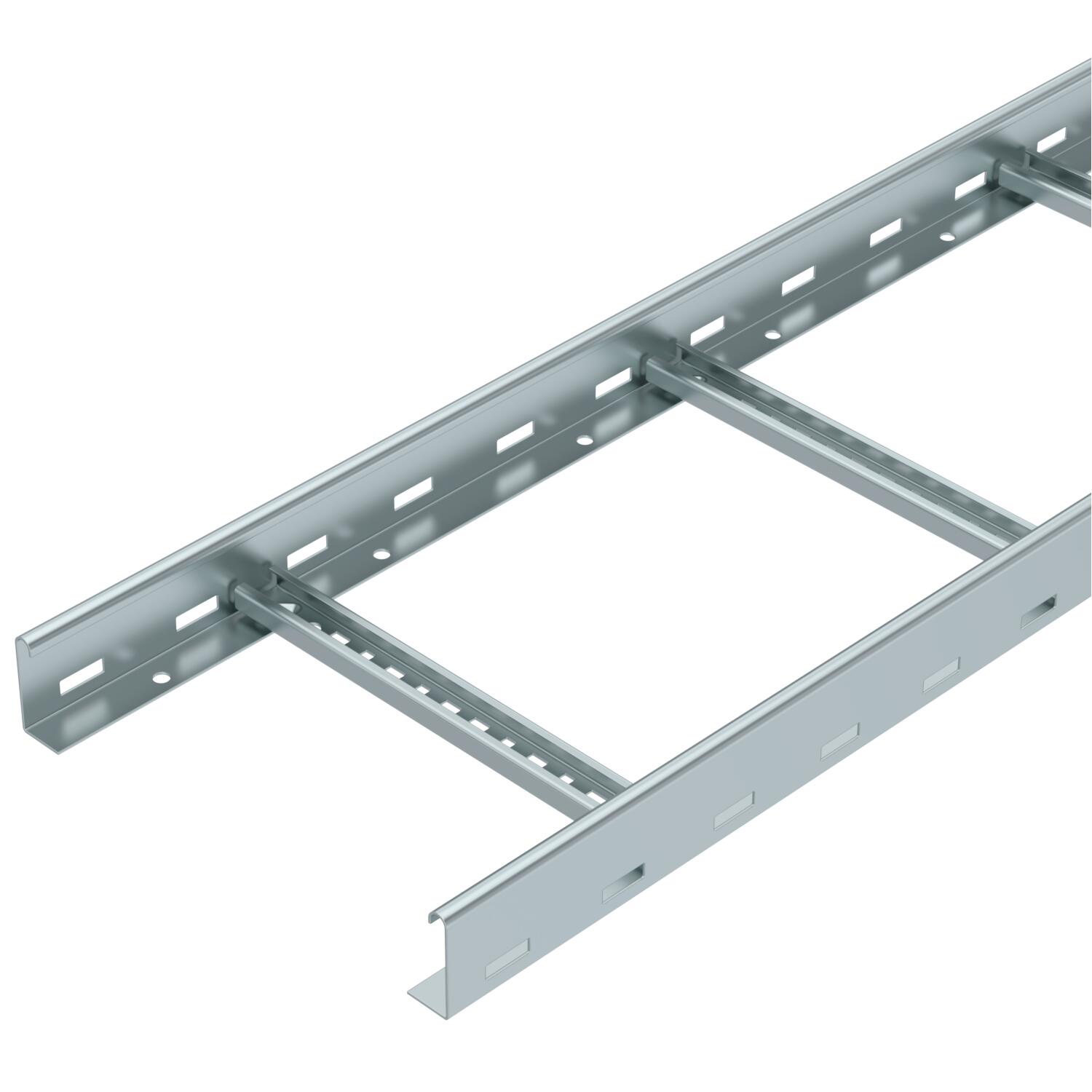

Échelle à câbles d'une hauteur latérale de 60 mm avec échelons soudés à profilé C30 ouvert vers le haut. Longeron latéral enroulé pour le renforcement et la protection des bords. La fixation sur console s'effectue avec des pièces de serrage de type LKS 40. La fente de l'échelon mesure 16,5 mm. La bride de fixation correspondante est de type 2056.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.
  • Communautés Européennes, CE Déclaration de conformité selon directives CE
  • UKCA declaration of conformity
  • Échelles à câbles, hauteur latérale 60 mm
Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, décapé non
Coloris zinc
Cote B 300 mm
Dimension 60x300x6000
Distance entre les échelons 300 mm
Distance entre support 1,5m 3,3 kN/m
Distance entre support 2,0m 2 kN/m
Distance entre support 4,0m 0,4 kN/m
Distance entre supports 2,5m 1,3 kN/m
Distance entre supports 3,0m 1 kN/m
Distance entre supports 3,5m 0,78 kN/m
Empreinte CO₂ (GWP) du berceau à la porte 0,925 kg CO₂e / 1 Mètre
Épaisseur de longeron 1,5 mm
Fente de l’échelon 16,50
Fixation des échelons soudé
Hauteur 60 mm
Largeur 300 mm
Longueur 6000 ft
Longueur 6000 mm
Matériau acier
Modèle d'échelons Profilé perforé
Modèle de longeron latéral Profilé plat
Modèle longue portée non
Perforation latérale oui
Section utile 12000 mm²
Section utile 120 cm²
Sécurité de fonctionnement non
Surface galvanisé sendzimir

Caractéristiques techniques

Diagramme de charge de l'échelle à câbles de type LCIS 60

Diagramme de charge de l'échelle à câbles de type LCIS 60
  • Charge admissible de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme Charge admissible de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
  • Portée en m Portée en m
  • Déflexion de longeron en mm avec kN/m autorisé Déflexion de longeron en mm avec kN/m autorisé
  • Schéma de charge pour le procédé de contrôle Schéma de charge pour le procédé de contrôle
  • Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
  • Courbe de déflexion de longeron en fonction de l'espacement d'appui Courbe de déflexion de longeron en fonction de l'espacement d'appui
Tous les types

Tous les types

Type Longueur Largeur Épaisseur de longeron Sécurité de fonctionnement Réf. Quantité Plus petite unité de vente Prix de tarif TVA excl.
LCIS 620 6 FS 6000 mm 200 mm 1,5 mm non 6209630
6 m 41,24 CHF Prix / 1 m
LCIS 630 6 FS 6000 mm 300 mm 1,5 mm non 6209632
6 m 43,24 CHF Prix / 1 m
LCIS 640 6 FS 6000 mm 400 mm 1,5 mm non 6209634
6 m 45,45 CHF Prix / 1 m
LCIS 650 6 FS 6000 mm 500 mm 1,5 mm non 6209636
6 m 48,48 CHF Prix / 1 m
LCIS 660 6 FS 6000 mm 600 mm 1,5 mm non 6209638
6 m 51,44 CHF Prix / 1 m
Accessoires

Accessoires du système

Produits Type ELDAS-No. Réf. Quantité Plus petite unité de vente Prix de tarif TVA excl.
Raccord droit FS Raccord droit FS LVG 60 FS 127 008 019 6208840
10 Pièce 5,30 CHF Prix / 1 Pièce

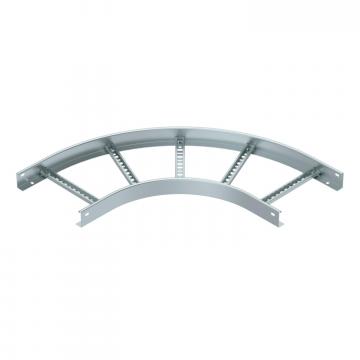

Coude à 90° 60 FS Coude à 90° 60 FS LB 90 630 R3 FS 127 004 429 6225044
1 Pièce 135,86 CHF Prix / 1 Pièce
Éclisse multifonction FS Éclisse multifonction FS LMFV 630 FS 127 098 119 6225712
1 Pièce 59,41 CHF Prix / 1 Pièce
Couvercle avec verrou tournant FS Couvercle avec verrou tournant FS DRL 300 FS 127 013 049 6052304
3 m 48,09 CHF Prix / 1 m
Séparateur 45 FS Séparateur 45 FS TSG 45 FS 127 043 019 6062033
3 m 7,52 CHF Prix / 1 m

Accessoires de montage

Produits Type ELDAS-No. Réf. Quantité Plus petite unité de vente Prix de tarif TVA excl.
Embout de protection 60 Embout de protection 60 SKH 60 OR 127 008 359 6222537
40 Paire 5,07 CHF Prix / 1 Paire
Pièce de serrage pour fixation du séparateur A2 Pièce de serrage pour fixation du séparateur A2 KS KL A2 127 008 079 6062284
30 Pièce 197,32 CHF Prix / 100 Pièce
