Échelle à câbles LCIS 60, 6 m C30 FT 6000 | 500 | 1,5 | non

Échelle à câbles LCIS 60, 6 m C30 FT

Réf. 6209649 | EAN 4012196431823

Réf. / Type

Longueur	6000 mm

Largeur

Épaisseur de longeron	1,5 mm

Sécurité de fonctionnement	non

Description du produit

Description du produit

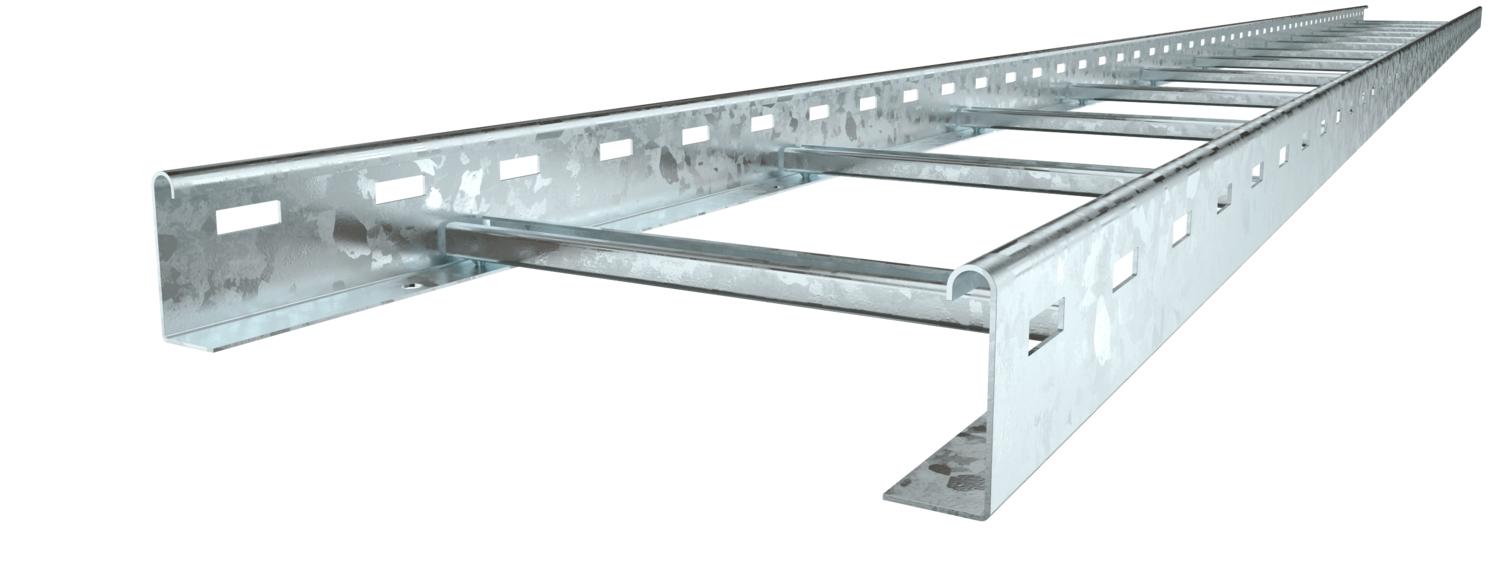

Échelle à câbles d'une hauteur latérale de 60 mm avec échelons soudés à profilé C30 ouvert vers le haut. Longeron latéral enroulé pour le renforcement et la protection des bords. La fixation sur console s'effectue avec des pièces de serrage de type LKS 40. La fente de l'échelon mesure 16,5 mm. La bride de fixation correspondante est de type 2056.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, décapé	non
Coloris	zinc
Cote B	500 mm

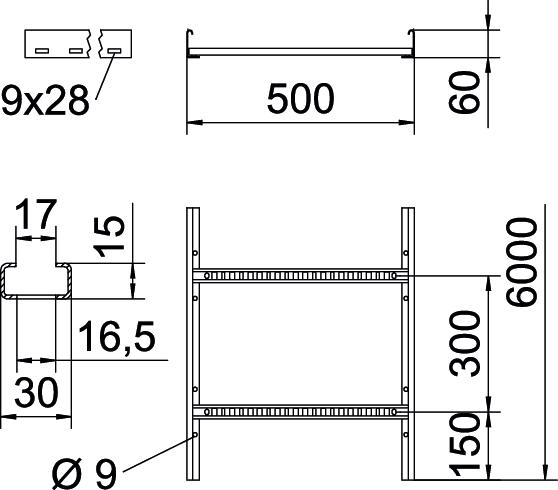

Dimension	60x500x6000
Distance entre les échelons	300 mm
Distance entre support 1,5m	3,3 kN/m
Distance entre support 2,0m	2 kN/m
Distance entre support 4,0m	0,4 kN/m
Distance entre supports 2,5m	1,3 kN/m
Distance entre supports 3,0m	1 kN/m
Distance entre supports 3,5m	0,78 kN/m
Empreinte CO₂ (GWP) du berceau à la porte	8,129 kg CO₂e / 1 Mètre
Épaisseur de longeron	1,5 mm
Fente de l’échelon	16,50

Fixation des échelons	soudé
Hauteur	60 mm
Largeur	500 mm
Longueur	6000 mm
Longueur	6000 ft
Matériau	acier
Modèle d'échelons	Profilé perforé
Modèle de longeron latéral	Profilé plat
Modèle longue portée	non
Perforation latérale	oui
Section utile	200 cm²
Section utile	20000 mm²
Sécurité de fonctionnement	non
Surface	galvanisé à chaud par trempage

Caractéristiques techniques

Diagramme de charge de l'échelle à câbles de type LCIS 60

Charge admissible de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de longeron en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de longeron en fonction de l'espacement d'appui

Tous les types

Tous les types

Type	Longueur	Largeur	Épaisseur de longeron	Sécurité de fonctionnement	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
LCIS 620 6 FT	6000 mm	200 mm	1,5 mm	non	6209643	m	6 m	61,75 CHF Prix / 1 m
LCIS 630 6 FT	6000 mm	300 mm	1,5 mm	non	6209645	m	6 m	66,31 CHF Prix / 1 m
LCIS 640 6 FT	6000 mm	400 mm	1,5 mm	non	6209647	m	6 m	70,92 CHF Prix / 1 m
LCIS 650 6 FT	6000 mm	500 mm	1,5 mm	non	6209649	m	6 m	74,16 CHF Prix / 1 m
LCIS 660 6 FT	6000 mm	600 mm	1,5 mm	non	6209651	m	6 m	77,75 CHF Prix / 1 m

Accessoires

Accessoires du système

Produits	Type	ELDAS-No.	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
Raccord droit FT	LVG 60 FT	127 058 019	6208843	Pièce	10 Pièce	6,60 CHF Prix / 1 Pièce
Coude à 90° 60 FT	LB 90 650 R3 FT	127 004 049	6225068	Pièce	1 Pièce	283,62 CHF Prix / 1 Pièce
Éclisse multifonction FT	LMFV 650 FT	127 098 189	6225736	Pièce	1 Pièce	92,62 CHF Prix / 1 Pièce
Couvercle avec verrou tournant FT	DRL 500 FT	-----	6051448	m	3 m	107,96 CHF Prix / 1 m
Séparateur 45 DD	TSG 45 DD	127 063 669	6062321	m	3 m	15,45 CHF Prix / 1 m
Tôle de départ FT	LAB 50 FT	-----	6220460	Pièce	1 Pièce	79,18 CHF Prix / 1 Pièce

Accessoires de montage

Produits	Type	ELDAS-No.	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
Embout de protection 60	SKH 60 OR	127 008 359	6222537	Paire	40 Paire	5,07 CHF Prix / 1 Paire
Pièce de serrage pour fixation du séparateur A2	KS KL A2	127 008 079	6062284	Pièce	30 Pièce	197,32 CHF Prix / 100 Pièce
