Goulotte coupe-feu avec tissu pare-feu PYROLINE® Rapid PLM, hauteur de goulotte 80 mm, blanc pur 2000 | 100 | 80 | blanc pur; RAL 9010

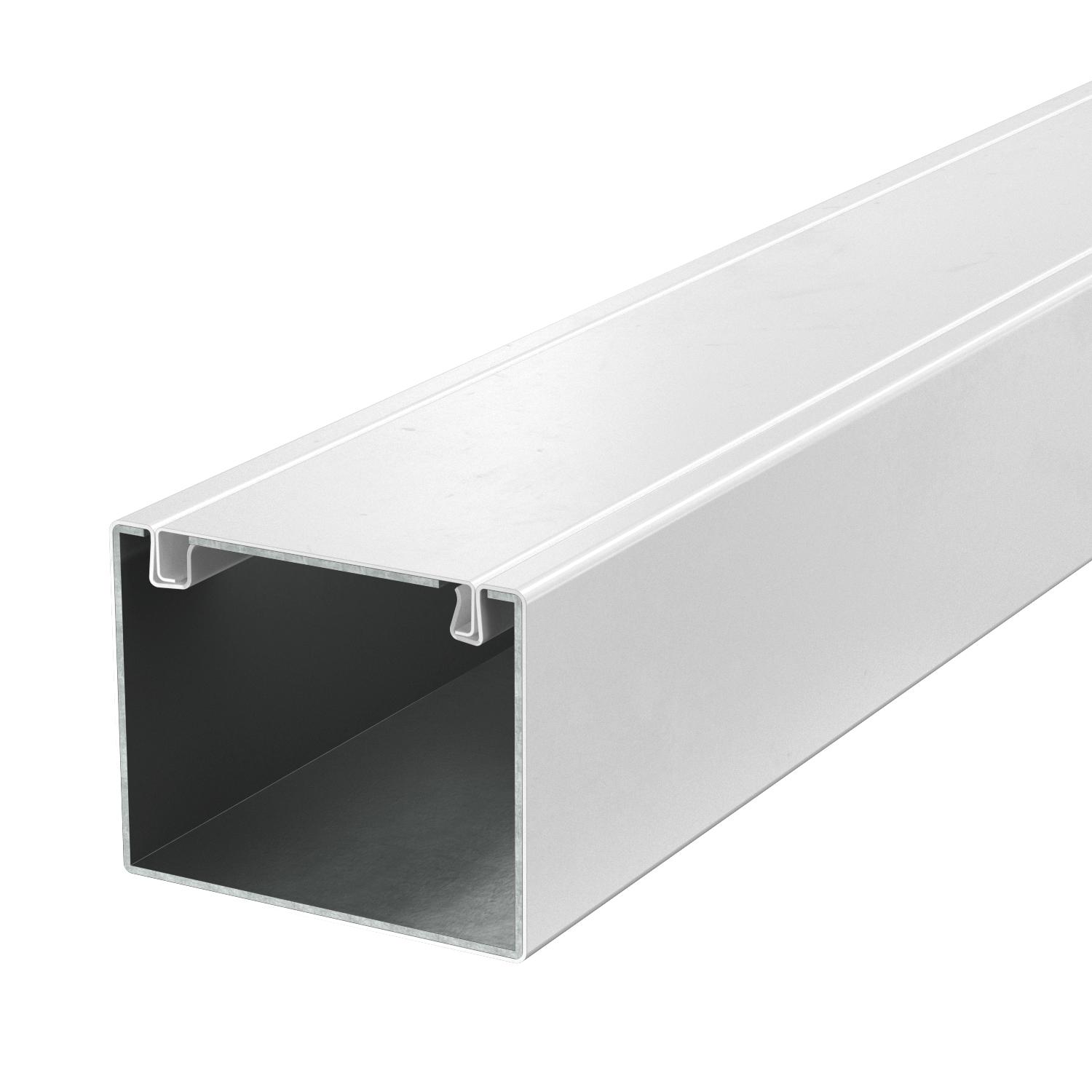

Goulotte coupe-feu avec tissu pare-feu PYROLINE® Rapid PLM, hauteur de goulotte 80 mm, blanc pur

Réf. 7218010 | EAN 4012197351304

Réf. / Type	7218010 / PLM D 0810 RW

Longueur	2000 mm

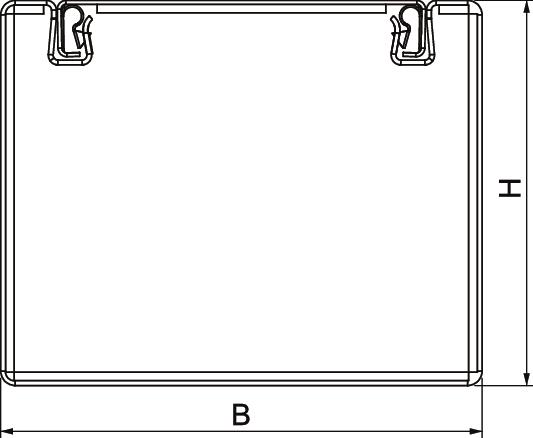

Cote B	100 mm

Dimension H	80 mm

Coloris	blanc pur; RAL 9010

Description du produit

Description du produit

Goulotte de montage en métal avec tissu pare-feu intumescent pour poser les câbles sans risque d’incendie. Classifiée comme goulotte de montage El30, El60 et El90 selon la norme EN 13501-2, contrôlé selon la norme EN 1366-5. La goulotte de montage, dans la période classifiée, prévient la propagation du feu et protège les voies d’évacuation et issues de secours contre la propagation d’un feu de câble.

Adapté pour le montage direct au mur et au plafond et le montage sous les systèmes planchers ou sur les systèmes supports. Montage de joints sans outils avec l’éclisse couvre-joints PLM SI. Seules des pièces de forme préconfectionnées et homologuées peuvent être utilisées. Le couvercle est verrouillé sans outil et permet une inspection et une installation ultérieures rapides. Montage possible du couvercle en quinconce pour une mise à la masse continue sur toute la longueur du conduit.

Caractéristiques techniques

Caractéristiques techniques

Avec perforation	oui
Classification EI - Goulotte d’installation	90
Coloris	blanc pur; RAL 9010
Cote B	100 mm
Cote i	62 mm
Dimension	80x100x2000
Dimension H	80 mm
Fixation du couvercle	autres
Gaine	acier
Hauteur	80 mm

Hauteur intérieure	74 mm
Largeur	100 mm
Largeur intérieure	94 mm
Longueur	2000 mm
Matériau	acier
Nombre de faces traitées par flambage	4
Section utile	5180 mm²
Séparateurs possibles	oui
Surface	revêtement par poudrage

Tous les types

Tous les types

Type	Longueur	Cote B	Dimension H	Coloris	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
PLM D 0810 RW	2000 mm	100 mm	80 mm	blanc pur; RAL 9010	7218010	m	2 m	276,32 CHF Prix / 1 m

Accessoires

Accessoires du système

Produits	Type	ELDAS-No.	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
Kit éclisse couvre-joint, hauteur de goulotte 80 mm	PLM SI 0810	-----	7218030	Pièce	1 Pièce	13,81 CHF Prix / 1 Pièce

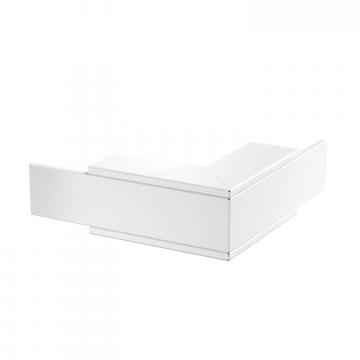

Angle extérieur, hauteur de goulotte 80 mm, blanc pur	PLM EC 0810 RW	-----	7218044	Pièce	1 Pièce	258,04 CHF Prix / 1 Pièce

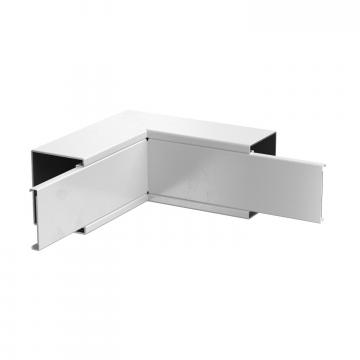

Angle intérieur, hauteur de goulotte 80 mm, blanc pur	PLM IC 0810 RW	-----	7218056	Pièce	1 Pièce	228,87 CHF Prix / 1 Pièce

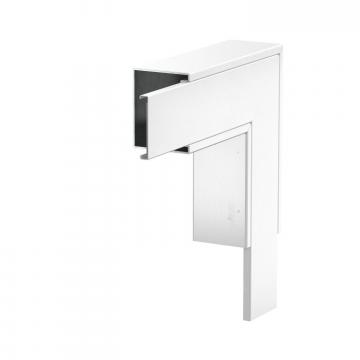

Angle plat, hauteur de goulotte 80 mm, blanc pur	PLM FA 0810 RW	-----	7218068	Pièce	1 Pièce	240,53 CHF Prix / 1 Pièce

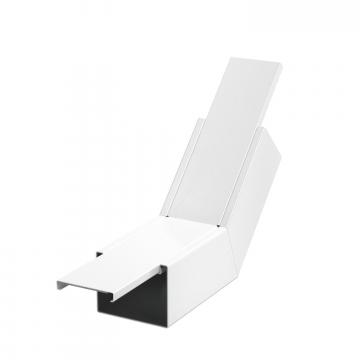

Coude vertical concave, hauteur de goulotte 80 mm, blanc pur	PLM BR 0810 RW	-----	7218116	Pièce	1 Pièce	299,93 CHF Prix / 1 Pièce

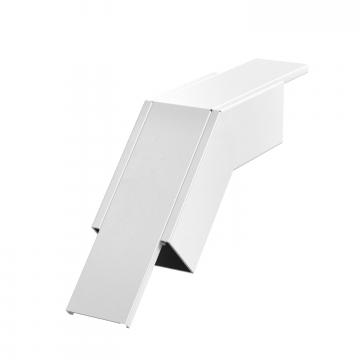

Coude vertical convexe, hauteur de goulotte 80 mm, blanc pur	PLM BF 0810 RW	-----	7218108	Pièce	1 Pièce	299,93 CHF Prix / 1 Pièce

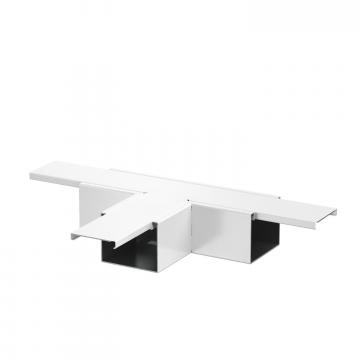

Té de dérivation, hauteur de goulotte 80 mm, blanc pur	PLM TB 0810 RW	-----	7218080	Pièce	1 Pièce	298,38 CHF Prix / 1 Pièce
Réducteur droit, d’une hauteur de goulotte de 80 mm à 40 mm, blanc pur	PLM RP 0810 RW	-----	7218100	Pièce	1 Pièce	193,64 CHF Prix / 1 Pièce

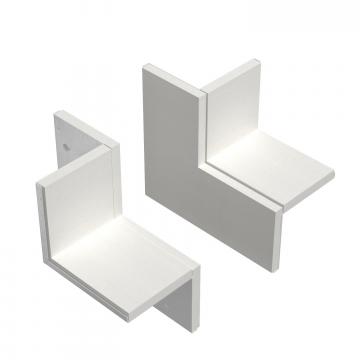

Kit de raccord sur mur deux côtés pour montage en angle, hauteur de goulotte 80 mm, blanc pur	PLM CC 0810 RW	-----	7218140	Pièce	1 Pièce	156,30 CHF Prix / 1 Pièce
Embase murale à 3 et 4 côtés, hauteur de goulotte 80 mm, blanc pur	PLM WC 0810 RW	-----	7218128	Pièce	1 Pièce	232,97 CHF Prix / 1 Pièce

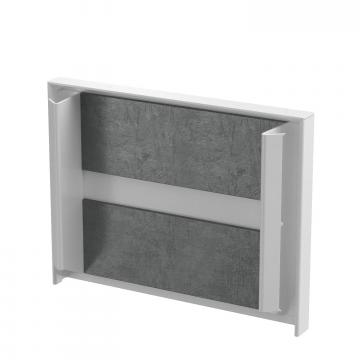

Embout, hauteur de goulotte 80 mm, blanc pur	PLM EP 0810 RW	-----	7218092	Pièce	1 Pièce	75,21 CHF Prix / 1 Pièce
Support de couvercle, largeur de goulotte 100 mm	PLM LS 100	-----	7218034	Pièce	1 Pièce	11,21 CHF Prix / 1 Pièce
Joint en mousse, hauteur de goulotte 80 mm	PLM CO 0810	-----	7218160	Pièce	1 Pièce	6,79 CHF Prix / 1 Pièce
Étrier à câble pour montage mural, hauteur de goulotte 80 mm	PLM WB 0810 FS	-----	7218154	Pièce	10 Pièce	8,98 CHF Prix / 1 Pièce
Étrier à câble pour montage au plafond, hauteur de goulotte 80 mm	PLM CB 0810 FS	-----	7218148	Pièce	10 Pièce	7,15 CHF Prix / 1 Pièce
Couvercle de goulotte coupe-feu, largeur de goulotte 100 mm, blanc pur	PLM LI 100 RW	-----	7218022	m	2 m	51,52 CHF Prix / 1 m
Support, largeur de goulotte 100 mm, blanc pur	PLM SU 100 RW	-----	7218166	Pièce	1 Pièce	40,55 CHF Prix / 1 Pièce
Séparateur 60 FS	TSG 60 FS	127 013 619	6062068	m	3 m	9,50 CHF Prix / 1 m

Accessoires de montage

Produits	Type	ELDAS-No.	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
Enduit endothermique PYROCOAT® en cartouche	ASX-K	171 522 100	7202310	Pièce	1 Pièce	44,21 CHF Prix / 1 Pièce
Vis d'éclisse	PLM SF 4x8	-----	3498092	Pièce	100 Pièce	28,74 CHF Prix / 100 Pièce
Pince de fixation RKV3V	RKV3V	127 549 004	6288700	Pièce	20 Pièce	0,64 CHF Prix / 1 Pièce
