Goulotte coupe-feu PYROLINE® Con D I90/E30 1000 | 140 | 60 | 110 | 50

Goulotte coupe-feu PYROLINE® Con D I90/E30

Réf. 7215136 | EAN 4012197308223

Réf. / Type

Longueur	1000 mm

Cote B

Cote b

Dimension H

Dimension h

Description du produit

Description du produit

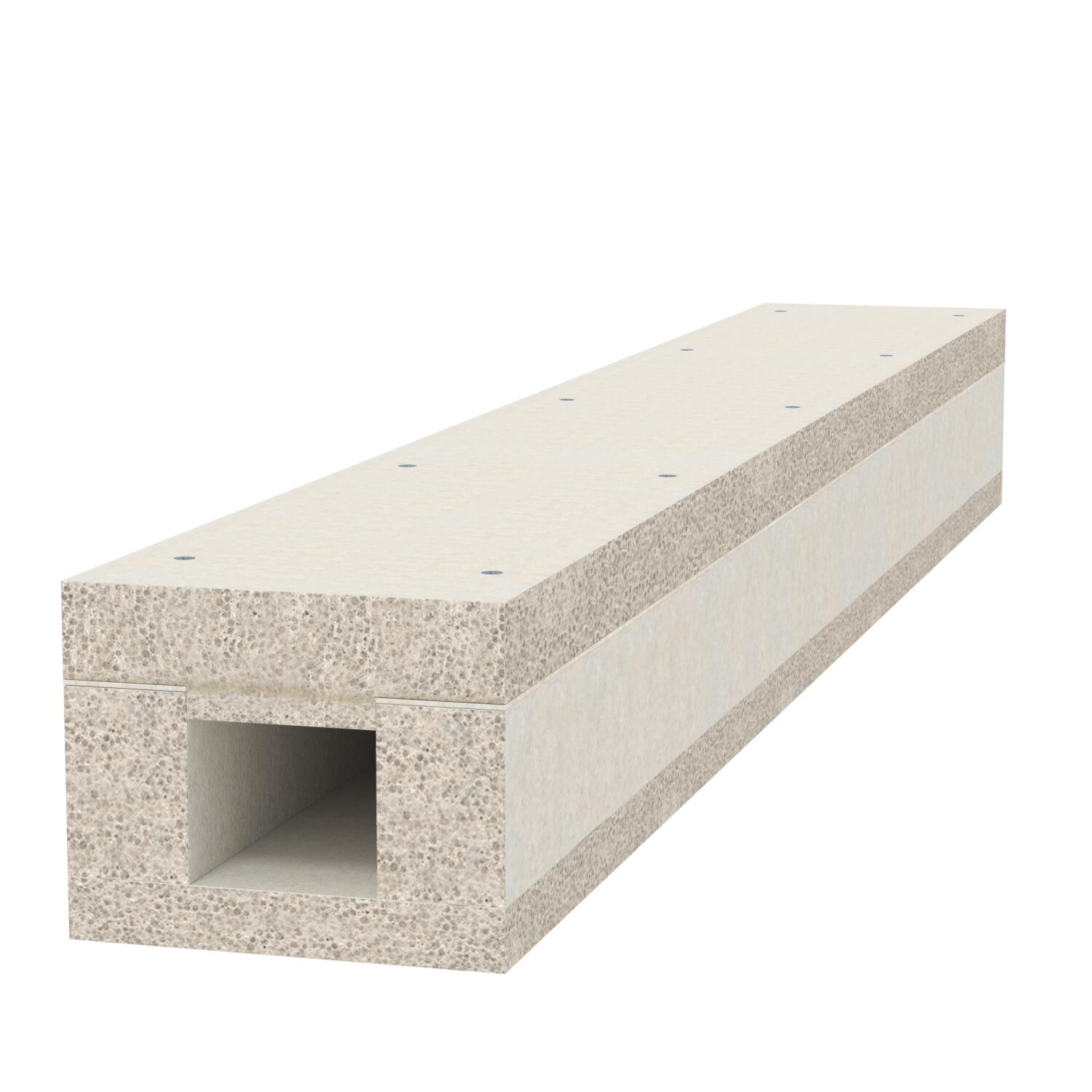

Goulotte coupe-feu composée de béton allégé armé de fibres de verre résistant à l'humidité et au gel de la classe A1 selon EN 13501-1 relative à la pose coupe-feu de câbles dans des voies d'évacuation et issues de secours et pour la sécurité de fonctionnement des installations essentielles à la sécurité. Classification I90 comme goulotte I selon la norme DIN 4102 partie 11 et classification E30 comme goulotte E selon la norme DIN 4102 partie 12.

Montage de la goulotte directement sur des murs ou sous des plafonds.

Avec vis à tête fraisée et bandes d'étanchéité.

Caractéristiques techniques

Caractéristiques techniques

Avec perforation	non
Classe de résistance au feu E - sécurité de fonctionnement	30
Classe de résistance au feu I - conduit d'installation	90
Coloris	gris

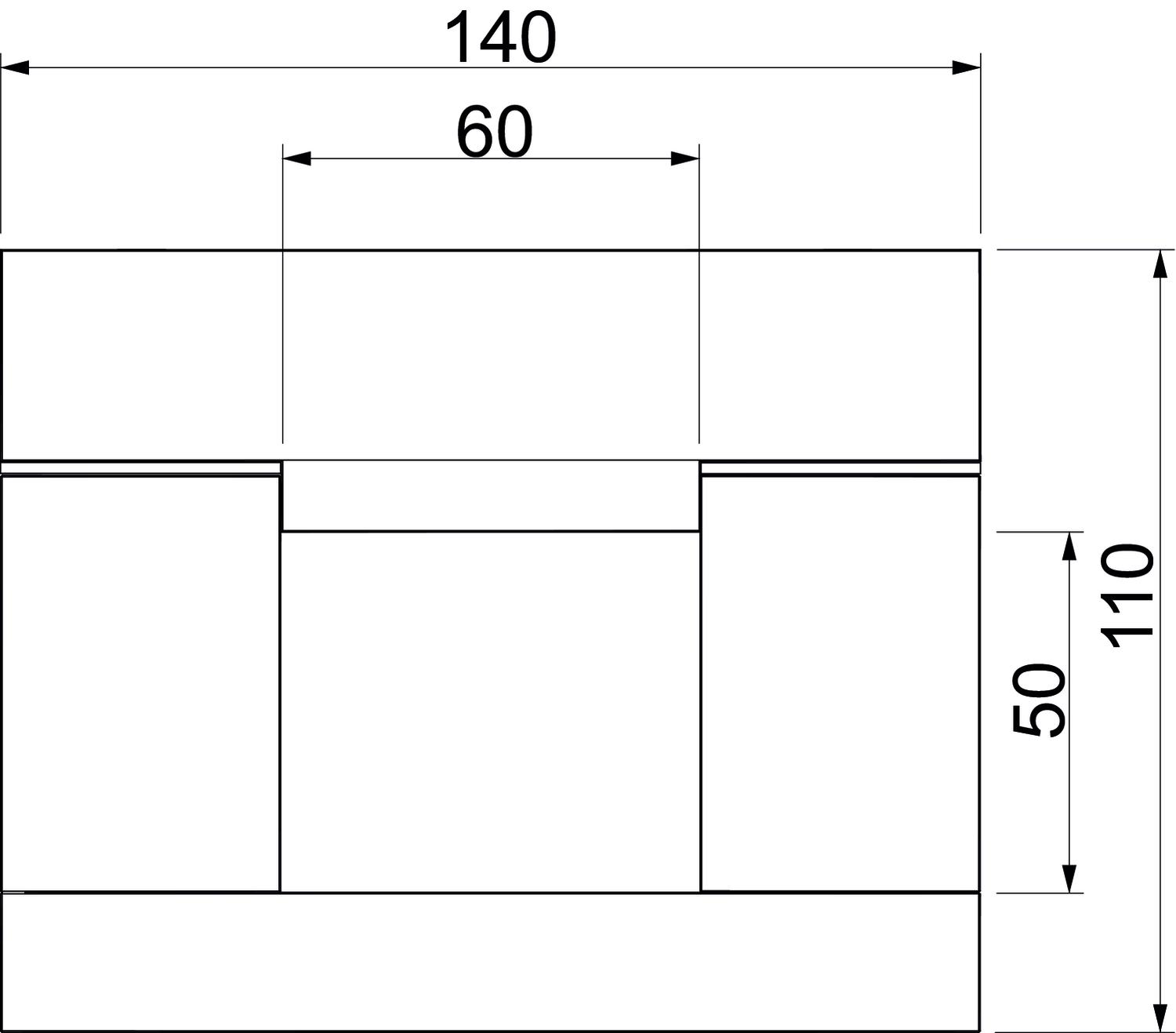

Cote b	60 mm
Cote B	140 mm
Dimension h	50 mm
Dimension	1000x50x60
Dimension H	110 mm
Fixation du couvercle	visser

Gaine	sans
Hauteur	110 mm
Largeur	140 mm
Longueur	1000 mm
Matériau	Béton léger à base de fibres de verre
Matériau de l'isolant	Béton léger à base de fibres de verre
Nombre de faces traitées par flambage	3
Section utile	3000 mm²
Séparateurs possibles	oui

Tous les types

Tous les types

Type	Longueur	Cote B	Cote b	Dimension H	Dimension h	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
BSKD09-K0506	1000 mm	140 mm	60 mm	110 mm	50 mm	7215136	m	1 m	304,40 CHF Prix / 1 m
BSKD09-K0511	1000 mm	190 mm	110 mm	110 mm	50 mm	7215139	m	1 m	351,10 CHF Prix / 1 m
BSKD09-K0521	1000 mm	290 mm	210 mm	110 mm	50 mm	7215141	m	1 m	415,50 CHF Prix / 1 m
BSKD09-K1021	1000 mm	290 mm	210 mm	165 mm	105 mm	7215144	m	1 m	480,10 CHF Prix / 1 m

Accessoires

Accessoires du système

Produits	Type	ELDAS-No.	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
Embout d’extrémité pour goulotte coupe-feu PYROLINE® Con D BSKD09-K0506	BSKD09-E0506	-----	7215261	Pièce	1 Pièce	74,57 CHF Prix / 1 Pièce
Pièce de doublage pour goulotte coupe-feu PYROLINE® Con	KAD-8040	-----	7215464	Pièce	1 Pièce	60,43 CHF Prix / 1 Pièce
Mortier pour goulotte coupe feu	KTM	-----	7215500	Pièce	1 Pièce	55,14 CHF Prix / 1 Pièce
Porte-câbles, verticaux pour goulottes coupe-feu PYROLINE®, hauteur 20 mm	LHS 20	-----	7215288	Pièce	10 Pièce	8,06 CHF Prix / 1 Pièce
Porte-câbles, verticaux pour goulottes coupe-feu PYROLINE®, hauteur 40 mm	LHS 40	-----	7215290	Pièce	10 Pièce	8,59 CHF Prix / 1 Pièce
Plaque d'identification	KS-K DE	-----	7214734	Pièce	10 Pièce	8,24 CHF Prix / 1 Pièce
Plaque d'identification pour installation de câbles	KS-E DE	127 099 649	7205423	Pièce	10 Pièce	5,65 CHF Prix / 1 Pièce
