Goulotte coupe-feu PYROLINE® Con S I90/E30 1000 | 338 | 210 | 140 | 50

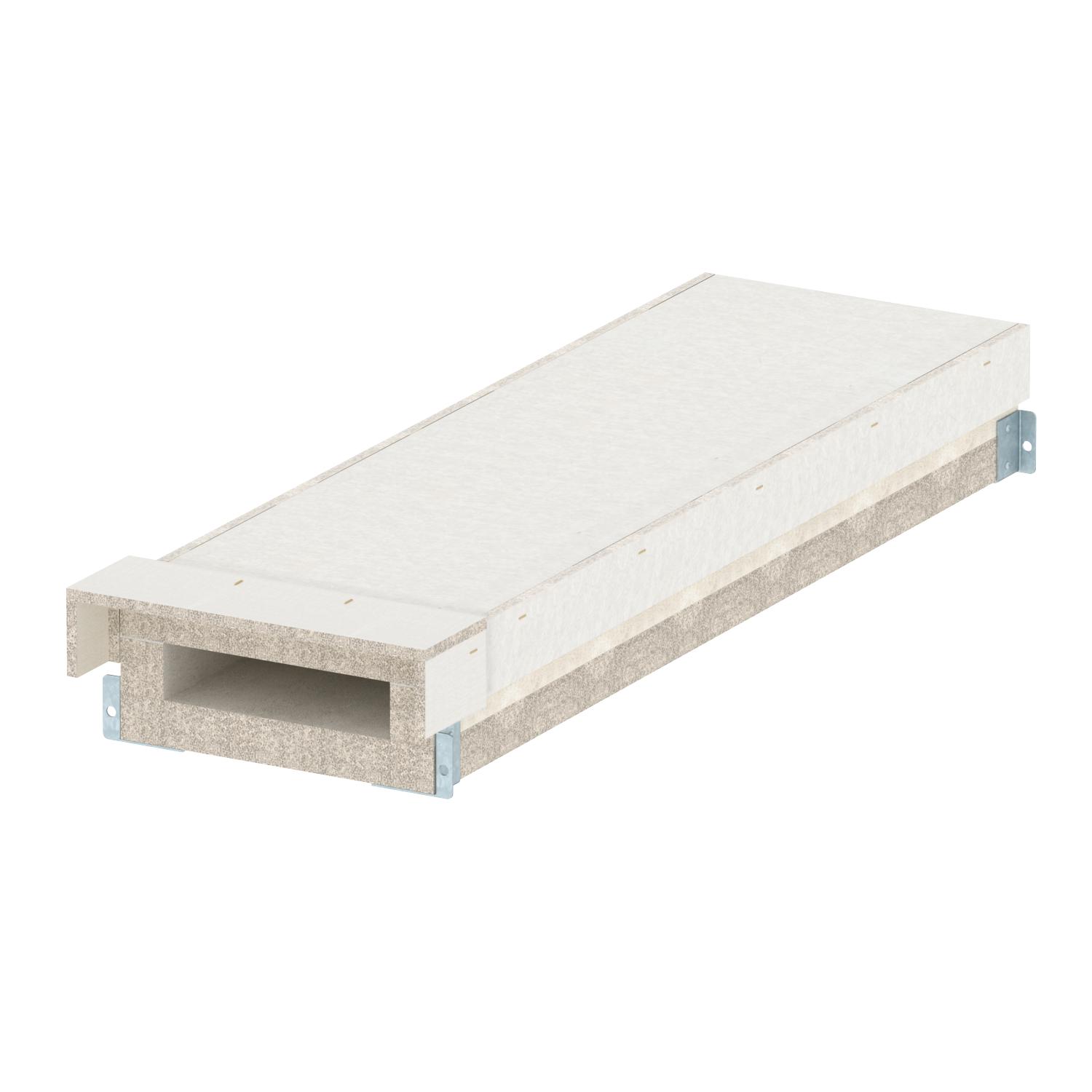

Goulotte coupe-feu PYROLINE® Con S I90/E30

Réf. 7215183 | EAN 4012197308407

Réf. / Type

Longueur	1000 mm

Cote B

Cote b

Dimension H

Dimension h

Description du produit

Description du produit

Goulotte coupe-feu composée de béton allégé armé de fibres de verre résistant à l'humidité et au gel de la classe A1 selon EN 13501-1 relative à la pose coupe-feu de câbles dans des voies d'évacuation et issues de secours et pour la sécurité de fonctionnement des installations essentielles à la sécurité. Classification I90 comme goulotte I selon la norme DIN 4102 partie 11 et classification E30 comme goulotte E selon la norme DIN 4102 partie 12.
Montage de la goulotte sur consoles murales ou en tant que montage au plafond avec pendards et consoles ou sur profilé transversal en U suspendu par des tiges filetées. Des éclisses d’assemblage prêtes à installer permettent un assemblage rapide des éléments de conduit sur site, et les couvercles simplement posés permettent une inspection et un câblage ultérieur rapides.
Conduit coupe-feu avec couvercle et éclisses d'assemblage prémontées, vis de raccordement et bandes d'étanchéité.

Caractéristiques techniques

Caractéristiques techniques

Avec perforation	non
Classe de résistance au feu E - sécurité de fonctionnement	30
Classe de résistance au feu I - conduit d'installation	90
Coloris	gris

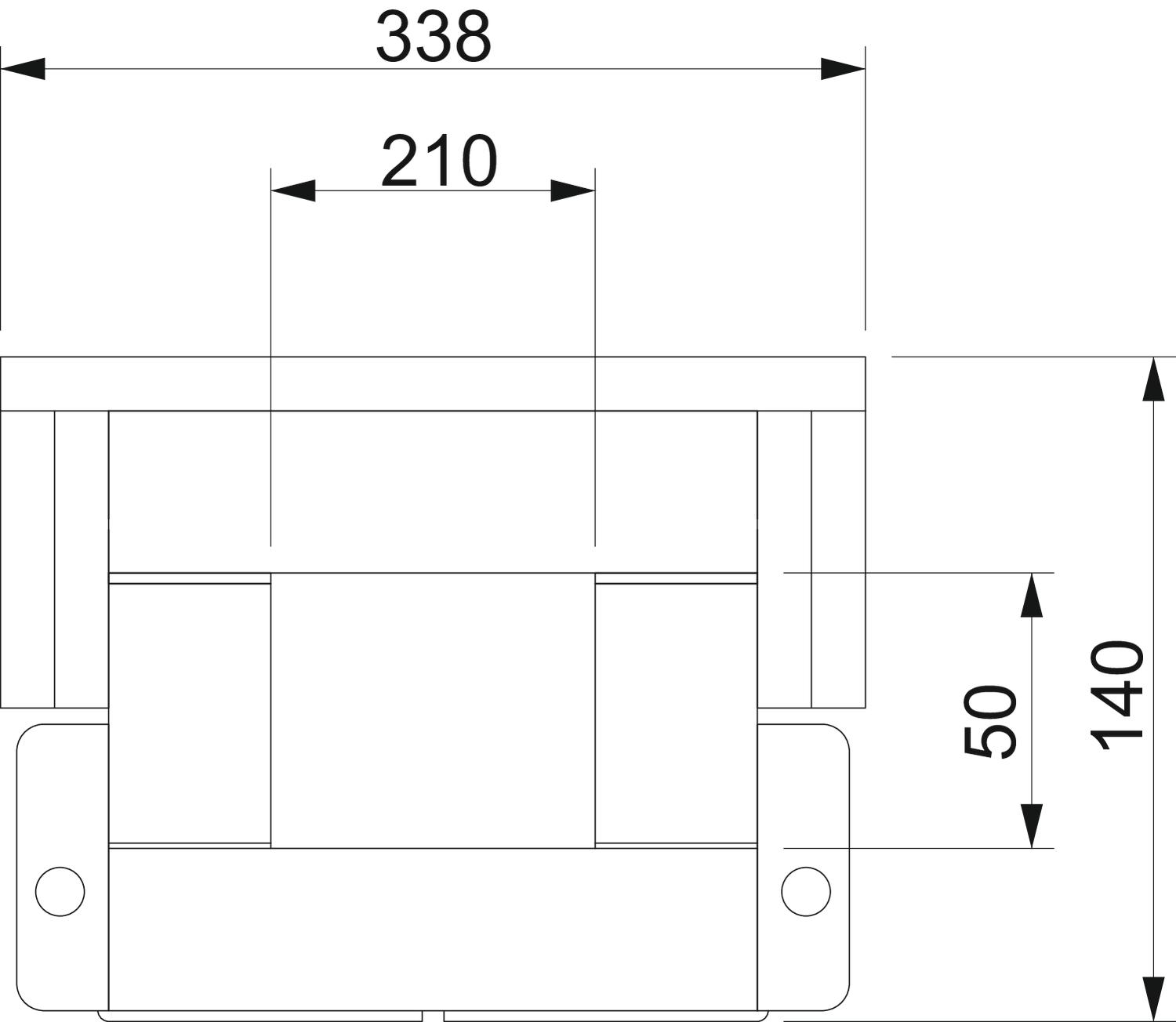

Cote B	338 mm
Cote b	210 mm
Dimension h	50 mm
Dimension	1000x50x210
Dimension H	140 mm
Fixation du couvercle	desserré

Gaine	sans
Hauteur	140 mm
Largeur	338 mm
Longueur	1000 mm
Matériau	Béton léger à base de fibres de verre
Matériau de l'isolant	Béton léger à base de fibres de verre
Nombre de faces traitées par flambage	4
Section utile	10500 mm²
Séparateurs possibles	oui

Tous les types

Tous les types

Type	Longueur	Cote B	Cote b	Dimension H	Dimension h	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
BSKH09-K0506	1000 mm	188 mm	60 mm	140 mm	50 mm	7215175	m	1 m	444,65 CHF Prix / 1 m
BSKH09-K0511	1000 mm	238 mm	110 mm	140 mm	50 mm	7215179	m	1 m	483,80 CHF Prix / 1 m
BSKH09-K0521	1000 mm	338 mm	210 mm	140 mm	50 mm	7215183	m	1 m	557,20 CHF Prix / 1 m
BSKH09-K1021	1000 mm	338 mm	210 mm	195 mm	105 mm	7215187	m	1 m	627,90 CHF Prix / 1 m
BSKH 090521	1000 mm	310 mm	210 mm	120 mm	50 mm	7215182	m	1 m	403,26 CHF Prix / 1 m

Accessoires

Accessoires du système

Produits	Type	ELDAS-No.	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
Coude à 90° pour goulotte coupe-feu PYROLINE® Con S BSKH09-K0521	BSKH09-B0521	-----	7215612	Pièce	1 Pièce	612,25 CHF Prix / 1 Pièce

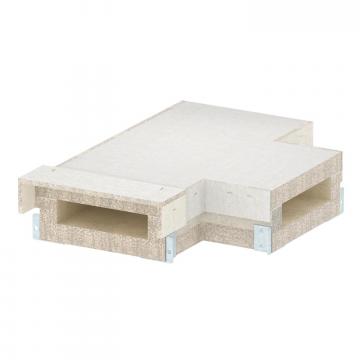

Pièce en T pour goulotte coupe-feu PYROLINE® Con S BSKH09-K0521	BSKH09-T0521	-----	7215641	Pièce	1 Pièce	654,30 CHF Prix / 1 Pièce

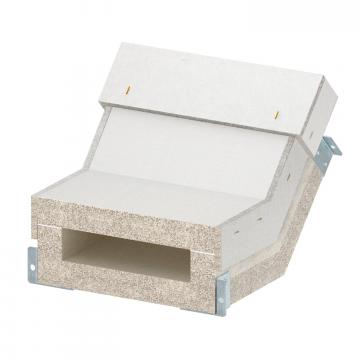

Coude vertical concave pour goulotte coupe-feu PYROLINE® Con S BSKH09-K0521	BSKH09-VS0521	-----	7215654	Pièce	1 Pièce	711,85 CHF Prix / 1 Pièce

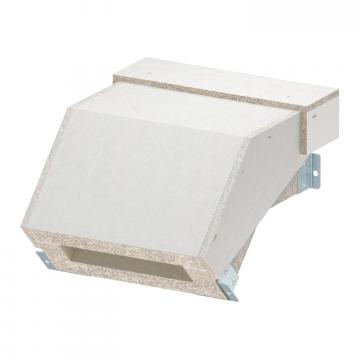

Coude vertical convexe pour goulotte coupe-feu PYROLINE® Con S BSKH09-K0521	BSKH09-VF0521	-----	7215664	Pièce	1 Pièce	711,85 CHF Prix / 1 Pièce

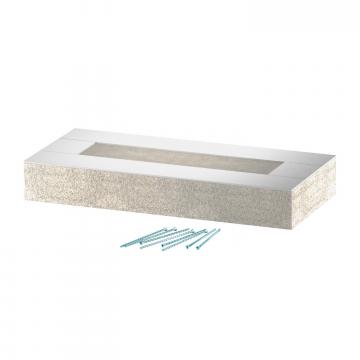

Embout d’extrémité pour goulotte coupe-feu PYROLINE® Con S BSKH09-K0521	BSKH09-E0521	-----	7215595	Pièce	1 Pièce	73,55 CHF Prix / 1 Pièce
Pièce de doublage pour goulotte coupe-feu PYROLINE® Con	KAD-8040	-----	7215464	Pièce	1 Pièce	60,43 CHF Prix / 1 Pièce
Mortier pour goulotte coupe feu	KTM	-----	7215500	Pièce	1 Pièce	55,14 CHF Prix / 1 Pièce
Adaptateur de tige filetée E30	KGA	-----	7215395	Pièce	1 Pièce	26,16 CHF Prix / 1 Pièce
Séparateur 45 FS	TSG 45 FS	127 043 019	6062033	m	3 m	7,52 CHF Prix / 1 m
Vis pour la fixation de séparateur, KRS 6x30	KRS 6x30	-----	3498100	Pièce	200 Pièce	42,06 CHF Prix / 100 Pièce
Plaque d'identification	KS-K DE	-----	7214734	Pièce	10 Pièce	8,24 CHF Prix / 1 Pièce
Plaque d'identification pour installation de câbles	KS-E DE	127 099 649	7205423	Pièce	10 Pièce	5,65 CHF Prix / 1 Pièce
