Goulotte d'appareillage Rapid 80, largeur de goulotte 210, hauteur de goulotte 70, symétrique, double 2000

Goulotte d'appareillage Rapid 80, largeur de goulotte 210, hauteur de goulotte 70, symétrique, double

Réf. 6278400 | EAN 4012195665557

Réf. / Type	6278400 / GS-D70210RW

Longueur	2000 mm

Description du produit

Description du produit

Canal d'allège GS compatible pour un montage direct au mur ou sur des consoles de fixation. La goulotte d'appareillages GS est dotée d'ergots pour la fixation rapide d'un séparateur en acier. La liaison équipotentielle entre les socles de la goulotte est assurée par le raccord. La mesure de protection et la liaison équipotentielle avec la partie inférieure de goulotte est assurée grâce au couvercle auto-connectable breveté. L'ouverture du système fait en réalité 76,5 mm. Le couvercle est à commander séparément.

Des longueurs spéciales jusqu'à 3000 mm de couvercles et de parties inférieures de goulotte ainsi que d'autres couleurs RAL peuvent être réalisées sur demande. Les surfaces visibles des canaux d'allège peintes sont recouvertes d'un film de protection.

Caractéristiques techniques

Caractéristiques techniques

Agrafe de retenue de câbles	non
Coloris	blanc pur; RAL 9010
Couvercle compris dans la livraison	non

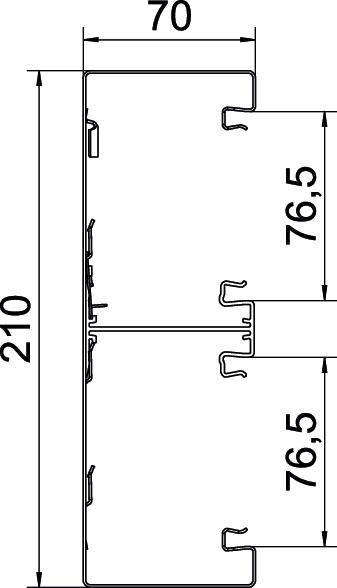

Dimension	70x210x2000
Empreinte CO₂ (GWP) du berceau à la porte	20,0568 kg CO₂e / 1 Mètre
Feuillard de protection	oui
Forme de construction rectangulaire	oui
Hauteur	70 mm
Indice de protection	IP30
Indice de protection code IK	IK10
Largeur	210 mm
Largeur de la partie supérieure	76,5 mm
Largeur de la partie supérieure 2	76,5 mm
Longueur	2000 mm

Matériau	acier
Modèle paroi arrière (face intérieure)	avec loquets de verrouillage
Nombre de parties supérieures	2
nombre de séparateurs enfichables	2
Perforation au fond	avec fond perforé
Perforation de montage dans le fond	oui
Plage de températures d’utilisation max.	60 °C
Plage de températures d’utilisation min.	-25 °C
Raccord de conduit	non
Sans halogène	oui
Section utile	12102 mm²
symétrique	oui
Traitement antibactérien	non
Type de montage des couvercles	à l'intérieur

Tous les types

Tous les types

Type	Longueur	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
GS-D70210RW	2000 mm	6278400	m	2 m	148,51 CHF Prix / 1 m

Accessoires

Accessoires du système

Produits	Type	ELDAS-No.	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
Raccord GS-KUP70	GS-KUP70	127 590 019	6277290	Emb.	1 Emb.	9,79 CHF Prix / 1 Emb.
Boîtier d'appareillage, 71GD6, simple	71GD6	-----	6288610	Pièce	5 Pièce	7,31 CHF Prix / 1 Pièce
Décharge de traction 7ZE	7ZE	127 590 199	6288790	Pièce	50 Pièce	4,18 CHF Prix / 1 Pièce
Couvercle de goulotte en tôle d'acier	GS-OTRW	127 540 229	6279850	m	2 m	25,42 CHF Prix / 1 m
Pince de fixation RKV3V	RKV3V	127 549 004	6288700	Pièce	20 Pièce	0,64 CHF Prix / 1 Pièce
Embout, pour goulotte d'appareillage Rapid 80, type GS-70210	GS-E70210RW	127 567 329	6278070	Pièce	1 Pièce	69,56 CHF Prix / 1 Pièce
Séparateur GS-TW70	GS-TW70	127 590 009	6277090	m	2 m	12,02 CHF Prix / 1 m
Angle extérieur, symétrique, double, pour goulotte d'appareillage Rapid 80, type GS-D70210	GS-DA70210RW	-----	6278410	Pièce	1 Pièce	343,96 CHF Prix / 1 Pièce
Couvercle pour angle extérieur en tôle d'acier	GS-OTARW	-----	6279870	Pièce	1 Pièce	59,25 CHF Prix / 1 Pièce
Angle plat, symétrique, concave, double, pour goulotte d'appareillage Rapid 80, type GS-D70210	GS-DFS70210RW	-----	6278420	Pièce	1 Pièce	409,74 CHF Prix / 1 Pièce
Angle plat, symétrique, convexe, double, pour goulotte d'appareillage Rapid 80, type GS-D70210	GS-DFF70210RW	-----	6278430	Pièce	1 Pièce	409,74 CHF Prix / 1 Pièce
Couvercle pour angle plat en tôle d'acier	GS-OTFRW	-----	6279860	Pièce	1 Pièce	59,25 CHF Prix / 1 Pièce
Angle intérieur, asymétrique, double, pour goulotte d'appareillage Rapid 80, type GS-D70210	GS-DI70210RW	-----	6278440	Pièce	1 Pièce	150,34 CHF Prix / 1 Pièce
Té de dérivation, double, symétrique, pour goulotte d'appareillage Rapid 80, type GS-D70210	GS-DT70210RW	-----	6278460	Pièce	1 Pièce	278,12 CHF Prix / 1 Pièce
Clip raidisseur de goulotte KL80A	KL80A	127 549 104	6288640	Pièce	20 Pièce	3,49 CHF Prix / 1 Pièce
Équerre de raccordement du conducteur de protection	8AWR	127 590 109	6288704	Pièce	10 Pièce	4,53 CHF Prix / 1 Pièce
