Goulotte sous plinthe SL
Goulottes pour séjour à valeur ajoutée pour une installation électrique flexible
Les goulottes plinthe SL permettent une installation électrique rapide et facile. Leur construction modulaire en harmonie avec la pratique permet de gagner beaucoup de temps lors du montage, grâce à elles, la pose de câbles n’a jamais été aussi simple.
Les composants du système assurent une alimentation électrique variable et individuelle. Disponible dans trois dimensions différentes, la goulotte sous plinthe peut ainsi s’adapter sans problème à n’importe quelle pièce et à ses conditions.

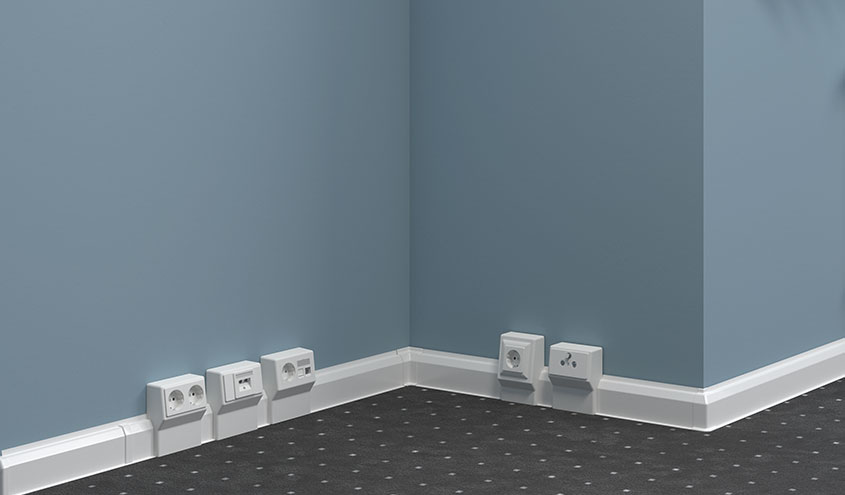

Fini l’enchevêtrement de câbles ! Les supports d’appareillage peuvent être posés à n’importe quel endroit de la goulotte.
Les prises de courant telles que les modules informatiques et multimédia peuvent être placés là où elles sont nécessaires. L’installation est très facile grâce au support d’appareillage pouvant être équipé de la série Module 45 d’OBO.
Aperçu des avantages des goulottes plinthe SL :
- Les goulottes sous plinthe SL conviennent à toutes les applications dans les immeubles ou les maisons individuelles, aussi bien pour les nouvelles constructions que pour la rénovation de bâtiments anciens.
- Support d’appareillage avec la série Module 45 d’OBO pour une installation particulièrement aisée
- Des accessoires, permettant le respect des classes de protection, complètent la gamme de goulottes sous plinthe.
- La gamme de produits comprend les dimensions 20 x 50 mm, 20 x 70 mm et 20 x 110 mm.
- Solutions de raccordement pour tous les appareillages standard avec cadre-support et étrier-support
- La longueur des profils standard est de 2 mètres.
- Variantes de couleur : pour toutes les largeurs de goulotte à disposition, des versions de couleur blanc pur RAL 9010 sont disponibles
Goulotte sous plinthe avec de nombreuses variantes
La goulotte sous plinthe est disponible dans trois dimensions différentes. Elle s’adapte ainsi à tous les espaces et à toutes les conditions.
- La goulotte sous plinthe SL simple est la solution qui convient pour l’installation à hauteur du plancher.
- La goulotte sous plinthe SL-T peut être intégrée dans la moquette, s’adaptant parfaitement au revêtement de sol et se fondant dans la pièce en toute discrétion.
- La goulotte sous plinthe SL-L est idéale pour une application sur des murs irréguliers. Les lèvres d’étanchéité de 6 mm de large compensent aisément les irrégularités du sol ou des murs. Elles garantissent ainsi une étanchéité sans faille.
En détail : lèvre d’étanchéité adapté aux bâtiments anciens pour SL-L
La goulotte sous plinthe SL-L avec lèvre d’étanchéité aux extrémités évasées offre en plus les avantages suivants :
- Alimentation pratique grâce à une goulotte en triangle verticale
- Compensation de profondeur possible jusqu’à 5 mm
- Aucune pénétration de saleté dans la goulotte sous plinthe.
- Matériau souple, adaptation optimale
- Angle aplati
Classification selon DIN EN 50085-2-1
La norme européenne DIN EN 50085-2-1 fixe des exigences et des contrôles pour les systèmes de goulotte d’installation électrique nécessaires pour accueillir et séparer les conducteurs, câbles et conduits isolés.
Les systèmes de goulotte sous plinthe SL, SL-L et SL-T sont dotés de parois de séparation intégrées. Ils permettent ainsi l’installation de câbles et de conduits de différents niveaux de tension dans une goulotte. Malgré de nombreuses fonctions et solutions à l’intérieur, les goulottes sous plinthe, d’une largeur de 50, 70 et 110 mm et d’une hauteur de 20 mm, sont difficiles à différencier visuellement des plinthes normales. Elles s’intègrent ainsi parfaitement dans la pièce.
Goulottes sous plinthe SL et Modul 45 : la combinaison pour une flexibilité maximale
Les supports d’appareillage peuvent être posés à n’importe quel endroit des goulottes sous plinthe SL. Fini l’enchevêtrement de câbles ! Le montage est on ne peut plus simple : le support d’appareillage est fixé au-dessus du socle et simplement vissé au mur. Le support d’appareillage destiné à la série Module 45 d’OBO peut être équipé d’alimentations, de modules informatiques et multimédia. Les appareils Module 45 d’OBO procurent la solution appropriée pour chaque application. Pour vous offrir une sécurité et une flexibilité maximales.
Grâce à des composants de système coordonnés, le montage d’appareils standard se fait facilement et rapidement. Parmi ces composants de système se trouvent :
- Support d’appareillage pour vissage au mur
- Cache avant à clipser
- Plaques d’adaptation latérales de la hauteur des plinthes
- Recouvrement supplémentaire pour raccords DIN
Regardez notre vidéo dédiée au montage de la goulotte sous plinthe SL.
Informations complémentaires
Vous trouverez d’autres instructions pas à pas, par exemple pour le montage des supports d’appareillage SL avec prise double, dans notre brochure sur la goulotte sous plinthe SL.
