Languette de mise à la terre type 950

Réf. 5050030 | EAN 4012195386117

Réf. / Type

Cote A

Cote X

Plage de serrage D min.

Plage de serrage D max.

Description du produit

Description du produit

• Pour tuyaux de Ø 1/4 - 2 pouces
• Possibilités de raccordement : câbles jusqu'à 35 mm² ou conducteurs ronds jusqu'à Ø 6 mm
• Avec barre de pression imperdable, 2 vis à tête cylindrique M6 x 16 et 1 vis à tête hexagonale M6 x 16 en acier, galvanisé, partie supérieure du collier et partie inférieure en zinc moulé sous pression

Caractéristiques techniques

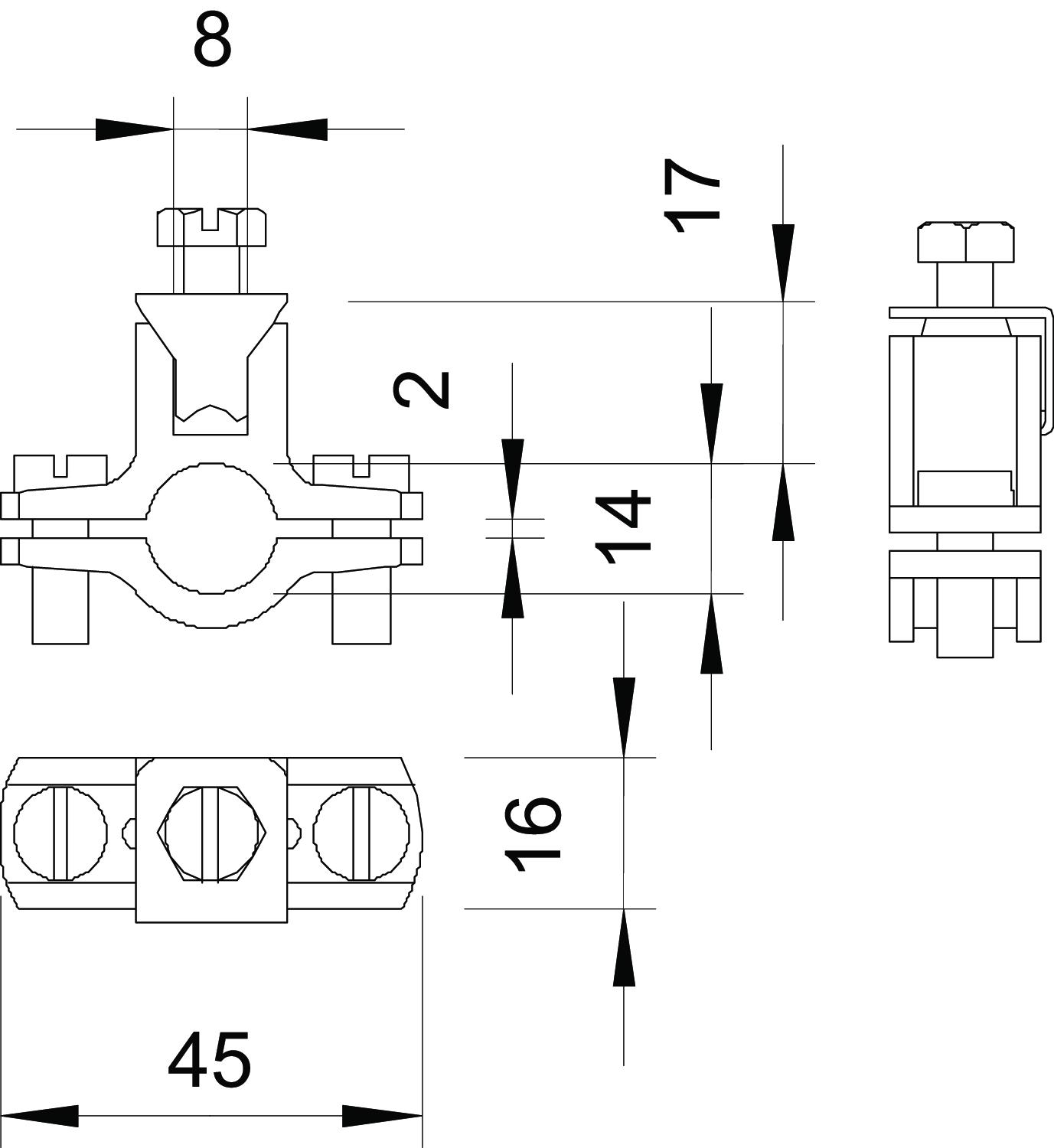

Dimensions

Cote A	45 mm
Cote D	14 mm
Cote X	2 mm
Dimension	1/4"
Matériau	zinc moulé sous pression
Nombre de conducteurs	1

Plage de serrage D	1/4
Plage de serrage D max.	14 mm
Plage de serrage D min.	12 mm
Section du câble à raccorder max.	35 mm²
Surface	galvanisé

Tous les types

Tous les types

Type	Cote A	Cote X	Plage de serrage D min.	Plage de serrage D max.	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
950 Z 1/4	45 mm	2 mm	12 mm	14 mm	5050030	Pièce	10 Pièce	393,85 CHF Prix / 100 Pièce
950 Z 3/8	50 mm	2 mm	15,5 mm	17,5 mm	5050057	Pièce	10 Pièce	435,54 CHF Prix / 100 Pièce
950 Z 1/2	54 mm	2,5 mm	20 mm	22,5 mm	5050073	Pièce	10 Pièce	469,64 CHF Prix / 100 Pièce
950 Z 3/4	61 mm	3 mm	25 mm	28 mm	5050081	Pièce	10 Pièce	511,44 CHF Prix / 100 Pièce
950 Z 1	66 mm	3 mm	31,5 mm	34,5 mm	5050111	Pièce	10 Pièce	527,66 CHF Prix / 100 Pièce
950 Z 1 1/4	78 mm	3 mm	40,5 mm	43,5 mm	5050138	Pièce	10 Pièce	544,82 CHF Prix / 100 Pièce
950 Z 1 1/2	84 mm	3 mm	46,5 mm	49,5 mm	5050154	Pièce	10 Pièce	561,88 CHF Prix / 100 Pièce
950 Z 1 3/4	88 mm	3 mm	51 mm	54 mm	5050170	Pièce	10 Pièce	620,06 CHF Prix / 100 Pièce
950 Z 2	96 mm	3 mm	58,5 mm	61,5 mm	5050197	Pièce	10 Pièce	654,05 CHF Prix / 100 Pièce
