Parafoudre combiné V50, 3+NPE, 280 V
Réf. 5093596 | EAN 4012196423224
- Description du produit
-
Description du produitParafoudre combiné de type 1 + 2 selon DIN EN 61643-11
• Idéal pour la protection des Wallbox et des véhicules qui y branchés
• Pour la liaison équipotentielle de protection contre la foudre selon VDE 0185-305 (CEI 62305)

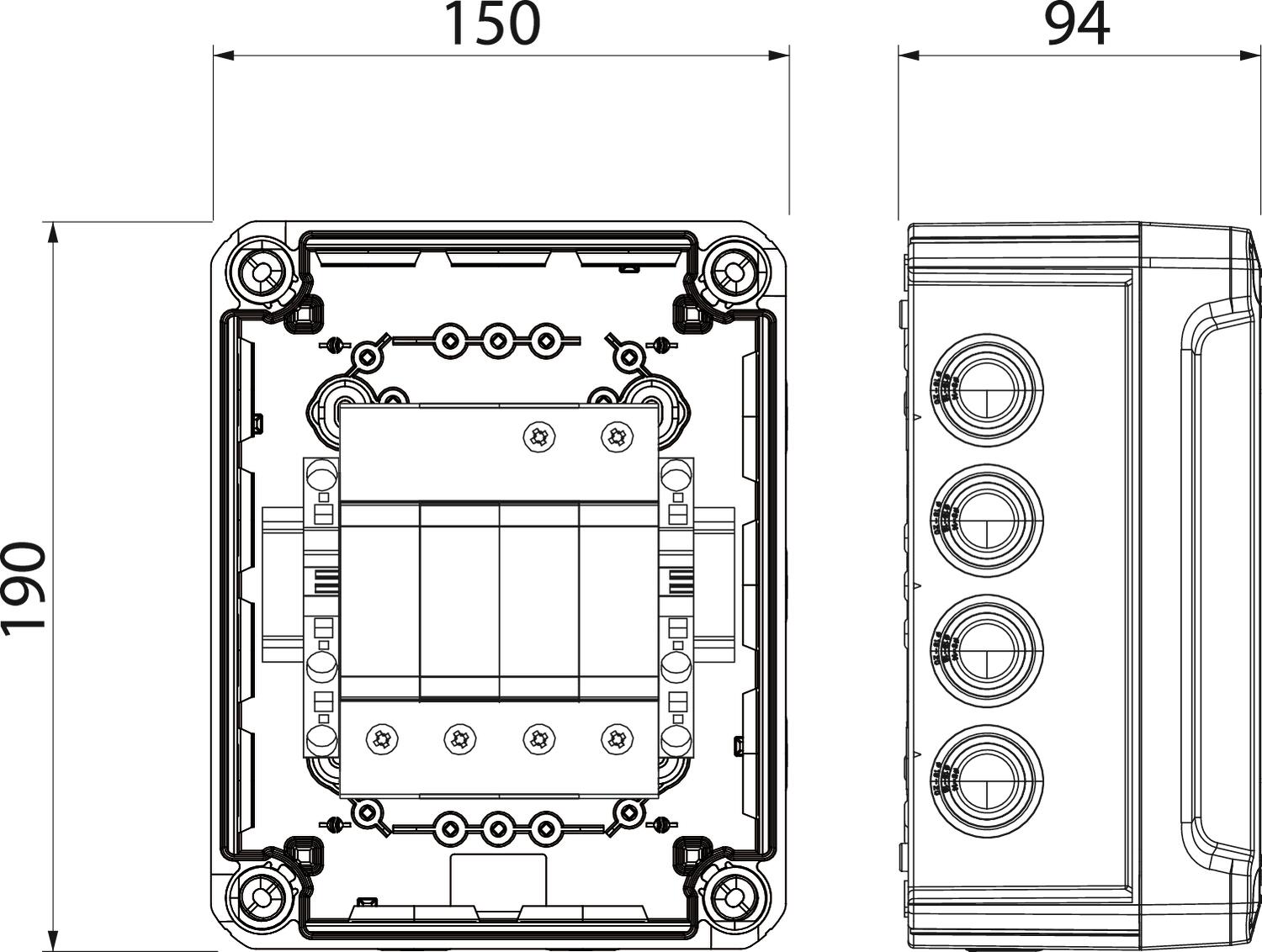

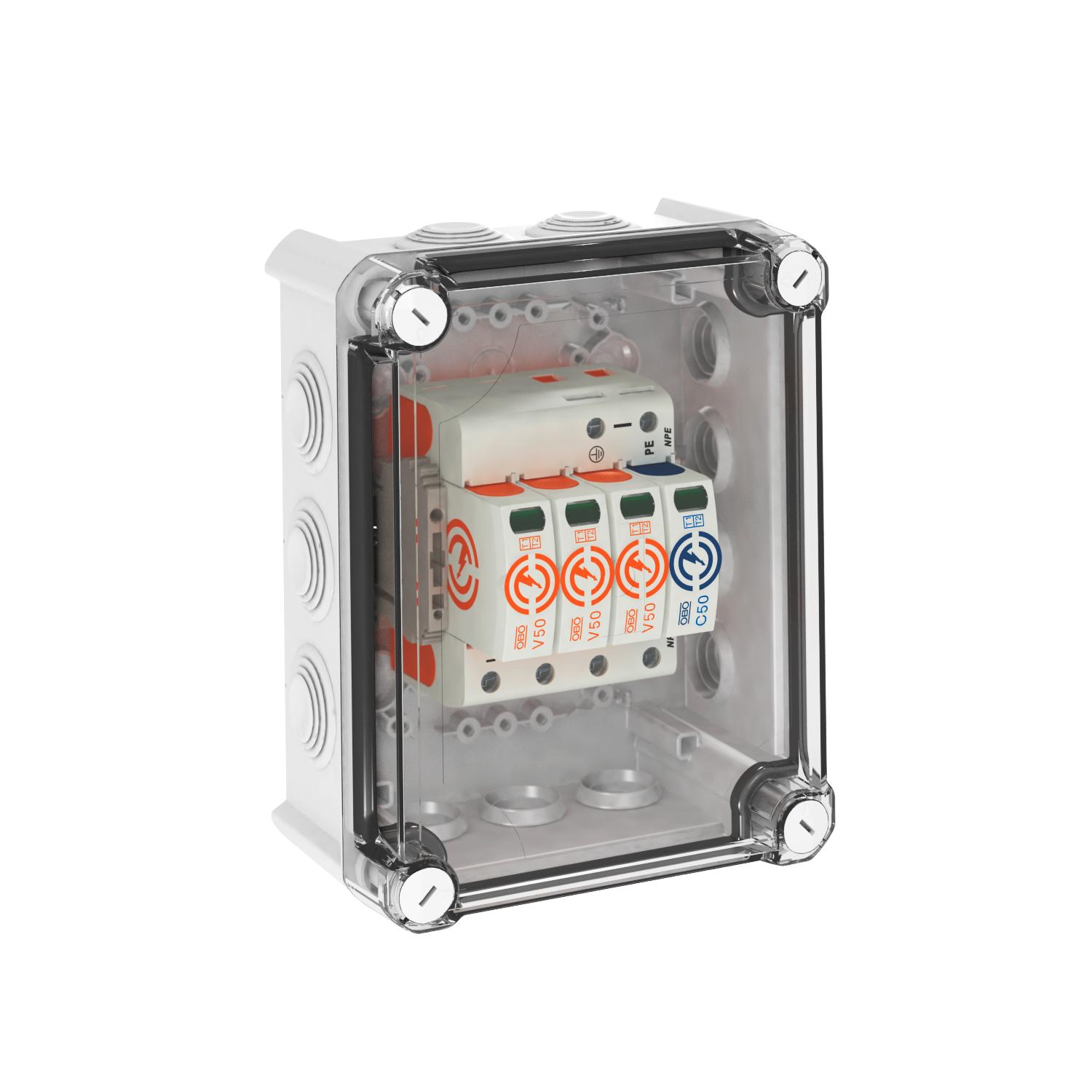

• Unité complète, prémontée et prête pour le raccordement dans un boîtier en polycarbonate (IP66)
• Capacité d’écoulement de courant 12,5 kA (10/350) par pôle et jusqu’à 50 kA (10/350) au total
Application: chargeur CA jusqu’à 22 kW, liaison équipotentielle de foudre pour les bâtiments des classes III et IV.
En cas de risque de condensation due au vent, à la glace, à la température ou au soleil, des mesures complémentaires peuvent être nécessaires !
* Complet = cartouche et base
-
- Caractéristiques techniques
-
Caractéristiques techniques
Capacité de coupure de courant de suite (eff) [N-PE] 0,1 kA Couple de serrage 4 Nm Courant de choc de décharge (10/350 μs) 12,5 kA Courant de foudre (10/350) [total] 50 kA Courant de fuite (8/20 µs) [total] 50 kA Courant de fuite maximal (8/20 μs) 50 kA Courant de fuite maximal (8/20 μs) [L-N] 50 kA Courant de fuite nominal (8/20 μs) 30 kA Courant de fuite nominal (8/20 μs) [L-N] 30 kA Dimension 280V Écartement minimal 1,5 mm fusible de puissance intégré non fusible de puissance maximum 160 A Homologations VDE Indice de protection IP66 Modèle des pôles 3+N/PE Niveau de protection [L-N] ≤1,3 Nombre de pôles 3 Protection maximale contre les surtensions côté réseau 160 A gL/gG Report d'alarme non Résistance aux courts-circuits avec la protection maximale contre les surtensions côté réseau 50 kA eff Section de conducteur flexible (à fils de faible diamètre) max. 2 AWG Section de conducteur flexible (à fils de faible diamètre) max. 35 mm² Section de conducteur flexible (à fils de faible diamètre) min. 1,5 mm² Section de conducteur flexible (à fils de faible diamètre) min. 16 AWG Section de conducteur rigide (unifilaire/multifilaire) max. 2 AWG Section de conducteur rigide (unifilaire/multifilaire) max. 35 mm² Section de conducteur rigide (unifilaire/multifilaire) min. 1,5 mm² Section de conducteur rigide (unifilaire/multifilaire) min. 16 AWG Section de raccordement des bornes FM max. 1,5 mm² Section de raccordement des bornes FM max. 16 AWG Section de raccordement des bornes FM min. 0,5 mm² Section de raccordement des bornes FM min. 21 AWG signalisation sur l'appareil optique soufflage non SPD selon CEI 61643-1 classe I+II SPD selon EN 61643-11 Type 1+2 SPD selon UL 1449 Type 4 Température de service max. 80 °C Température de service min. -40 °C temps de réponse <25 ns Tension continue max. (L-N) 280 V tension continue max. (N-PE) 255 V Tension max. permanente CA 280 V Tension max. permanente CC 350 V Tension nominale CA (50 / 60 Hz) 230 V Tension résiduelle [L-N] @ 1 kA 0,7 kV Tension résiduelle [L-N] @ 5 kA 0,8 kV Tension résiduelle [L-N] à 12,5 kA 1 kV Tension TOV [L-N] - fail safe mode - 120 min 440 V Tension TOV [L-N] - withstand mode - 5 s 335 V Tension TOV [N-PE] - withstand mode - 200 ms 1200 V Type de montage prémonté dans le boîtier Type de réseau TN oui Type de réseau TN-C-S oui Type de réseau TN-S oui Type de réseau TT oui type du réseau autres - Tous les types
