Petit canal AZ 200 A2

Réf. / Type	6075355 / AZK 200 A2

Longueur	3000 mm

Largeur	200 mm

Épaisseur de tôle	1,5 mm

Sécurité de fonctionnement	non

Description du produit

Description du produit

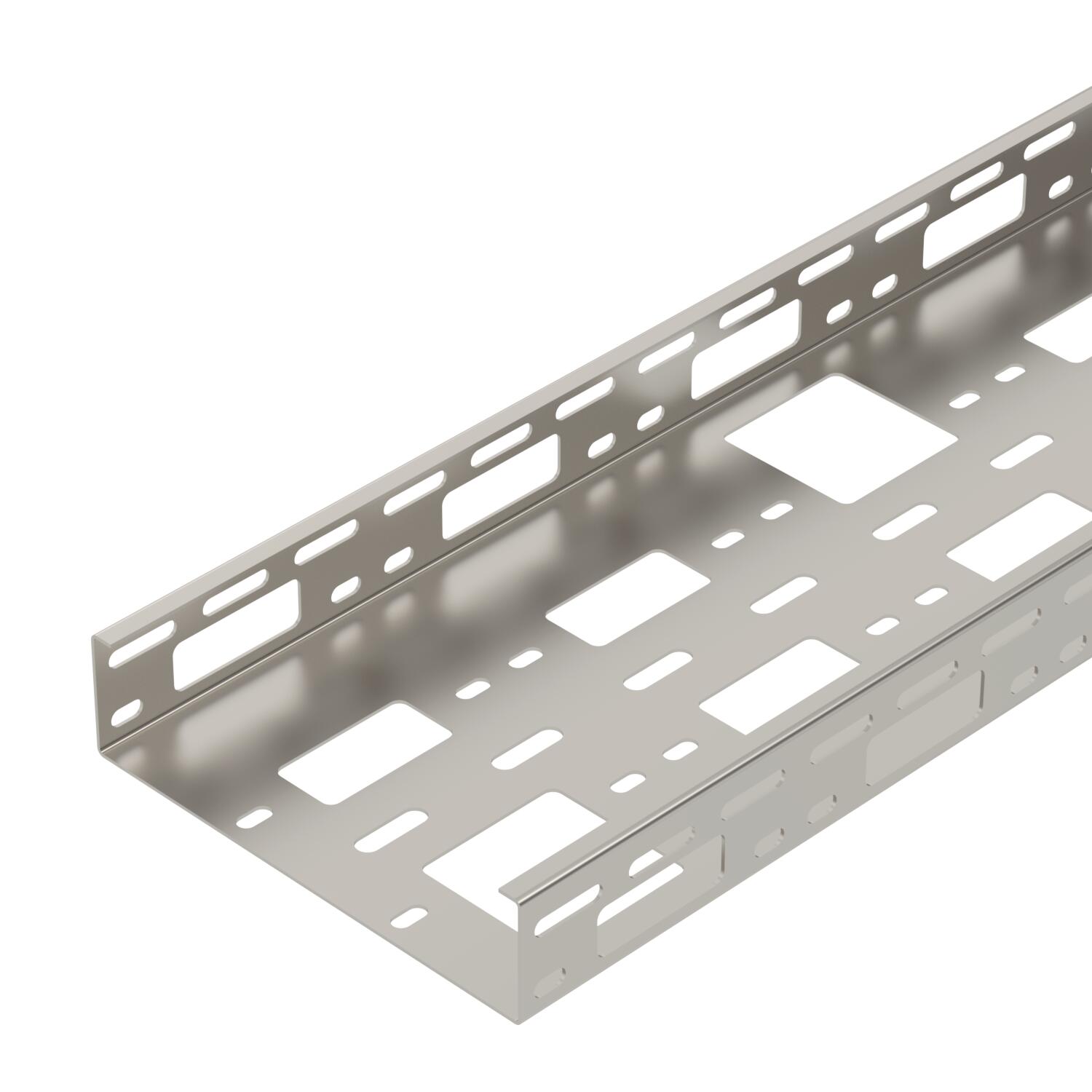

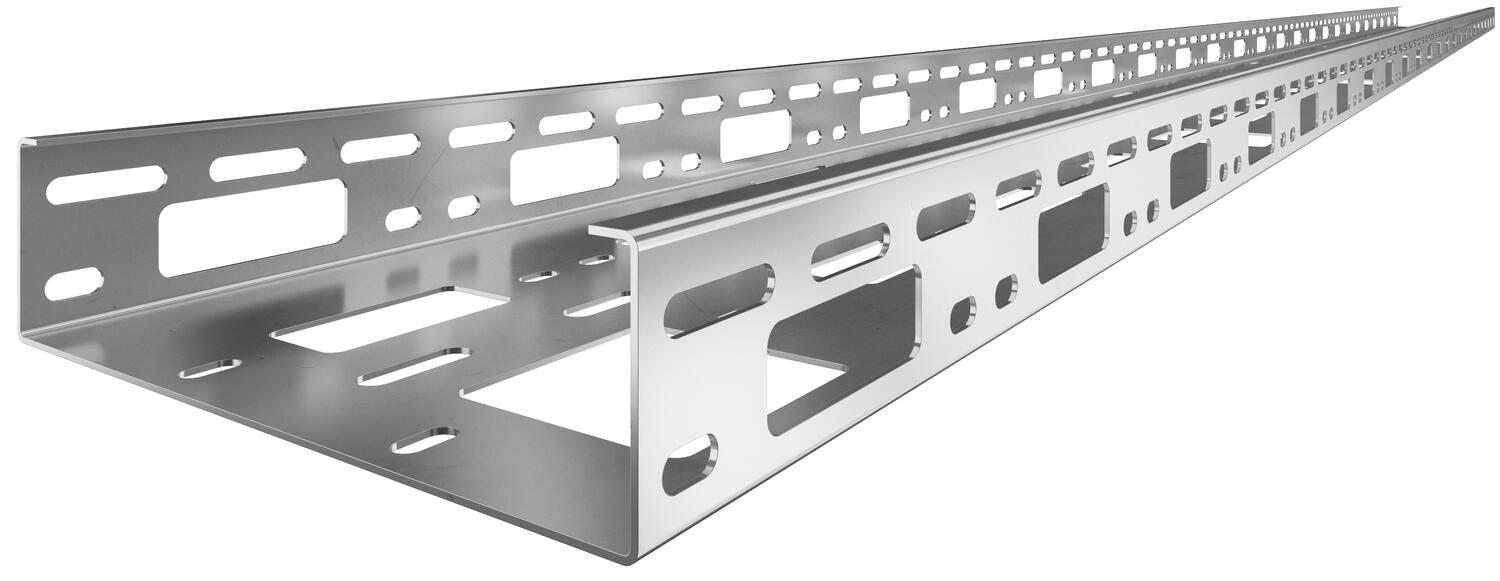

Petite goulotte AZ d'une hauteur d'aile de 50 mm.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.

Caractéristiques techniques

Acier inoxydable, décapé	non
Coloris	acier inoxydable
Cote B	200 mm

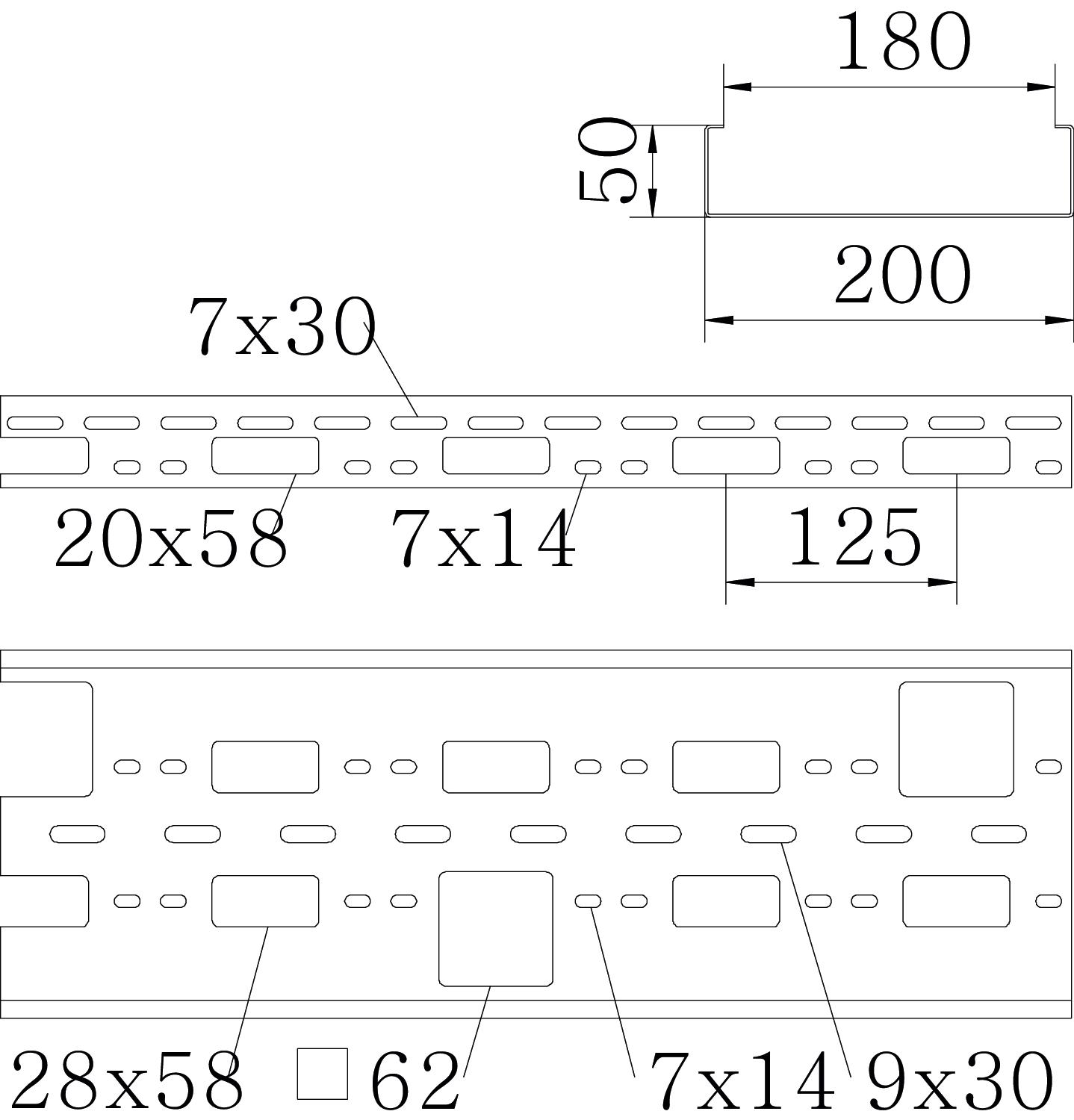

Dimension	50x200x1,5
Dimension	50x200x3000
Distance entre support 1,5m	1,9 kN/m
Distance entre support 2,0m	1,3 kN/m
Distance entre supports 1,0m	2,5 kN/m
Distance entre supports 2,5m	0,8 kN/m
Distance entre supports 3,0m	0,3 kN/m
Empreinte CO₂ (GWP) du berceau à la porte	17,911 kg CO₂e / 1 Mètre
Épaisseur de tôle	1,5 mm
Hauteur	50 mm

Largeur	200 mm
Longueur	3000 mm
Matériau	acier inoxydable 1.4301
Modèle longue portée	non
Perforation de montage dans le fond	oui
Perforation latérale	oui
Schéma de perçage NATO	non
Section utile	10000 mm²
Section utile	100 cm²
Sécurité de fonctionnement	non
Surface	nu, traité
Version du connecteur	sans raccord

Caractéristiques techniques

Charge admissible de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de longeron en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de longeron en fonction de l'espacement d'appui

Tous les types

Type	Longueur	Largeur	Épaisseur de tôle	Sécurité de fonctionnement	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
AZK 200 A2	3000 mm	200 mm	1,5 mm	non	6075355	m	3 m	212,32 CHF Prix / 1 m

Accessoires

Produits	Type	ELDAS-No.	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
Raccord droit/coudé A2	VF AZK A2	127 018 039	6066569	Pièce	10 Pièce	8,36 CHF Prix / 1 Pièce
Bague de protection des câbles 915 PE	KSR-915 PE	127 019 919	6066704	Pièce	25 Pièce	2,82 CHF Prix / 1 Pièce
Bague de protection des câbles	KSR-910 PE	127 019 909	6066712	Pièce	25 Pièce	2,65 CHF Prix / 1 Pièce
Couvercle avec verrou tournant A2	AZDMD 200 A2	-----	6080895	m	3 m	148,30 CHF Prix / 1 m
