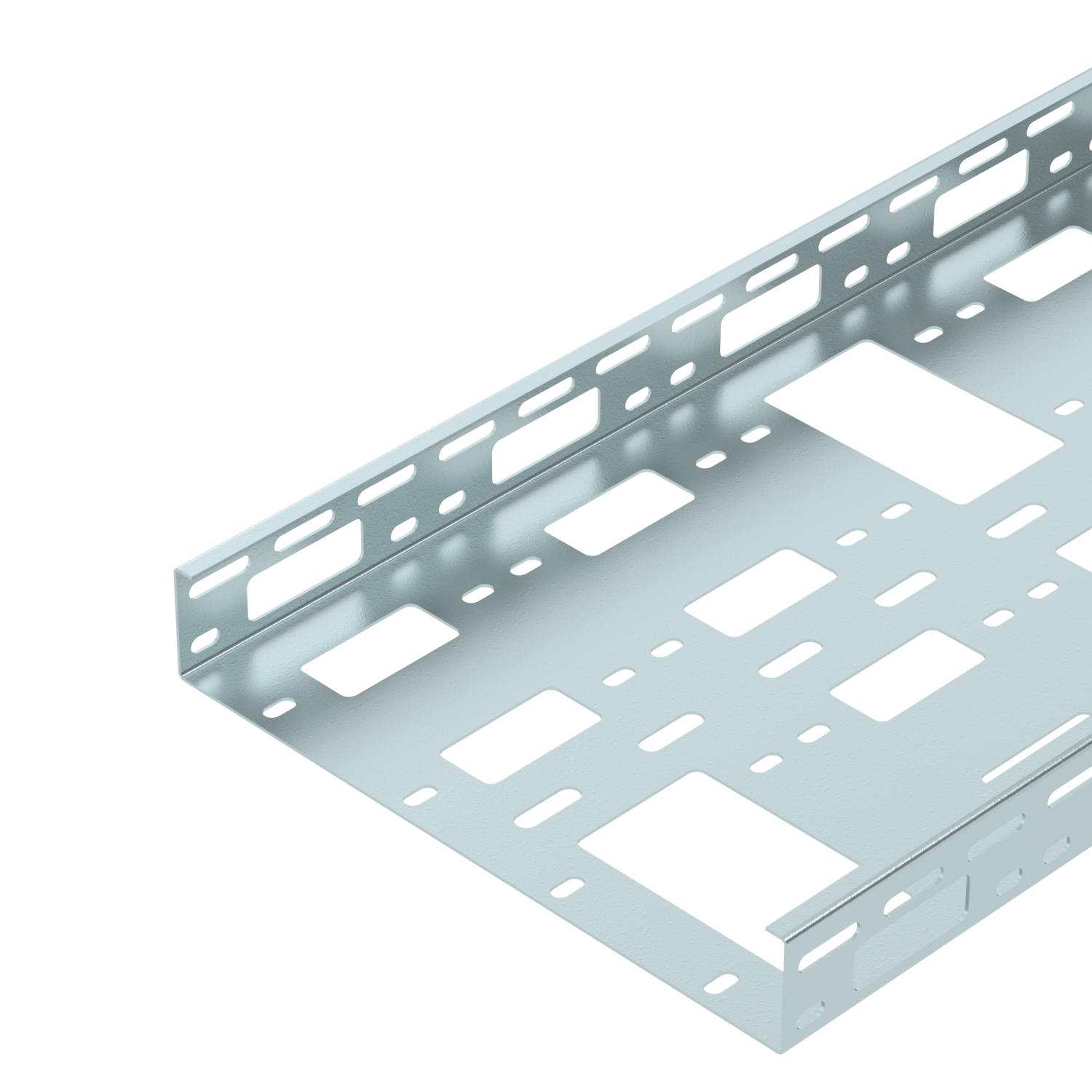

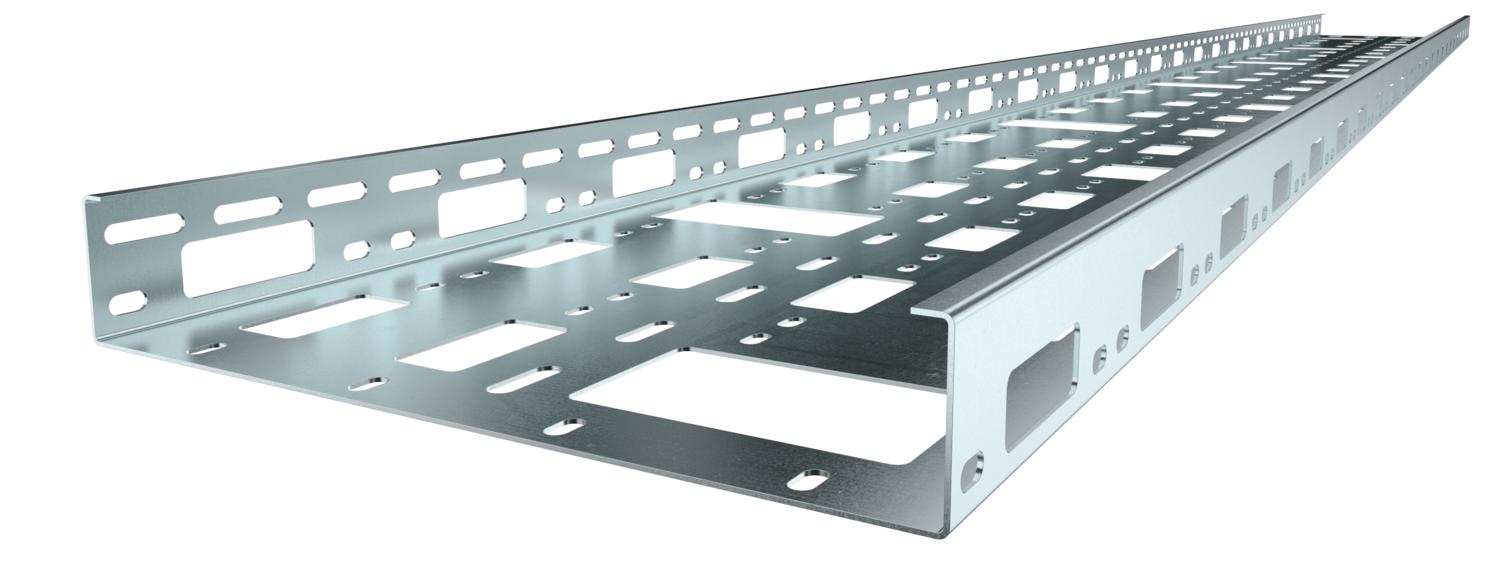

Petit canal AZ 300 FS

Réf. / Type	6075370 / AZK 300 FS

Longueur	3000 mm

Largeur	300 mm

Épaisseur de tôle	1,5 mm

Sécurité de fonctionnement	non

Description du produit

Description du produit

Petite goulotte AZ d'une hauteur d'aile de 50 mm.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.

Caractéristiques techniques

Acier inoxydable, décapé	non
Coloris	zinc

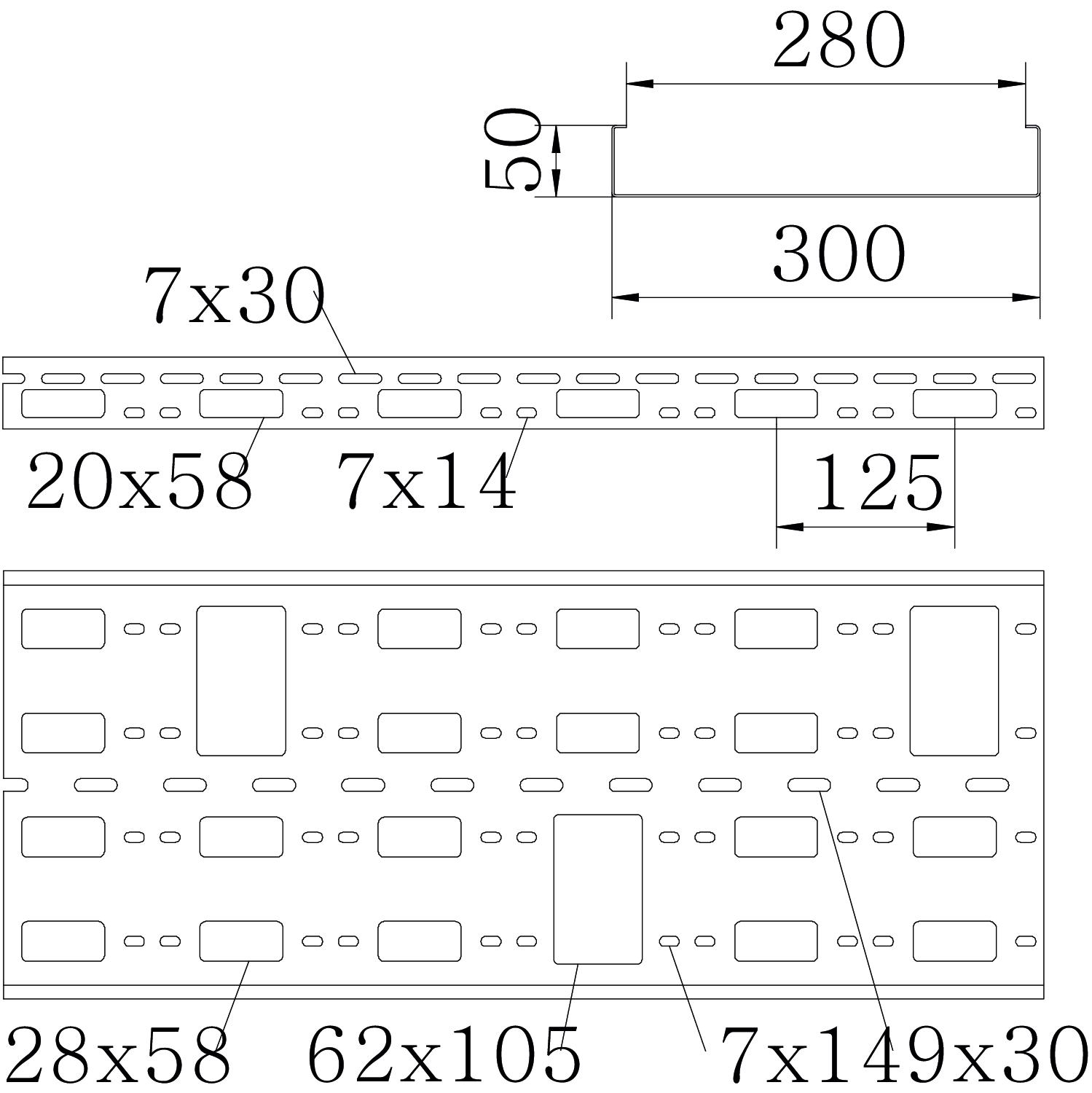

Dimension	50x300x1,5
Dimension	50x300x3000
Distance entre support 1,5m	1,5 kN/m
Distance entre support 2,0m	1,2 kN/m
Distance entre supports 1,0m	1,9 kN/m
Distance entre supports 2,5m	0,8 kN/m
Distance entre supports 3,0m	0,3 kN/m
Empreinte CO₂ (GWP) du berceau à la porte	11,187 kg CO₂e / 1 Mètre
Épaisseur de tôle	1,5 mm
Hauteur	50 mm

Largeur	300 mm
Longueur	3000 mm
Matériau	acier
Modèle longue portée	non
Perforation de montage dans le fond	oui
Perforation latérale	oui
Schéma de perçage NATO	non
Section utile	15000 mm²
Section utile	150 cm²
Sécurité de fonctionnement	non
Surface	galvanisé sendzimir
Version du connecteur	sans raccord

Caractéristiques techniques

Charge admissible de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de longeron en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de longeron en fonction de l'espacement d'appui

Tous les types

Type	Longueur	Largeur	Épaisseur de tôle	Sécurité de fonctionnement	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
AZK 300 FS	3000 mm	300 mm	1,5 mm	non	6075370	m	3 m	71,17 CHF Prix / 1 m

Accessoires

Produits	Type	ELDAS-No.	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
Raccord droit/coudé 50 FT	VF AZK FT	127 018 059	6066550	Pièce	25 Pièce	5,05 CHF Prix / 1 Pièce
Bague de protection des câbles 915 PE	KSR-915 PE	127 019 919	6066704	Pièce	25 Pièce	2,82 CHF Prix / 1 Pièce
Bague de protection des câbles	KSR-910 PE	127 019 909	6066712	Pièce	25 Pièce	2,65 CHF Prix / 1 Pièce

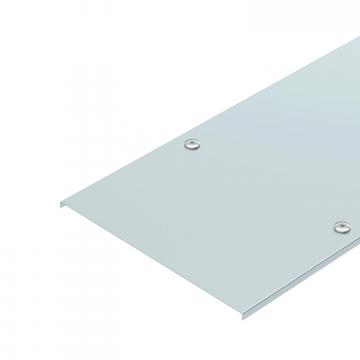

Couvercle avec verrou tournant FS	AZDMD 300 FS	-----	6080910	m	3 m	55,66 CHF Prix / 1 m
