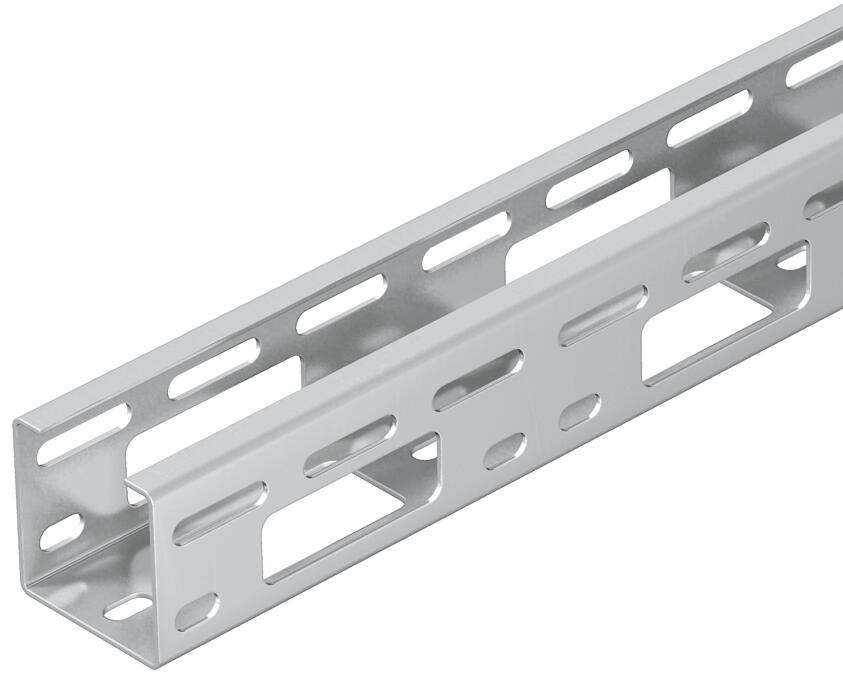

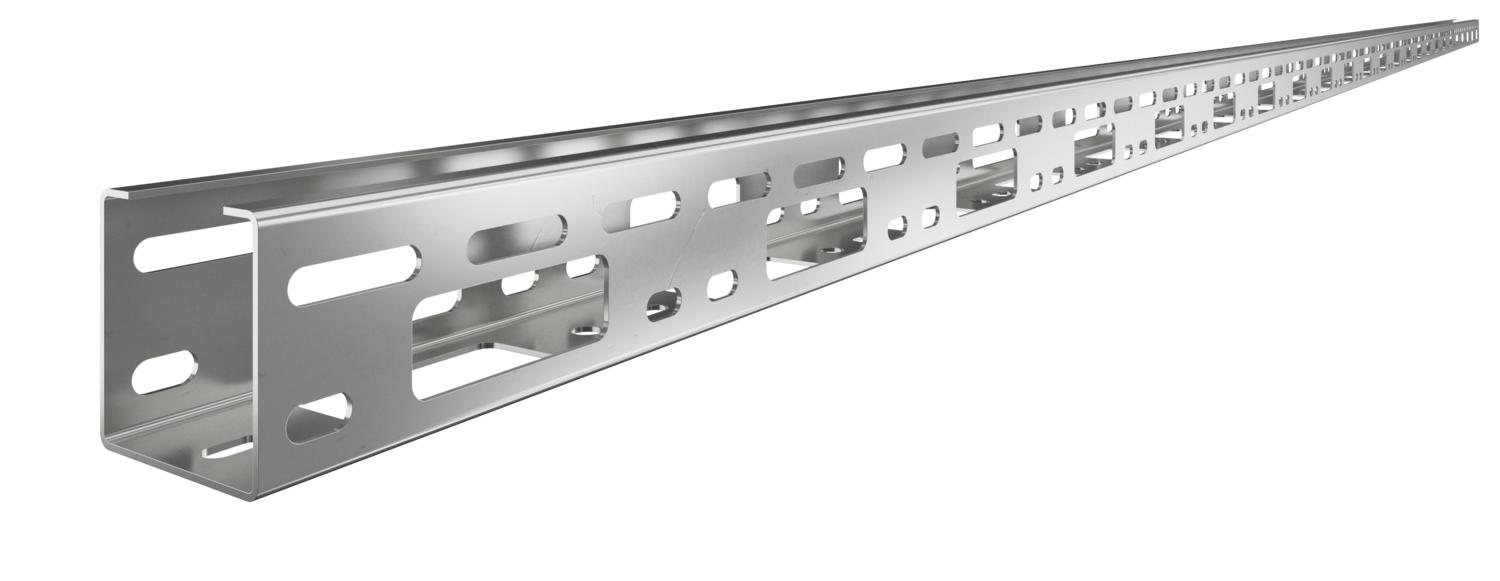

Petit canal AZ 50 A4
Réf. 6075152 | EAN 4012195866213
- Description du produit
-
Description du produitPetite goulotte AZ d'une hauteur d'aile de 50 mm.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Acier inoxydable, décapé non Coloris acier inoxydable Cote B 50 mm Dimension 50x50x3000 Distance entre support 1,5m 2 kN/m Distance entre support 2,0m 1,2 kN/m Distance entre supports 1,0m 2,5 kN/m Distance entre supports 2,5m 0,85 kN/m Distance entre supports 3,0m 0,5 kN/m Empreinte CO₂ (GWP) du berceau à la porte 9,319 kg CO₂e / 1 Mètre Épaisseur de tôle 1,5 mm Hauteur 50 mm Largeur 50 mm Longueur 3000 mm Matériau Acier inoxydable 1.4571 Modèle longue portée non Perforation de montage dans le fond oui Perforation latérale oui Schéma de perçage NATO non Section utile 2500 mm² Section utile 25 cm² Sécurité de fonctionnement non Surface nu, traité Version du connecteur sans raccord Caractéristiques techniques
Diagramme de charge du petit canal AZ
-
Charge admissible de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
-
Portée en m
-
Déflexion de longeron en mm avec kN/m autorisé
-
Schéma de charge pour le procédé de contrôle
-
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
-
Courbe de déflexion de longeron en fonction de l'espacement d'appui
-
- Tous les types
-
Accessoires du système
Produits Type ELDAS-No. Réf. Quantité Plus petite unité de vente Prix de tarif TVA excl.

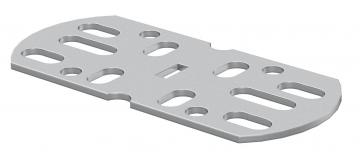

Raccord droit/coudé A4
VF AZK A4 ----- 6066571 10 Pièce 10,10 CHF Prix / 1 Pièce
Bague de protection des câbles 915 PE
KSR-915 PE 127 019 919 6066704 25 Pièce 2,82 CHF Prix / 1 Pièce
Bague de protection des câbles
KSR-910 PE 127 019 909 6066712 25 Pièce 2,65 CHF Prix / 1 Pièce - Téléchargements
-
Fiche technique AZK 050 A4 / 6075152 , 0.34MB , pdfCatalogue Kabeltragsysteme , 45.23MB , pdfDéclaration de conformité UE AZK 050 A4 / 6075152 , 0.17MB , pdfDéclaration environnementale Umweltproduktdeklaration (EPD) , 1.48MB , pdfInstructions de montage Instructions de montage des systèmes modulaires , 0.05MB , pdf
