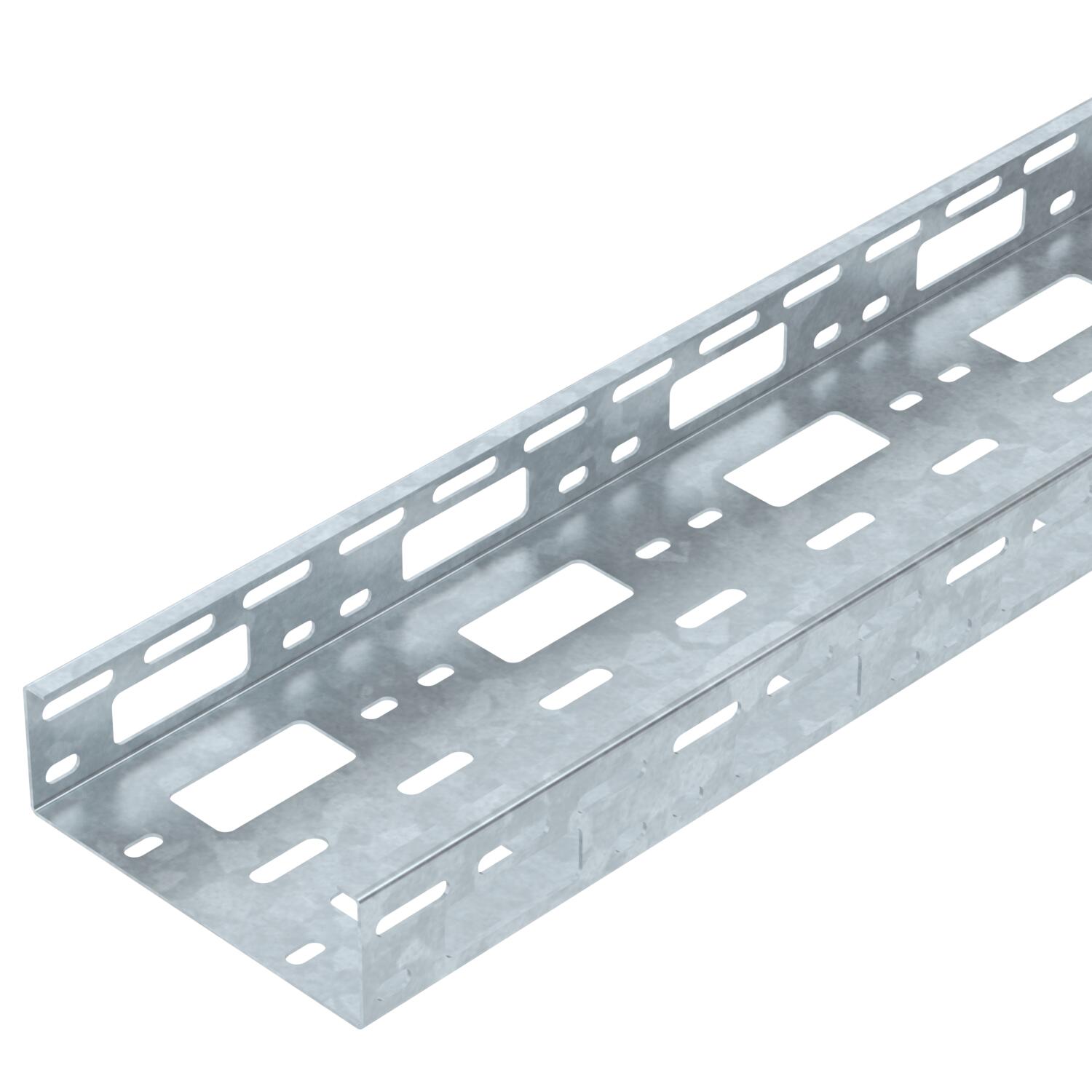

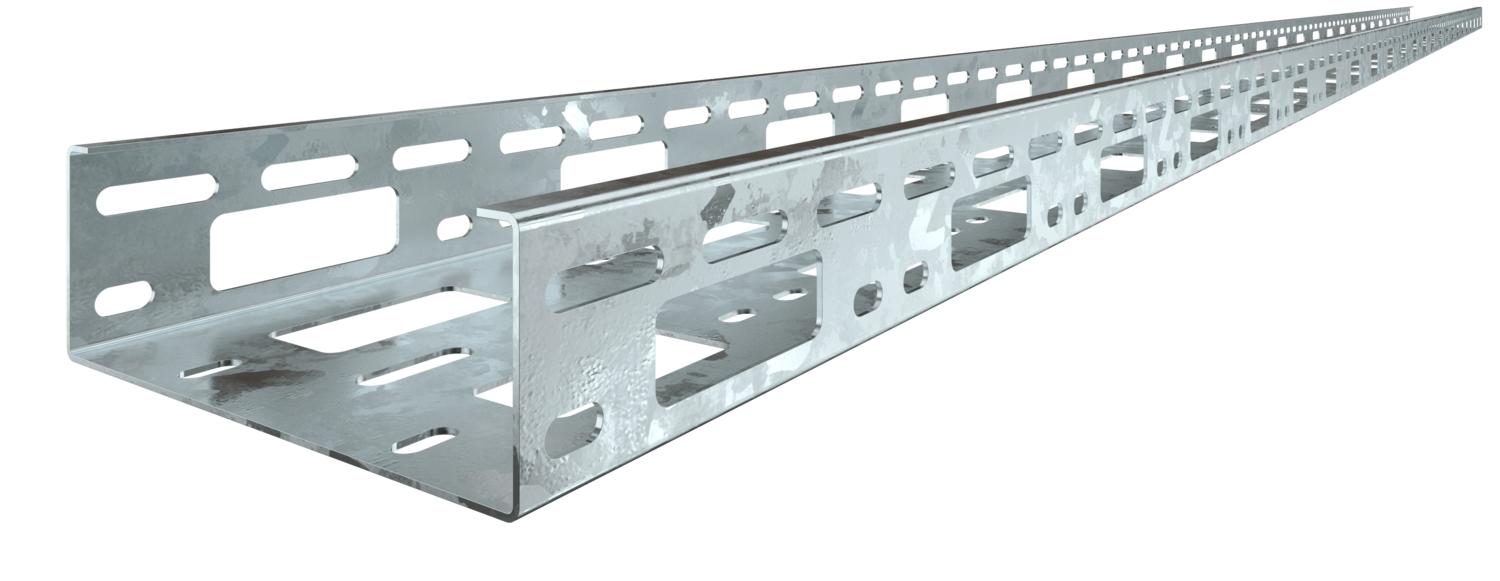

Petit canal système AZ 150 FT

Réf. / Type	6075325 / AZK 150 FT

Longueur	3000 mm

Largeur	150 mm

Épaisseur de tôle	1,5 mm

Sécurité de fonctionnement	non

Description du produit

Description du produit

Petite goulotte AZ d'une hauteur d'aile de 50 mm.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.

Caractéristiques techniques

Acier inoxydable, décapé	non
Coloris	zinc

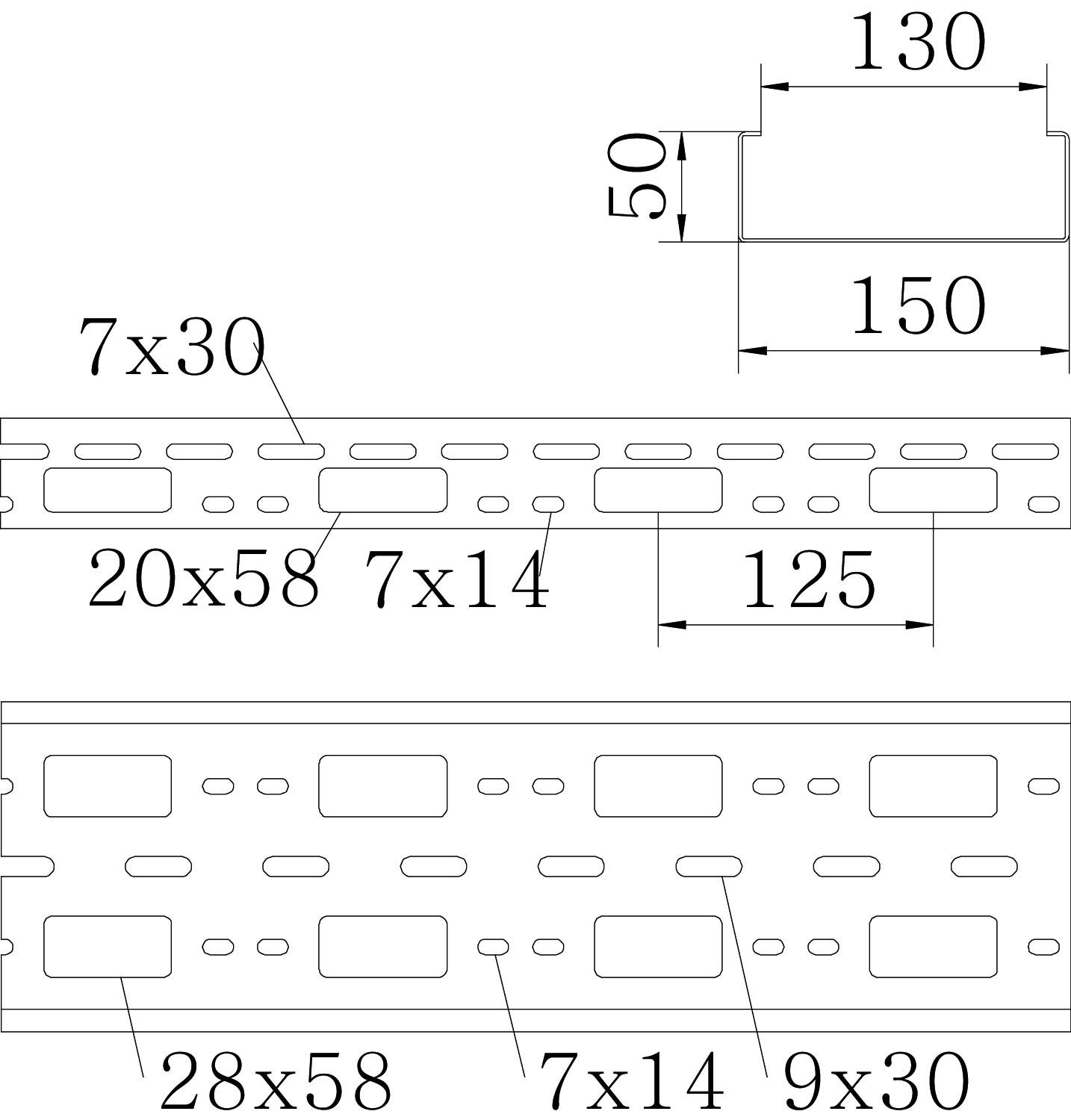

Dimension	50x150x1,5
Dimension	50x150x3000
Distance entre support 1,5m	2 kN/m
Distance entre support 2,0m	1,2 kN/m
Distance entre supports 1,0m	3 kN/m
Distance entre supports 2,5m	0,8 kN/m
Distance entre supports 3,0m	0,25 kN/m
Empreinte CO₂ (GWP) du berceau à la porte	6,6285 kg CO₂e / 1 Mètre
Épaisseur de tôle	1,5 mm
Hauteur	50 mm

Largeur	150 mm
Longueur	3000 mm
Matériau	acier
Modèle longue portée	non
Perforation de montage dans le fond	oui
Perforation latérale	oui
Schéma de perçage NATO	non
Section utile	7500 mm²
Section utile	75 cm²
Sécurité de fonctionnement	non
Surface	galvanisé à chaud par trempage
Version du connecteur	sans raccord

Caractéristiques techniques

Charge admissible de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de longeron en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de longeron en fonction de l'espacement d'appui

Tous les types

Type	Longueur	Largeur	Épaisseur de tôle	Sécurité de fonctionnement	ELDAS-No.	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
AZK 150 FT	3000 mm	150 mm	1,5 mm	non	127 050 169	6075325	m	3 m	61,13 CHF Prix / 1 m

Accessoires

Produits	Type	ELDAS-No.	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
Raccord droit/coudé 50 FT	VF AZK FT	127 018 059	6066550	Pièce	25 Pièce	5,05 CHF Prix / 1 Pièce
Bague de protection des câbles 915 PE	KSR-915 PE	127 019 919	6066704	Pièce	25 Pièce	2,82 CHF Prix / 1 Pièce
Bague de protection des câbles	KSR-910 PE	127 019 909	6066712	Pièce	25 Pièce	2,65 CHF Prix / 1 Pièce
Couvercle avec verrou tournant FT	AZDMD 150 FT	127 053 169	6080865	m	3 m	63,48 CHF Prix / 1 m
