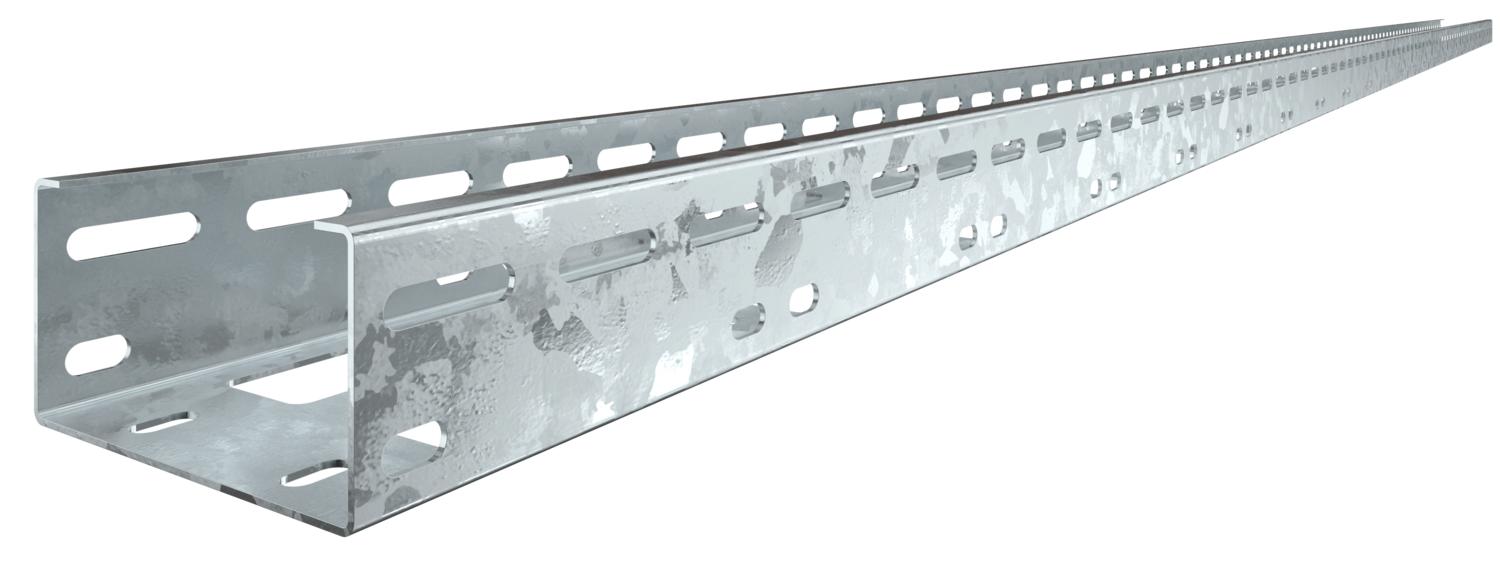

Petite goulotte AZ 100 FT, sans ouvertures laterales
Réf. 6076246 | EAN 4012196069378
- Description du produit
-

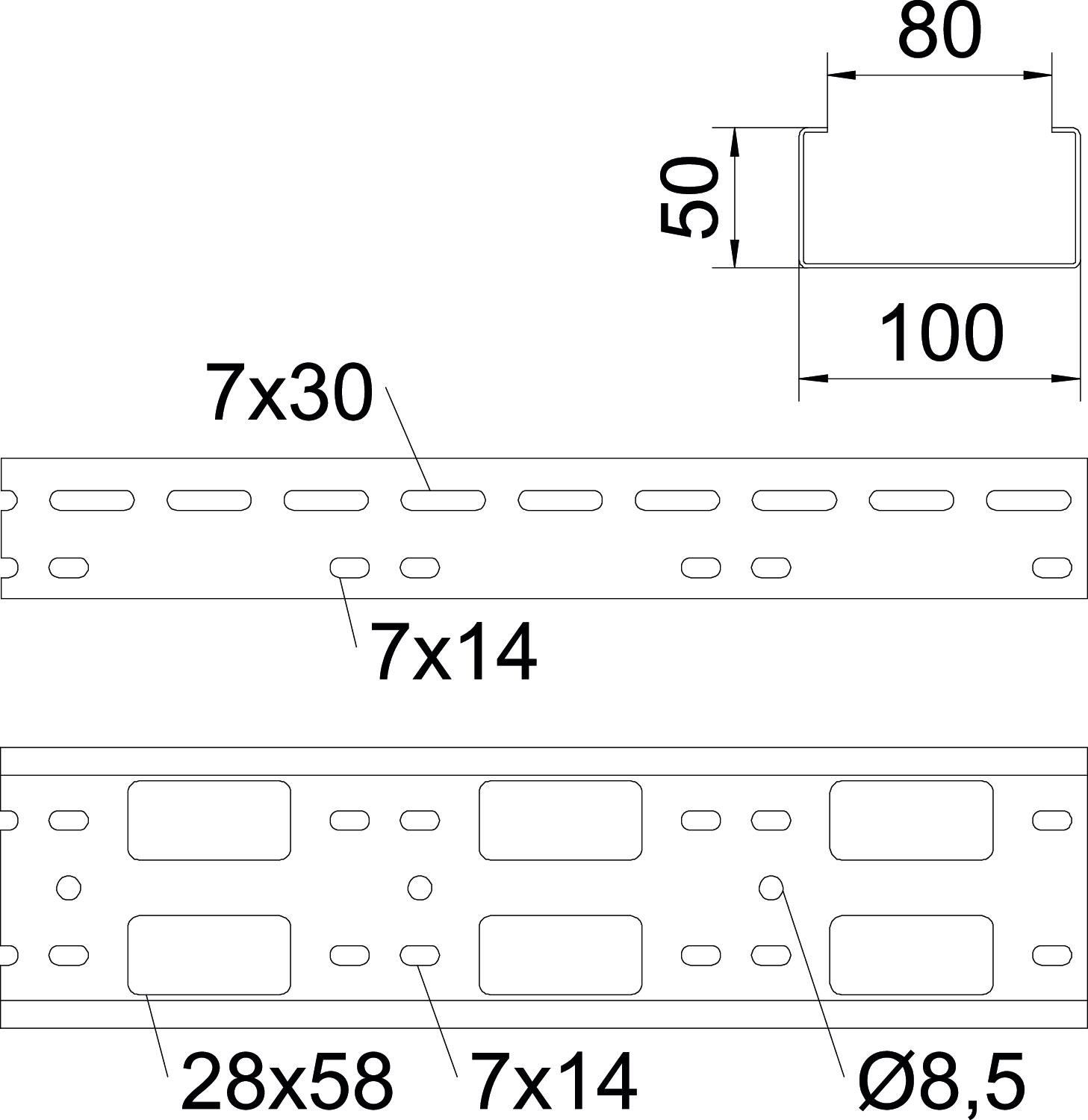

Description du produitPetite goulotte AZ d'une hauteur d'aile de 50 mm.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Acier inoxydable, décapé non Coloris zinc Dimension 50x100x3000 Distance entre support 1,5m 2,4 kN/m Distance entre support 2,0m 1,4 kN/m Distance entre supports 1,0m 3 kN/m Distance entre supports 2,5m 0,8 kN/m Distance entre supports 3,0m 0,25 kN/m Empreinte CO₂ (GWP) du berceau à la porte 5,4645 kg CO₂e / 1 Mètre Épaisseur de tôle 1,5 mm Hauteur 50 mm Largeur 100 mm Longueur 3000 mm Matériau acier Modèle longue portée non Perforation de montage dans le fond oui Perforation latérale oui Schéma de perçage NATO non Section utile 50 cm² Section utile 5000 mm² Sécurité de fonctionnement non Surface galvanisé à chaud par trempage Version du connecteur sans raccord Caractéristiques techniques
Diagramme de charge du petit canal AZ
-
Charge admissible de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
-
Portée en m
-
Déflexion de longeron en mm avec kN/m autorisé
-
Schéma de charge pour le procédé de contrôle
-
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
-
Courbe de déflexion de longeron en fonction de l'espacement d'appui
-
- Tous les types
-
Accessoires du système
Produits Type ELDAS-No. Réf. Quantité Plus petite unité de vente Prix de tarif TVA excl.
Raccord droit/coudé 50 FT
VF AZK FT 127 018 059 6066550 25 Pièce 5,05 CHF Prix / 1 Pièce
Bague de protection des câbles 915 PE
KSR-915 PE 127 019 919 6066704 25 Pièce 2,82 CHF Prix / 1 Pièce
Bague de protection des câbles
KSR-910 PE 127 019 909 6066712 25 Pièce 2,65 CHF Prix / 1 Pièce
Couvercle avec verrou tournant DD
AZDMD 100 DD 127 053 139 6080235 3 m 31,74 CHF Prix / 1 m - Téléchargements
-
Fiche technique AZK A 100 FT / 6076246 , 0.30MB , pdfCatalogue Kabeltragsysteme , 45.23MB , pdfDéclaration de conformité UE AZK A 100 FT / 6076246 , 0.17MB , pdfDéclaration environnementale Umweltproduktdeklaration (EPD) , 1.48MB , pdf
