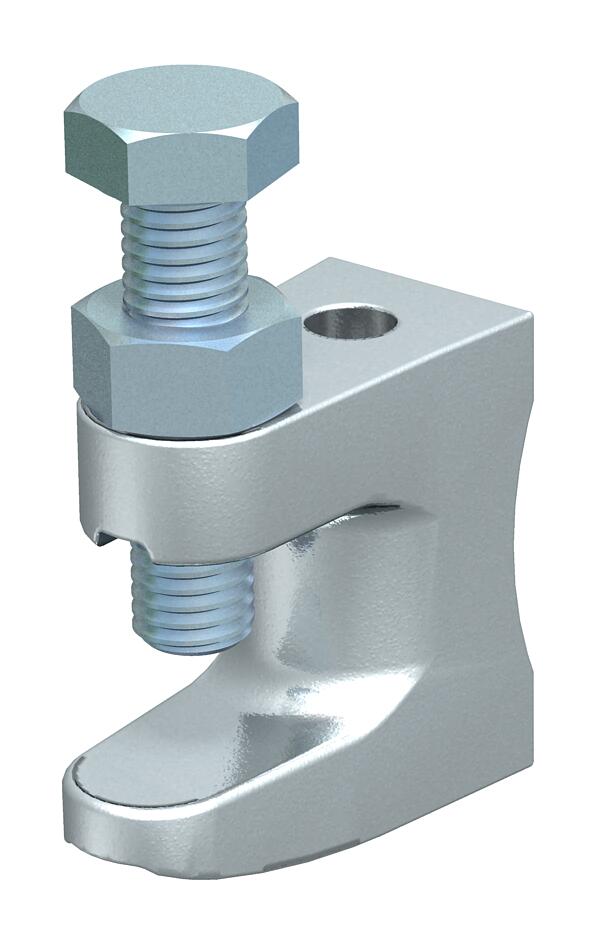

Pince de fixation à vis, avec filetage

Réf. / Type

Longueur

Largeur

Hauteur

Épaisseur de bride F max.

Charge de rupture

Description du produit

Description du produit

Avec filetage.

Couple de serrage max.: 8 Nm

Caractéristiques techniques

À charnière	non
Charge de rupture	1,2 kN
Charnière ajustable	non
Convient pour la tige filetée métrique	8

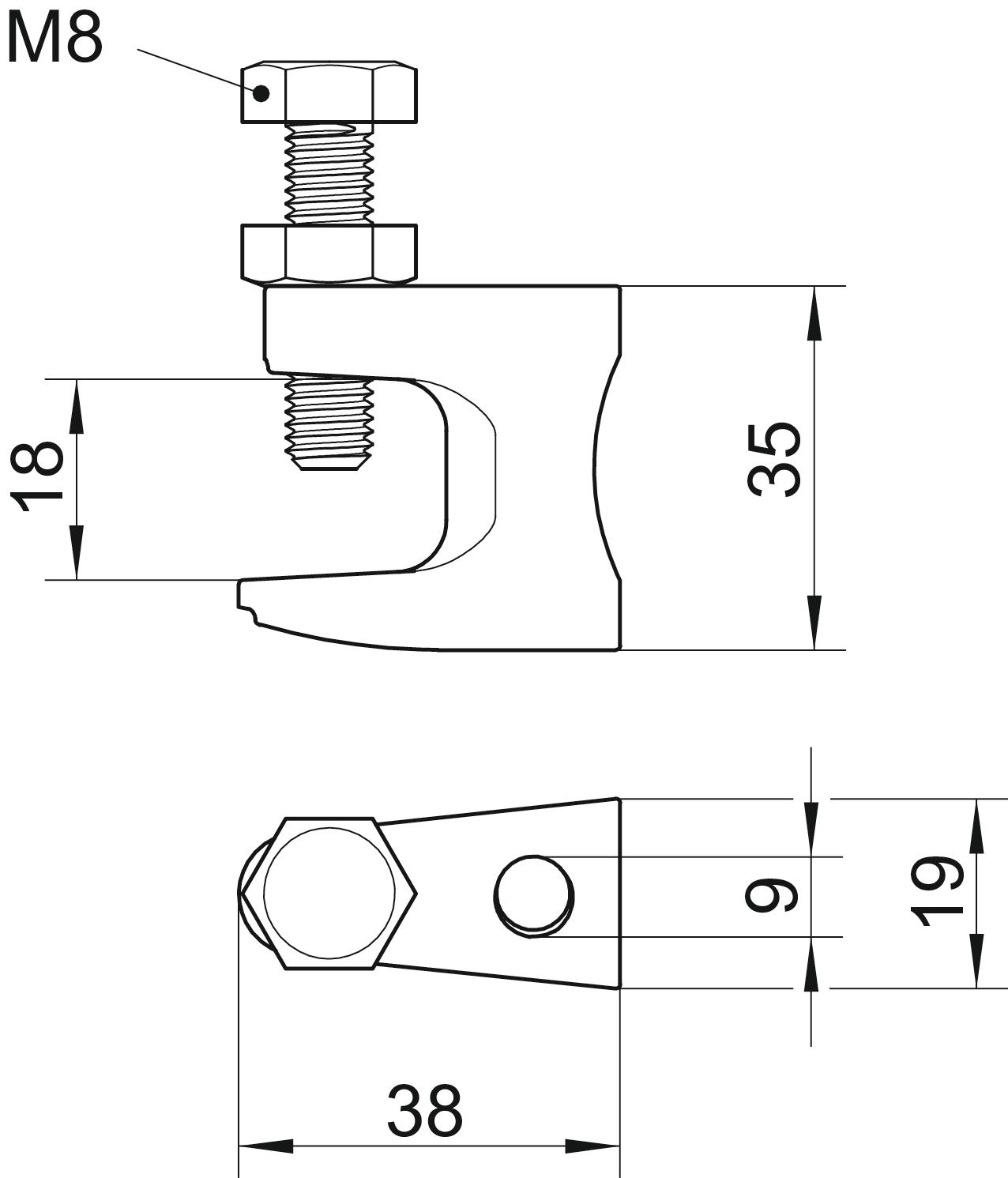

Cote B	19 mm
Cote F	18 mm
Cote L	38 mm
Dimension	0-17mm
Dimension G (mm)	M8
Dimension H	35 mm

Épaisseur de bride F max.	18 mm
Filetage, métrique	8
Hauteur	35 mm
Largeur	19 mm
Longueur	38 mm
Matériau	fonte malléable
max. Couple de serrage	8 Nm
Type de fixation	visser
Type/élément de raccordement	Filetage

Tous les types

Tous les types

Type	Longueur	Largeur	Hauteur	Épaisseur de bride F max.	Charge de rupture	ELDAS-No.	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
FL1-G M8 TG	38 mm	19 mm	35 mm	18 mm	1,2 kN	156 831 179	1488074	Pièce	50 Pièce	917,60 CHF Prix / 100 Pièce
FL2-G M10 TG	44 mm	21 mm	42 mm	20 mm	2,5 kN	156 831 159	1488082	Pièce	50 Pièce	969,41 CHF Prix / 100 Pièce
FL3-G M12 TG	58 mm	23,5 mm	54 mm	26 mm	3,5 kN	156 831 169	1488090	Pièce	25 Pièce	1.144,88 CHF Prix / 100 Pièce
