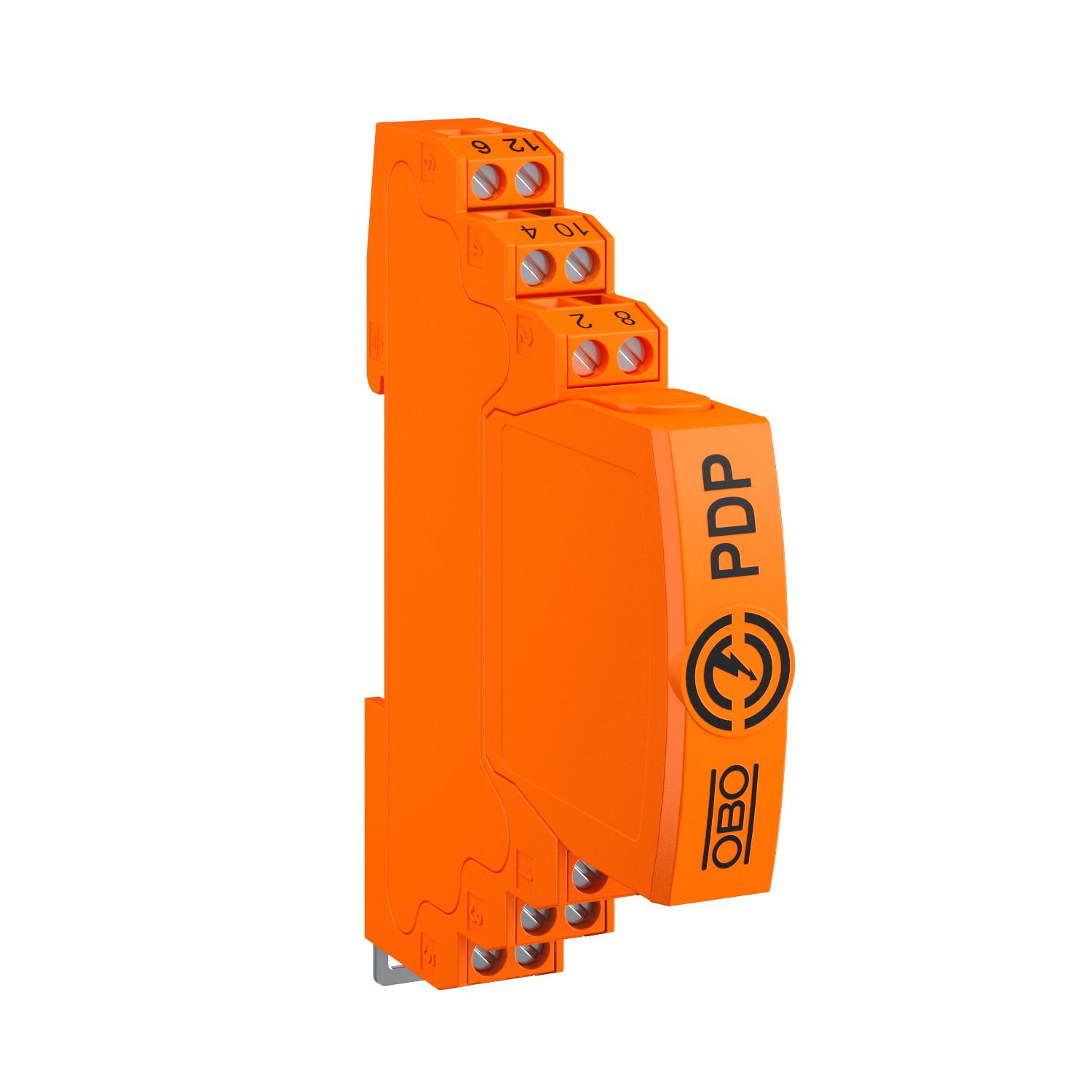

Protection des données informatiques emboîtable, 2 pôles, mise à la terre directe 5 V
Réf. 5080301 | EAN 4012196741908
- Description du produit
-
Description du produitProtection des données informatiques emboitable type 1+2/D1+C2 pour applications des techniques de mesure, de conduite et de régulation
• Appareil de protection pour systèmes multifilaire
- blindage direct
• Section de fréquence jusqu'à 100MHz
• Mise à la terre possible par le rail DIN ou avec câble de raccordement
• Emboîtement réduit de 12,5 mm
• Haute réstistance au débit - aucun coupure de signal sans module de protection
Application: Parasurtenseur et parafoudre universel pour appareils de donnéees informatique dans les techniques MSR
-
- Caractéristiques techniques
-
Caractéristiques techniques

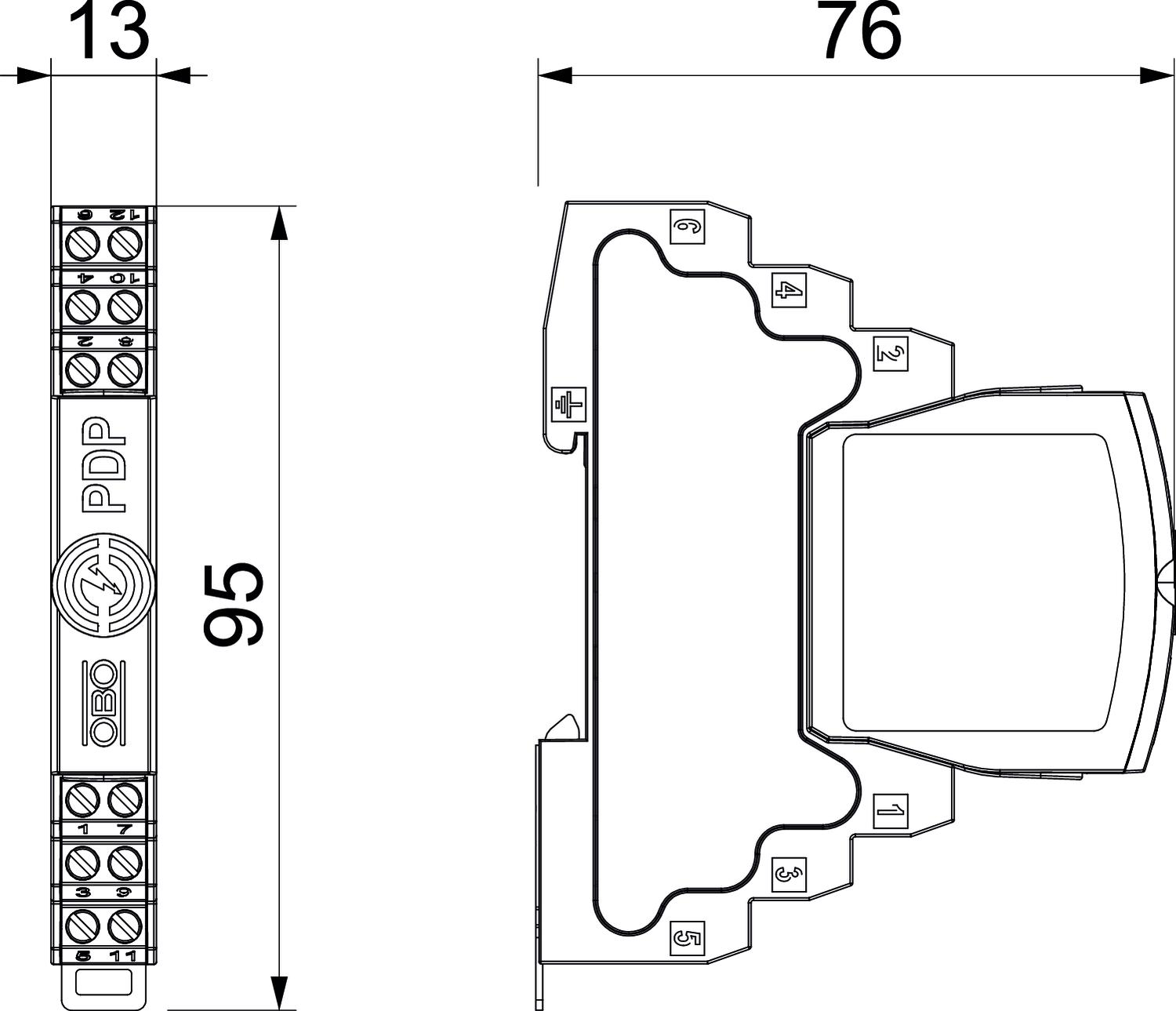

Affaiblissement d’insertion (insertion loss) ≤3 dB Blindage direct Capacité (fil-fil) ≤30 pF Capacité (fil-terre) ≤30 pF Courant de charge nominal CA 0,425 A Courant de charge nominal CC 0,6 A Courant de fuite nominal (8/20 μs) 10 kA Courant de fuite nominal In selon C2 (total) 20 kA Courant de fuite total (10/350) 2,5 kA Courant de fuite total (8/20) 20 kA Courant d’impulsion 2,5 kA Dimension 5V Fréquence limite 100 MHz Hauteur 95 mm Indice de protection IP20 Kategorie Type 1+2 / D1+C2 Largeur 13 mm Longueur 76 mm LPZ 0→2 Mise à la terre par : Câble de raccordement/Rail DIN Modèle 2 pôles Montage Entrée/sortie Bornes à vis Niveau de protection fil - fil 100 V Niveau de protection fil - terre 850 V nombre de pôles 2 Norme d'essais IEC 61643-21 Plage de températures d’utilisation max. 80 °C Plage de températures d’utilisation min. -40 °C Raccordement du blindage oui Résistance au courant de choc fil - fil 10 kV / 5 kA Résistance au courant de choc fil - terre 10 kV / 5 kA Résistance longitudinale 1.2 ± 5% Résistance série par fil 1,2 Ω ± 5% Section de raccordement flexible max. 1,5 mm² Section de raccordement flexible min. 0,14 mm² Section de raccordement multifilaire max. 2,5 mm² Section de raccordement multifilaire min. 0,14 mm² Section de raccordement rigide max. 2,5 mm² Section de raccordement rigide min. 0,14 mm² signalisation sur l'appareil aucun SPD selon CEI 61643-1 classe I+II SPD selon CEI 61643-21 Classe I+II / D1+C2 SPD selon EN 61643-11 Type 1+2 système enfichable Borne Tension max. permanente CA 4,2 V Tension max. permanente CC 6 V - Tous les types
-
Tous les types
