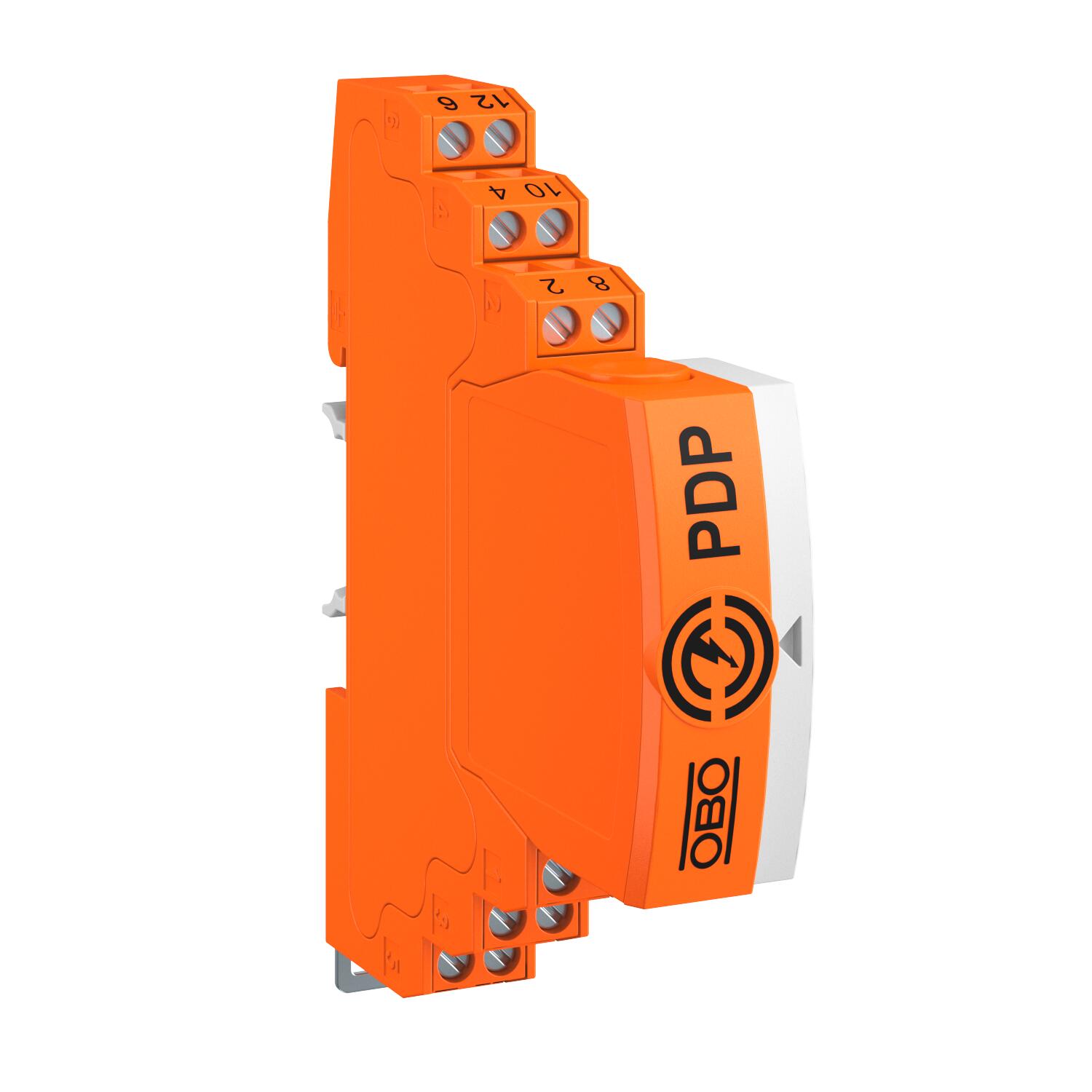

Protection des données informatiques emboîtable, 2x2 pôles, mise à la terre indirecte 48 V 4 | 2x2 pôles | 37 | 52 | Borne

Protection des données informatiques emboîtable, 2x2 pôles, mise à la terre indirecte 48 V

Réf. 5080371 | EAN 4012196742318

Réf. / Type

nombre de pôles	4

Modèle	2x2 pôles

Tension max. permanente CA

Tension max. permanente CC

système enfichable	Borne

Description du produit

Description du produit

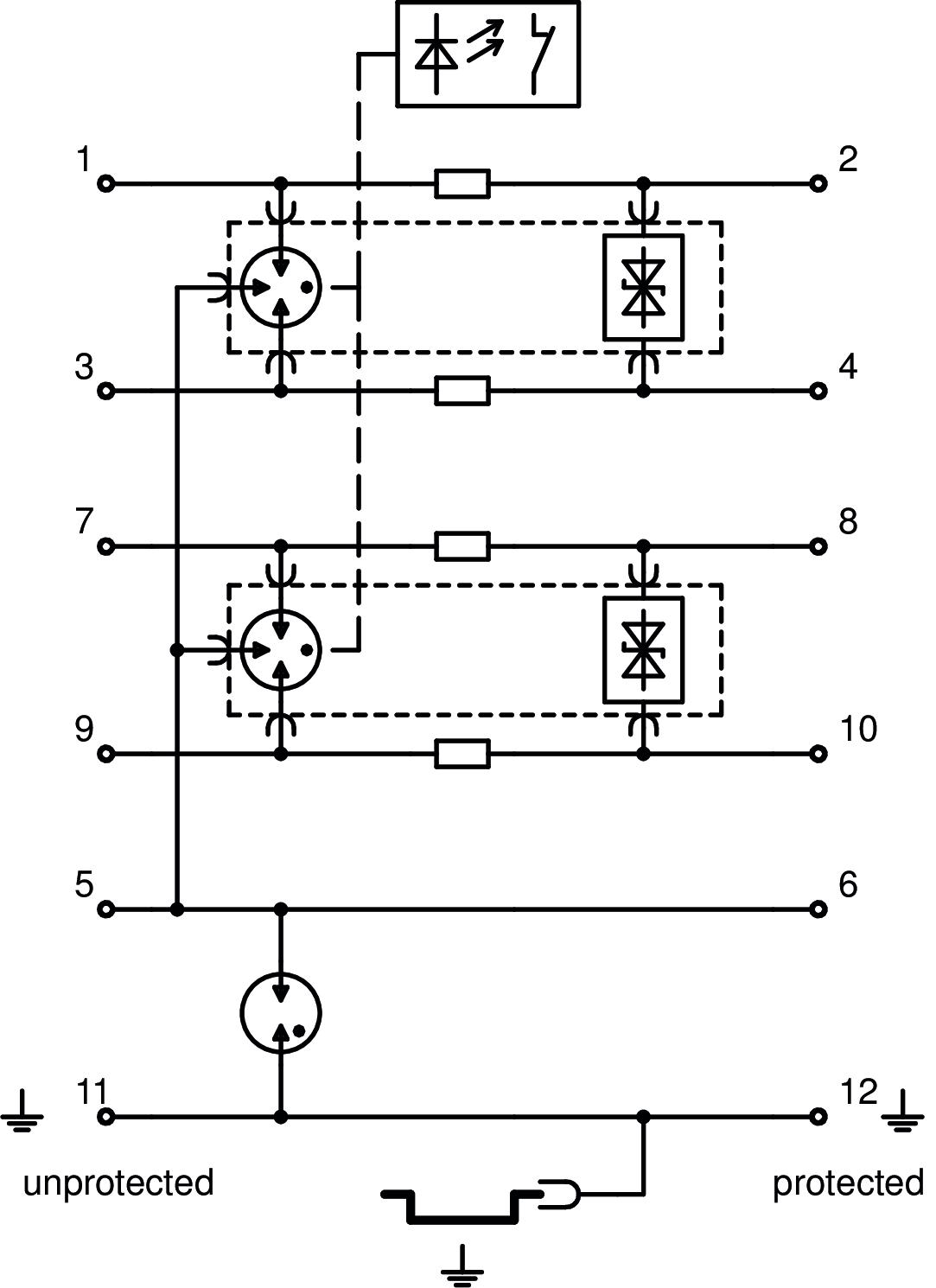

Protection des données informatiques enfichable type 1+2/D1+C2 pour applications de la technologie de mesure, de commande et de régulation

• Appareil de protection pour systèmes multifilaires
• Blindage indirect
• Plage de fréquence jusqu'à 100 MHz
• Mise à la terre possible par le profilé chapeau ou avec câble de raccordement
• Largeur réduite de 17,5 mm
• Haute résistance au débit - aucune coupure de signal sans module de protection
• Avec signalisation optique et possibilité de signalisation à distance via l'alimentation PDP-PS

Application: parasurtenseur et parafoudre universel pour appareils de données informatique dans la technologie MCR

Caractéristiques techniques

Caractéristiques techniques

Affaiblissement d’insertion (insertion loss)	≤3 dB
Blindage	indirect
Capacité (fil-fil)	≤30 pF
Capacité (fil-terre)	≤30 pF
Courant de charge nominal CA	0,425 A
Courant de charge nominal CC	0,6 A
Courant de fuite nominal (8/20 μs)	10 kA
Courant de fuite nominal In selon C2 (total)	20 kA
Courant de fuite total (10/350)	2,5 kA
Courant de fuite total (8/20)	20 kA
Courant d’impulsion	2,5 kA
Dimension	48V
Fréquence limite	100 MHz

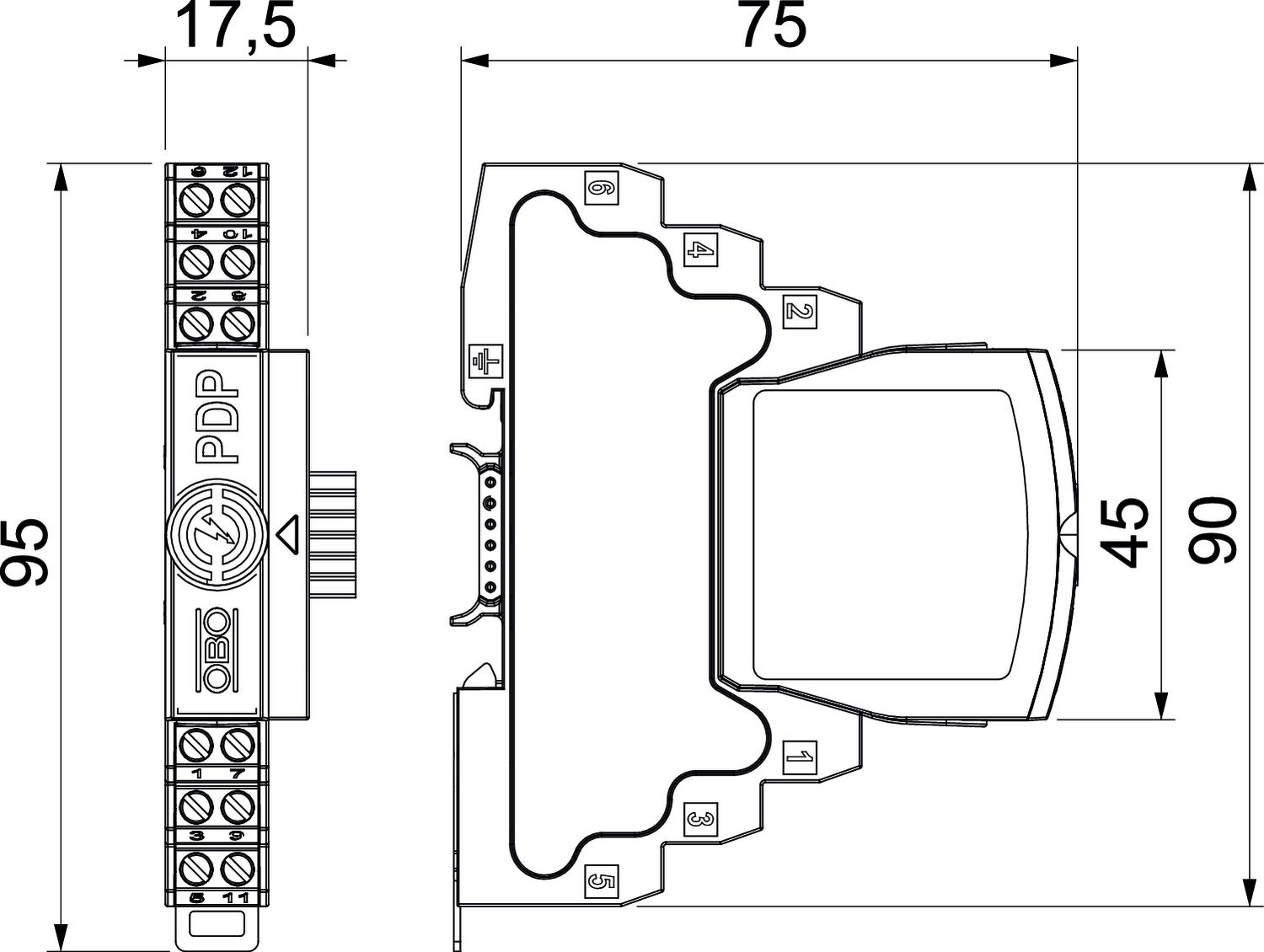

Hauteur	95 mm
Indice de protection	IP20
Kategorie	Type 1+2 / D1+C2
Largeur	17,5 mm
Longueur	75 mm
LPZ	0→2
Mise à la terre par :	Câble de raccordement/Rail DIN
Modèle	2x2 pôles
Montage Entrée/sortie	Bornes à vis
Niveau de protection blindage - terre (S-PE)	1300 V
Niveau de protection fil - fil	170 V

Niveau de protection fil - terre	1600 V
nombre de pôles	4
Norme d'essais	IEC 61643-21
Plage de températures d’utilisation max.	80 °C
Plage de températures d’utilisation min.	-40 °C
Raccordement du blindage	oui
Résistance au courant de choc fil - fil	10 kV / 5 kA
Résistance au courant de choc fil - terre	10 kV / 5 kA
Résistance longitudinale	1.2 ± 5%
Résistance série par fil	1,2 Ω ± 5%
Section de raccordement flexible max.	1,5 mm²
Section de raccordement flexible min.	0,14 mm²
Section de raccordement multifilaire max.	2,5 mm²
Section de raccordement multifilaire min.	0,14 mm²
Section de raccordement rigide max.	2,5 mm²
Section de raccordement rigide min.	0,14 mm²
signalisation sur l'appareil	aucun
SPD selon CEI 61643-1	classe I+II
SPD selon CEI 61643-21	Classe I+II / D1+C2
SPD selon EN 61643-11	Type 1+2
système enfichable	Borne
Tension max. permanente CA	37 V
Tension max. permanente CC	52 V

Tous les types

Tous les types

Type	nombre de pôles	Modèle	Tension max. permanente CA	Tension max. permanente CC	système enfichable	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
PDP-2x2-5-I-OS	4	2x2 pôles	4,2 V	6 V	Borne	5080365	Pièce	1 Pièce	278,10 CHF Prix / 1 Pièce
PDP-2x2-12-I-OS	4	2x2 pôles	12 V	16 V	Borne	5080367	Pièce	1 Pièce	278,10 CHF Prix / 1 Pièce
PDP-2x2-24-I-OS	4	2x2 pôles	21 V	30 V	Borne	5080369	Pièce	1 Pièce	278,10 CHF Prix / 1 Pièce
PDP-2x2-48-I-OS	4	2x2 pôles	37 V	52 V	Borne	5080371	Pièce	1 Pièce	278,10 CHF Prix / 1 Pièce
