Protection des données informatiques emboîtable, 2x2 pôles, mise à la terre indirecte 5 V 4 | 2x2 pôles | 4,2 | 6 | Borne
morepic-1 morepic-2

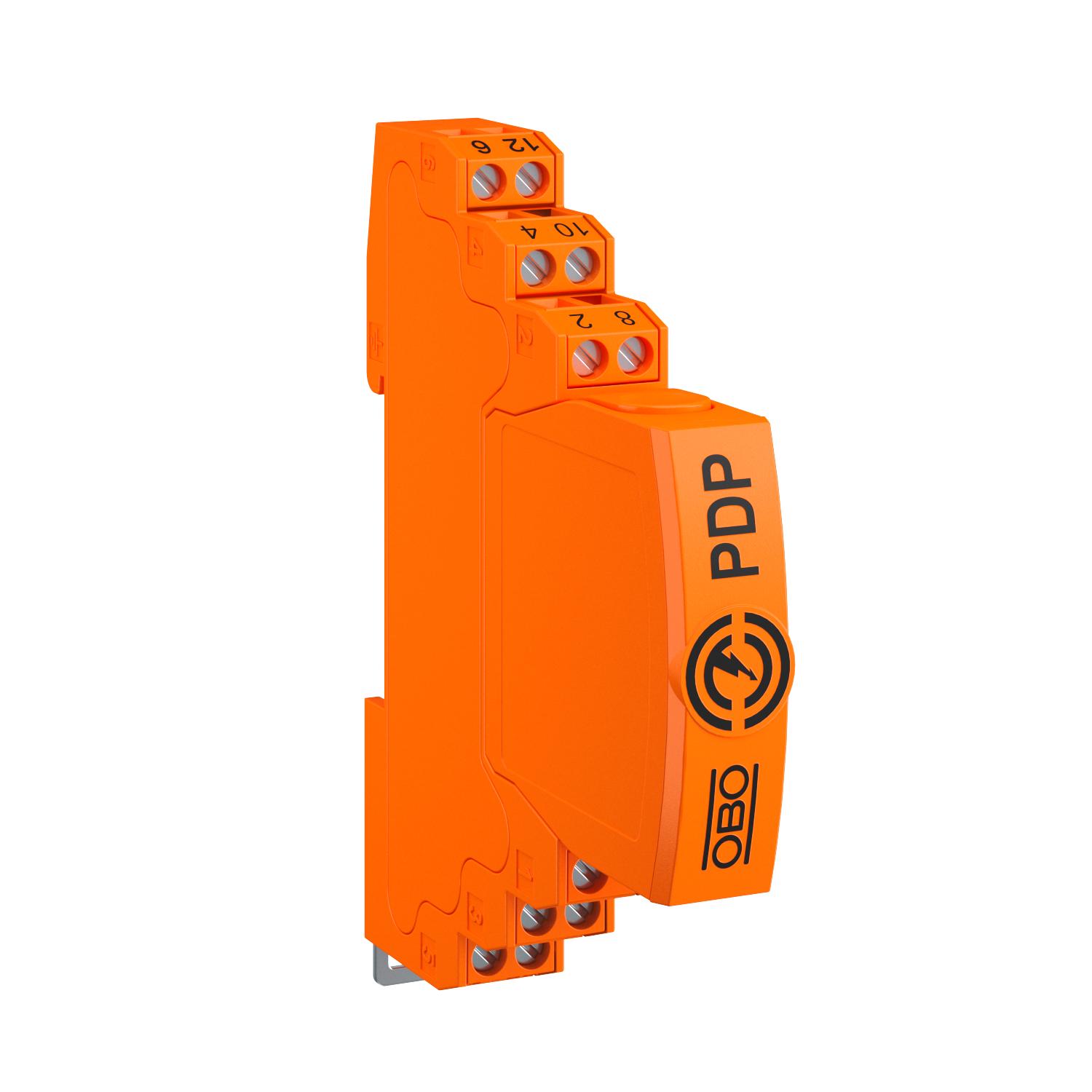

Protection des données informatiques emboîtable, 2x2 pôles, mise à la terre indirecte 5 V

Réf. 5080325 | EAN 4012196742028

4
2x2 pôles
Borne
Description du produit
Description du produit
Protection des données informatiques emboitable type 1+2/D1+C2 pour applications des techniques de mesure, de conduite et de régulation

• Appareil de protection pour systèmes multifilaire
• Blindage indirect
• Section de fréquence jusqu'à 100MHz
• Mise à la terre possible par le rail DIN ou avec câble de raccordement
• Emboîtement réduit de 12,5 mm
• Haute réstistance au débit - aucun coupure de signal sans module de protection

Application: Parasurtenseur et parafoudre universel pour appareils de donnéees informatique dans les techniques MSR
  • Garantie 5 ans
  • Communautés Européennes, CE Déclaration de conformité selon directives CE
  • Installations de mesure, commande et régulation
  • Passage de ZPF 0 jusqu'à 2
  • Expertise électrotechnique de l'installation
Caractéristiques techniques

Caractéristiques techniques

Affaiblissement d’insertion (insertion loss) ≤3 dB
Blindage indirect
Capacité (fil-fil) ≤30 pF
Capacité (fil-terre) ≤30 pF
Courant de charge nominal CA 0,425 A
Courant de charge nominal CC 0,6 A
Courant de fuite nominal (8/20 μs) 10 kA
Courant de fuite nominal In selon C2 (total) 20 kA
Courant de fuite total (10/350) 2,5 kA
Courant de fuite total (8/20) 20 kA
Courant d’impulsion 2,5 kA
Dimension 5V
Fréquence limite 100 MHz

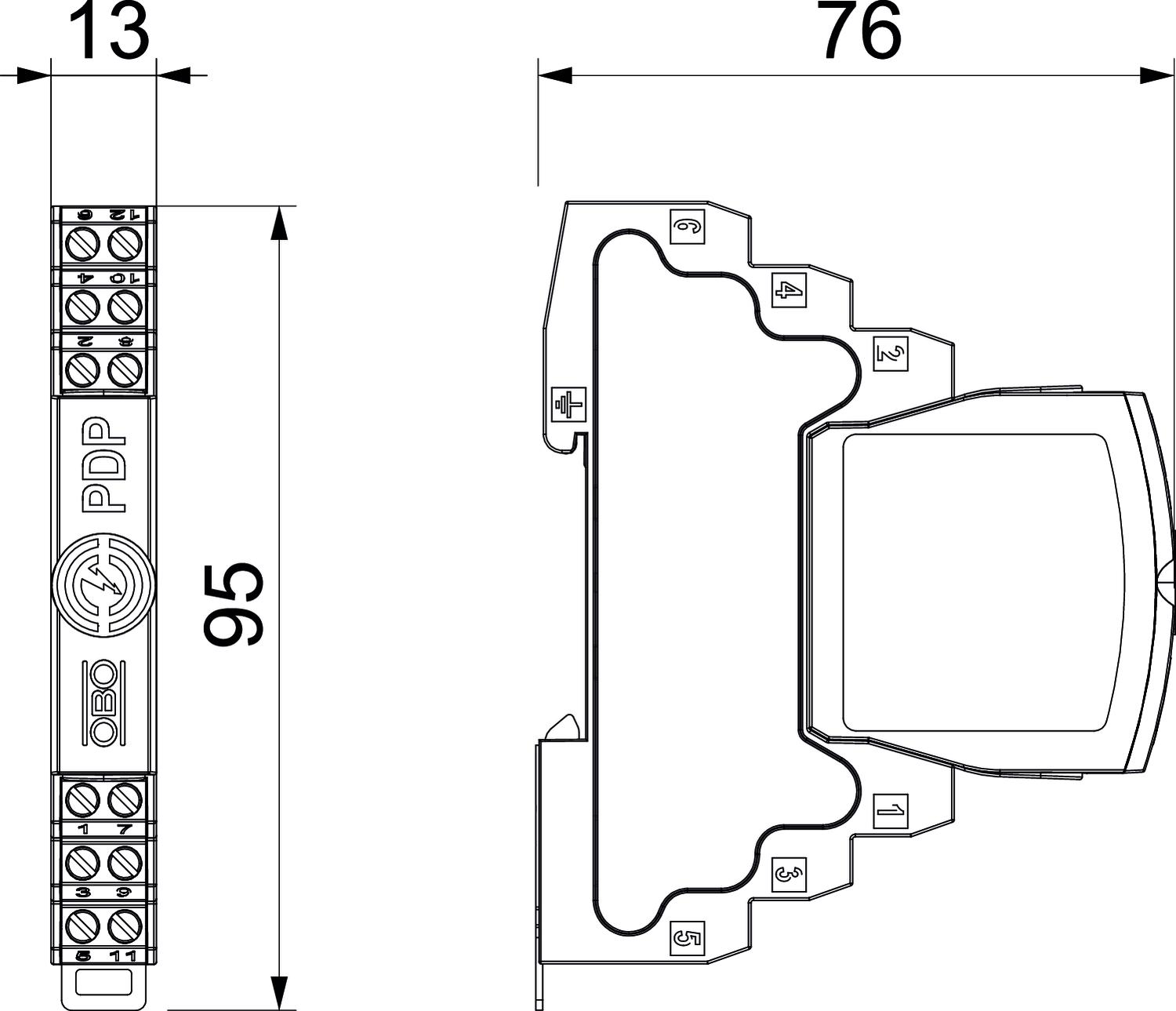

Hauteur 95 mm
Indice de protection IP20
Kategorie Type 1+2 / D1+C2
Largeur 13 mm
Longueur 76 mm
LPZ 0→2
Mise à la terre par : Câble de raccordement/Rail DIN
Modèle 2x2 pôles
Montage Entrée/sortie Bornes à vis
Niveau de protection blindage - terre (S-PE) 1300 V
Niveau de protection fil - fil 100 V
Niveau de protection fil - terre 1600 V
nombre de pôles 4
Norme d'essais IEC 61643-21
Plage de températures d’utilisation max. 80 °C
Plage de températures d’utilisation min. -40 °C
Raccordement du blindage oui
Résistance au courant de choc fil - fil 10 kV / 5 kA
Résistance au courant de choc fil - terre 10 kV / 5 kA
Résistance longitudinale 1.2 ± 5%
Résistance série par fil 1,2 Ω ± 5%
Section de raccordement flexible max. 1,5 mm²
Section de raccordement flexible min. 0,14 mm²
Section de raccordement multifilaire max. 2,5 mm²
Section de raccordement multifilaire min. 0,14 mm²
Section de raccordement rigide max. 2,5 mm²
Section de raccordement rigide min. 0,14 mm²
signalisation sur l'appareil aucun
SPD selon CEI 61643-1 classe I+II
SPD selon CEI 61643-21 Classe I+II / D1+C2
SPD selon EN 61643-11 Type 1+2
système enfichable Borne
Tension max. permanente CA 4,2 V
Tension max. permanente CC 6 V
Tous les types

Tous les types

Type nombre de pôles Modèle Tension max. permanente CA Tension max. permanente CC système enfichable Réf. Quantité Plus petite unité de vente Prix de tarif TVA excl.
PDP-2x2-5-I 4 2x2 pôles 4,2 V 6 V Borne 5080325
1 Pièce 243,30 CHF Prix / 1 Pièce
PDP-2x2-12-I 4 2x2 pôles 12 V 16 V Borne 5080327
1 Pièce 243,30 CHF Prix / 1 Pièce
PDP-2x2-24-I 4 2x2 pôles 21 V 30 V Borne 5080329
1 Pièce 243,30 CHF Prix / 1 Pièce
PDP-2x2-48-I 4 2x2 pôles 37 V 52 V Borne 5080331
1 Pièce 243,30 CHF Prix / 1 Pièce
