Protection en série, 3 pôles, modèle 24 V 3 | 20 | 28 | Borne

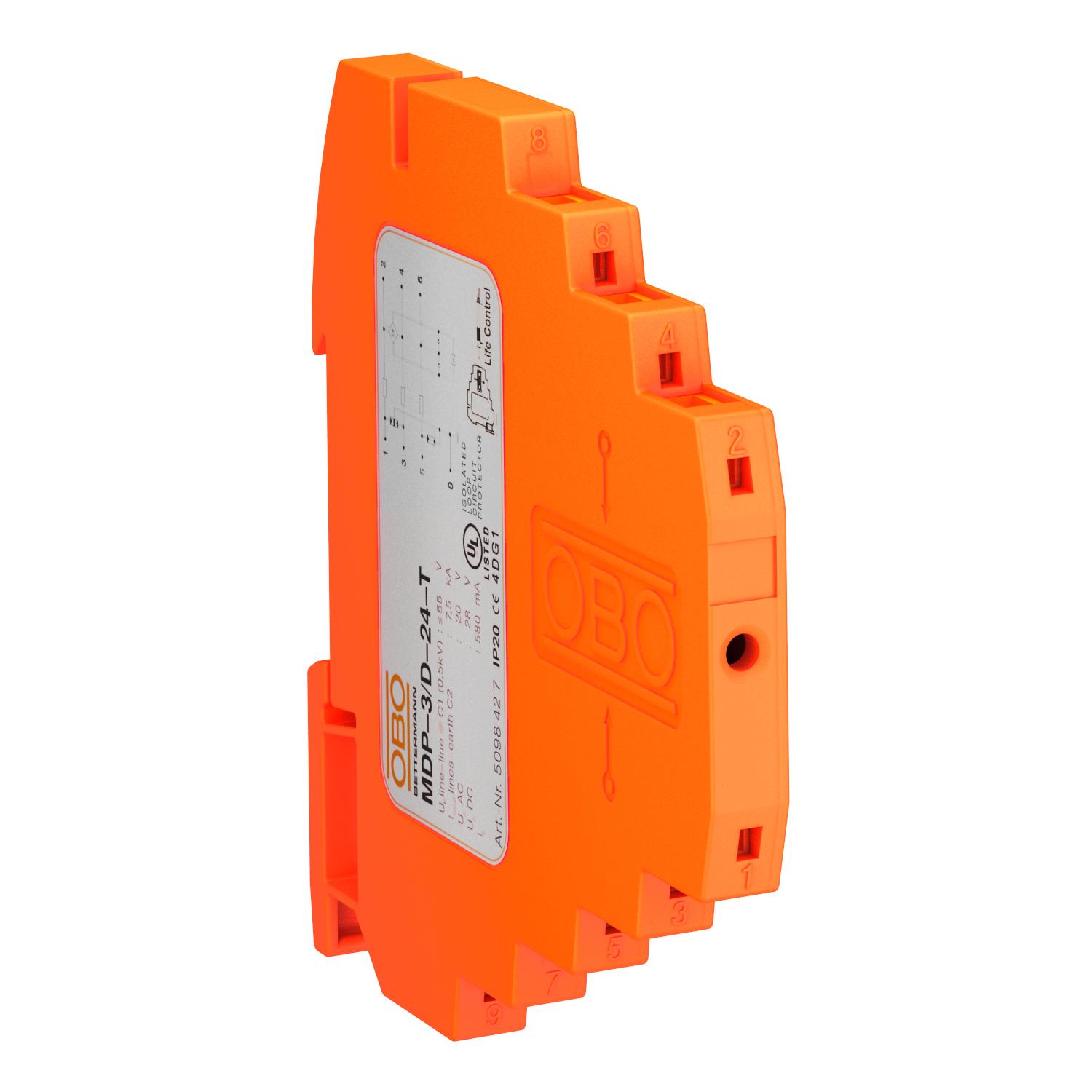

Protection en série, 3 pôles, modèle 24 V

Réf. 5098427 | EAN 4012195406877

Réf. / Type

nombre de pôles

Tension max. permanente CA	20 V

Tension max. permanente CC	28 V

système enfichable	Borne

Description du produit

Description du produit

Protection testable ; modèle 24 V

• Courant de charge nominal 0,58 A
• Protection pour systèmes multifilaires
• Mise à la terre directe du blindage et bornes de raccordement sans vis
• Encombrement réduit de seulement 8,7 mm
• Circuit de protection testable in situ avec Life Control
• Grande plage de fréquences de 0 à 100 MHz
• Certificat UL (4DG1)

Application: utilisation universelle sur rail profilé de 35 mm en armoire de distribution.

Caractéristiques techniques

Caractéristiques techniques

Affaiblissement d’insertion (insertion loss)	≤3 dB
Blindage	direct
Capacité (fil-fil)	<40 pF
Capacité (fil-terre)	<40 pF
contact de signalisation à distance	non
Courant de charge nominal CA	0,4 A
Courant de charge nominal CC	0,58 A
Courant de fuite total (10/350)	D1: 1,5 kA
Courant de fuite total (8/20)	7,5 kA
Dimension	24V
Fréquence limite	100 MHz
Homologations	UL
Indice de protection	IP20
Kategorie	Type 1+2+3 / D1+C2+C1
LPZ	0→3
Mise à la terre par :	Rail DIN
Modèle testé antidéflagrant	non
Niveau de protection @ C1	<65 V
Niveau de protection fil - fil	<55 V
Niveau de protection fil - terre	<800 V
nombre de pôles	3

Norme d'essais	IEC 61643-21
Plage de températures d’utilisation max.	80 °C
Plage de températures d’utilisation min.	-40 °C
Raccordement du blindage	oui
Résistance au courant de choc fil - fil	C1: 0,5 kV / 0,25 kA (8/20µs)
Résistance au courant de choc fil - terre	C2: 5 kV / 2,5 kA (8/20µs)
Résistance d'isolation	>100 MΩ
Résistance série par fil	2,35 Ω ± 5 %
Section de raccordement flexible max.	2,5 mm²
Section de raccordement flexible min.	0,14 mm²
Section de raccordement multifilaire max.	1,5 mm²
Section de raccordement multifilaire min.	0,14 mm²
Section de raccordement rigide max.	2,5 mm²
Section de raccordement rigide min.	0,14 mm²
signalisation sur l'appareil	Lisible
SPD selon CEI 61643-21	Classe I+II+III / D1+C2+C1
Supervision de parafoudre	non
système enfichable	Borne
Tension max. permanente CA	20 V
Tension max. permanente CC	28 V
Tension nominale	24 V

Tous les types

Tous les types

Type	nombre de pôles	Tension max. permanente CA	Tension max. permanente CC	système enfichable	ELDAS-No.	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
MDP-2 D-24-T	2	20 V	28 V	Borne	-----	5098422	Pièce	1 Pièce	74,95 CHF Prix / 1 Pièce
MDP-3 D-24-T	3	20 V	28 V	Borne	-----	5098427	Pièce	1 Pièce	109,55 CHF Prix / 1 Pièce
MDP-4 D-24-T	4	20 V	28 V	Borne	808 404 509	5098431	Pièce	1 Pièce	144,10 CHF Prix / 1 Pièce
