Protection fine TELE 4-F pour ISDN RJ45 4 | Protection fine, 4 fils | 120 | 170 | RJ45

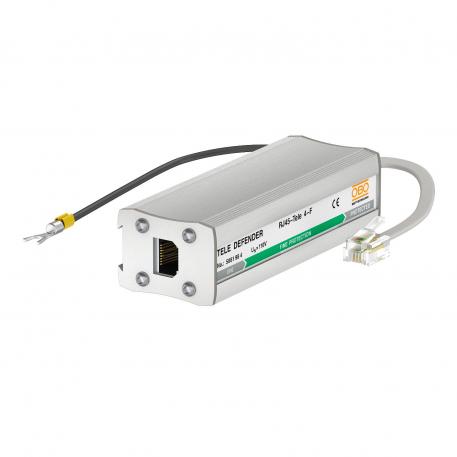

Protection fine TELE 4-F pour ISDN RJ45

Réf. 5081984 | EAN 4012196415687

Réf. / Type

nombre de pôles	4

Modèle

Tension max. permanente CA	120 V

Tension max. permanente CC	170 V

système enfichable

Description du produit

Description du produit

Parasurtenseur pour câble de données de système de télécommunications analogiques

• Dans un boîtier en aluminium
• Avec circuit de protection à deux niveaux
• Montage facile
• Avec câble de raccordement de 150 mm avec connecteurs RJ11 ou RJ45
• Largeur de bande optimisée pour systèmes de télécommunications
• Montage sur rails DIN grâce aux accessoires DLS-BS (5082 38 2)

Application : pour les systèmes de télécommunications analogiques
• Boîtier en aluminium
• Montage simple sur rail DIN ou avant le terminal
• Avec câble de raccordement de 150 mm et connecteurs RJ411
• Largeur de bande optimisée pour les télécommunications

Caractéristiques techniques

Caractéristiques techniques

Affaiblissement d’insertion (insertion loss)	≤3 dB
Capacité (fil-fil)	<500 pF
Capacité (fil-terre)	<20 pF
Courant de charge nominal CA	0,2 A
Courant de charge nominal CC	0,3 A
Courant de fuite total (8/20)	4 kA
Dimension	170V
Fréquence limite	18 MHz
Indice de protection	IP40
Kategorie	Type 2+3 / C2+C1
LPZ	1→3
Mise à la terre par :	Câble de raccordement
Modèle	Protection fine, 4 fils
Niveau de protection fil - fil	<300 V
Niveau de protection fil - terre	<600 V

Niveau de protection fil - terre à 1 kV/µs (C3)	<245
nombre de pôles	4
Norme d'essais	IEC 61643-21
Plage de températures d’utilisation max.	80 °C
Plage de températures d’utilisation min.	-40 °C
Résistance au courant de choc fil - fil	C1: 1 kV / 0,5 kA (8/20)
Résistance au courant de choc fil - terre	C2: 2 kV / 1 kA (8/20)
Résistance d'isolation	> 34 MΩ
Résistance série par fil	2,2 Ω ± 10 %
signalisation sur l'appareil	sans
SPD selon CEI 61643-21	Classe II+III / C2+C1
système enfichable	RJ45
Tension max. permanente CA	120 V
Tension max. permanente CC	170 V
Type de ligne pour appareils de protection contre les surtensions	Câble de données

Tous les types

Tous les types

Type	nombre de pôles	Modèle	Tension max. permanente CA	Tension max. permanente CC	système enfichable	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
RJ11-TELE 4-C	4	Protection combinée, 4 fils	120 V	170 V	RJ11	5081975	Pièce	1 Pièce	127,40 CHF Prix / 1 Pièce
RJ11-TELE 4-F	4	Protection fine, 4 fils	120 V	170 V	RJ11	5081977	Pièce	1 Pièce	111,60 CHF Prix / 1 Pièce
RJ45-TELE 4-C	4	Protection combinée, 4 fils	120 V	170 V	RJ45	5081982	Pièce	1 Pièce	127,40 CHF Prix / 1 Pièce
RJ45-TELE 4-F	4	Protection fine, 4 fils	120 V	170 V	RJ45	5081984	Pièce	1 Pièce	108,00 CHF Prix / 1 Pièce
