Raccord en croix pour conducteurs plat/plat sans plaque intermédiaire A4

Réf. 5314574 | EAN 4012196428137

Réf. / Type	5314574 / 256 S6 V4A

Ajustement	max. FL30 mm

Description du produit

Description du produit

• Correspond aux exigences de NF EN 62305-3 (IEC 62305-3)
• pour max FL 30 x FL 30
• sans plaque intermédiaire
• préassemblé avec 4 vis à tête hexagonale M8 x 25 et 4 écrous hexagonaux M8

Caractéristiques techniques

Caractéristiques techniques

Ajustement	max. FL30 mm
Capacité de courant de foudre admissible	H/100 kA
Convient pour le raccordement	Conducteur plat Fl 30 / Fl 30
Cote A	60 mm
Cote B	60 mm

Dimension	30mm
Matériau	Acier inoxydable 1.4401
Type de raccord	Raccords en croix
Type de vis de fixation	Vis à tête hexagonale

Tous les types

Tous les types

Type	Ajustement	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
256 S6 V4A	max. FL30 mm	5314574	Pièce	3600 Pièce	1.240,59 CHF Prix / 100 Pièce

Téléchargements

Fiche technique 256 S6 V4A / 5314574 , 0.17MB , pdf

Guide Guide de la protection contre la foudre , 2.10MB , pdf

Guide Guide Systèmes de mise à la terre , 2.10MB , pdf

Catalogue Liaison équipotentielle et mise à la terre , 16.24MB , pdf

Aide à la sélection Aide à la sélection, boucle à fond de fouille et boucle de terre selon DIN 18014 , 0.19MB , pdf

Instructions de montage Instructions de montage et notice d'installation Raccords en croix , 2.00MB , pdf

Télécharger

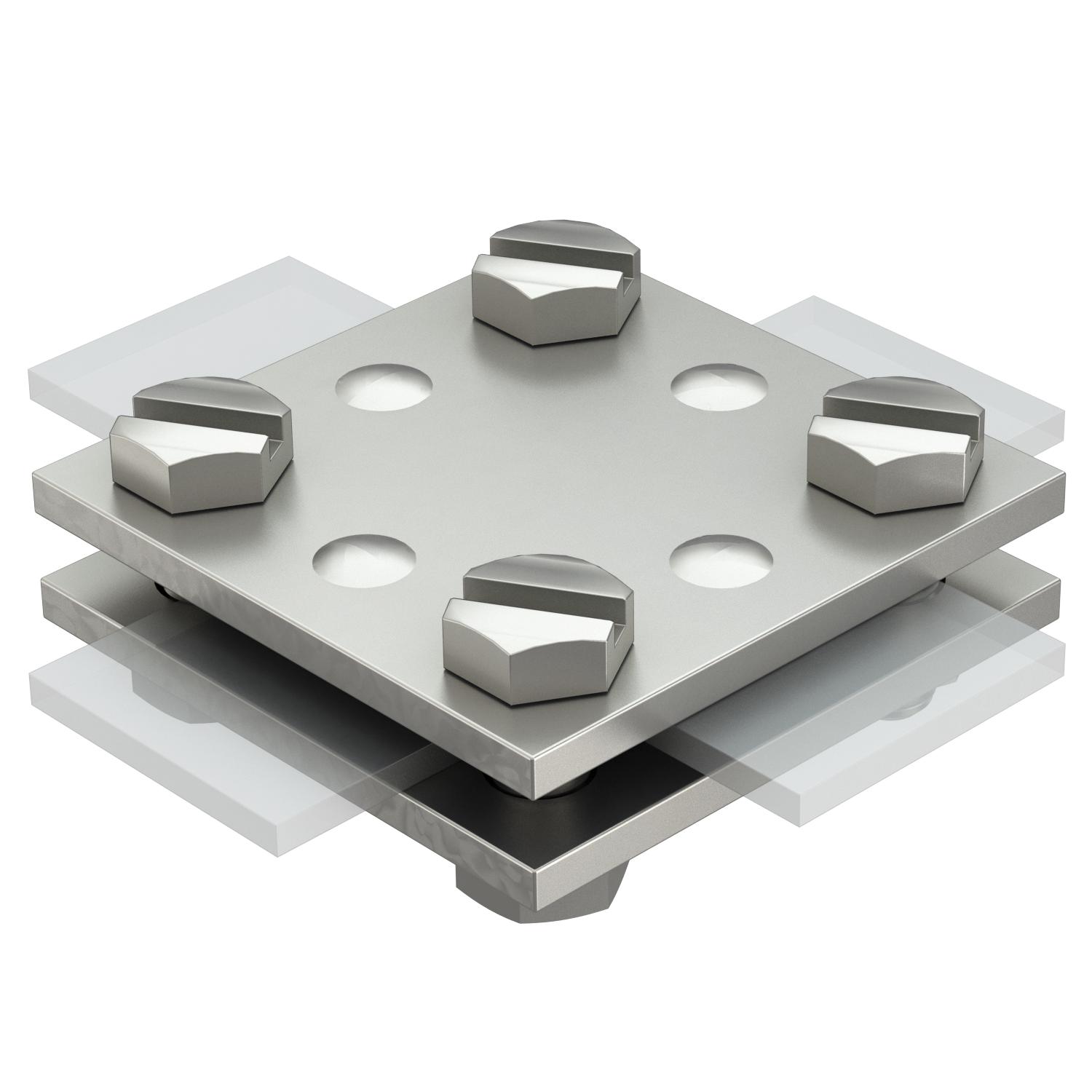

Graphique de produit 256 S6 V4A / 5314574, 86.00 kB, jpg

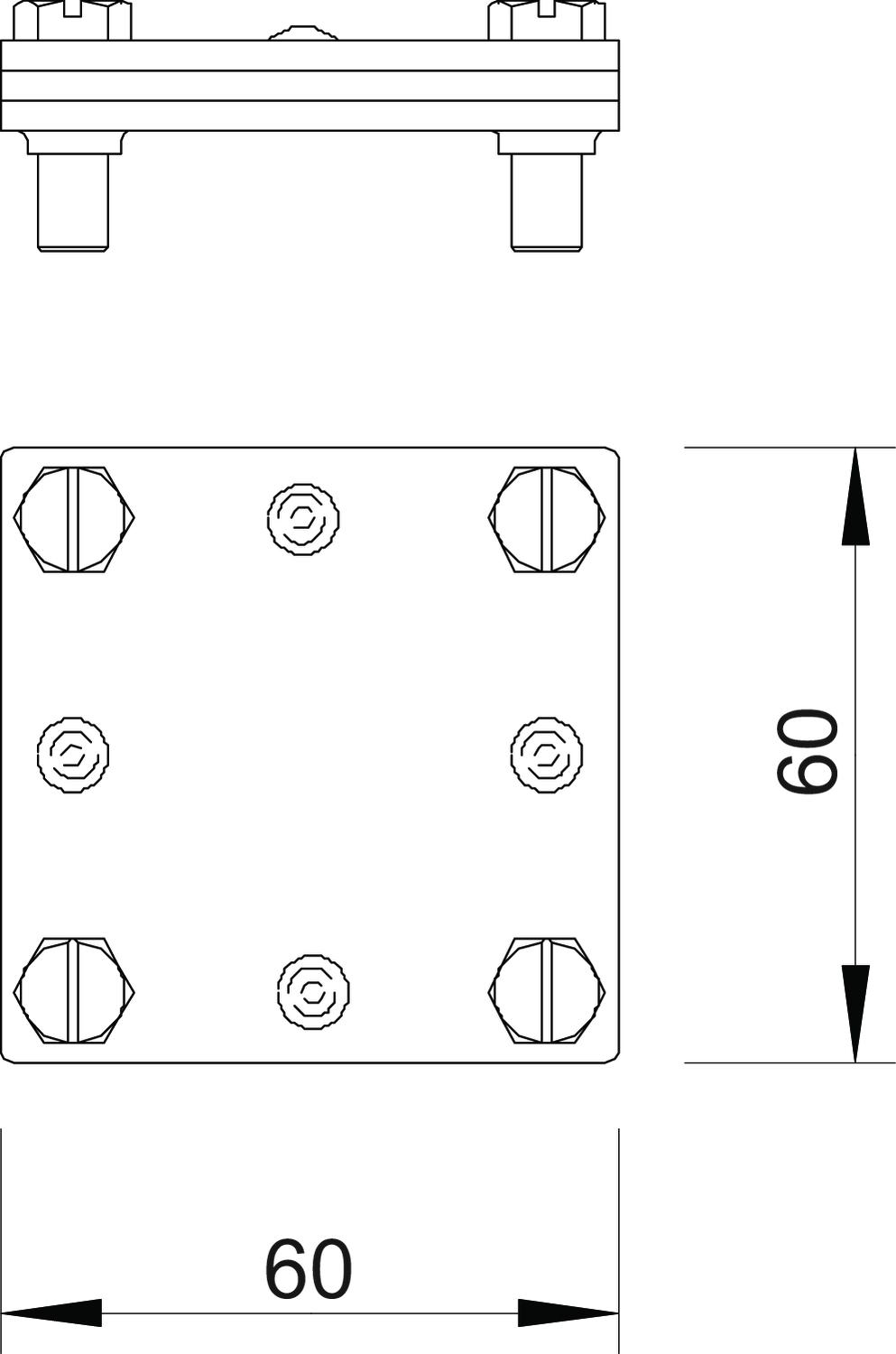

Plan d'encombrement 256 S6 V4A / 5314574, 58.52 kB, jpg

256 S6 V4A / 5314574 256 S6 V4A / 5314574
