Raccord rapide bimétallique Vario
Réf. 5311535 | EAN 4012195417859 | ELDAS-No. 156 831 049
- Description du produit
-

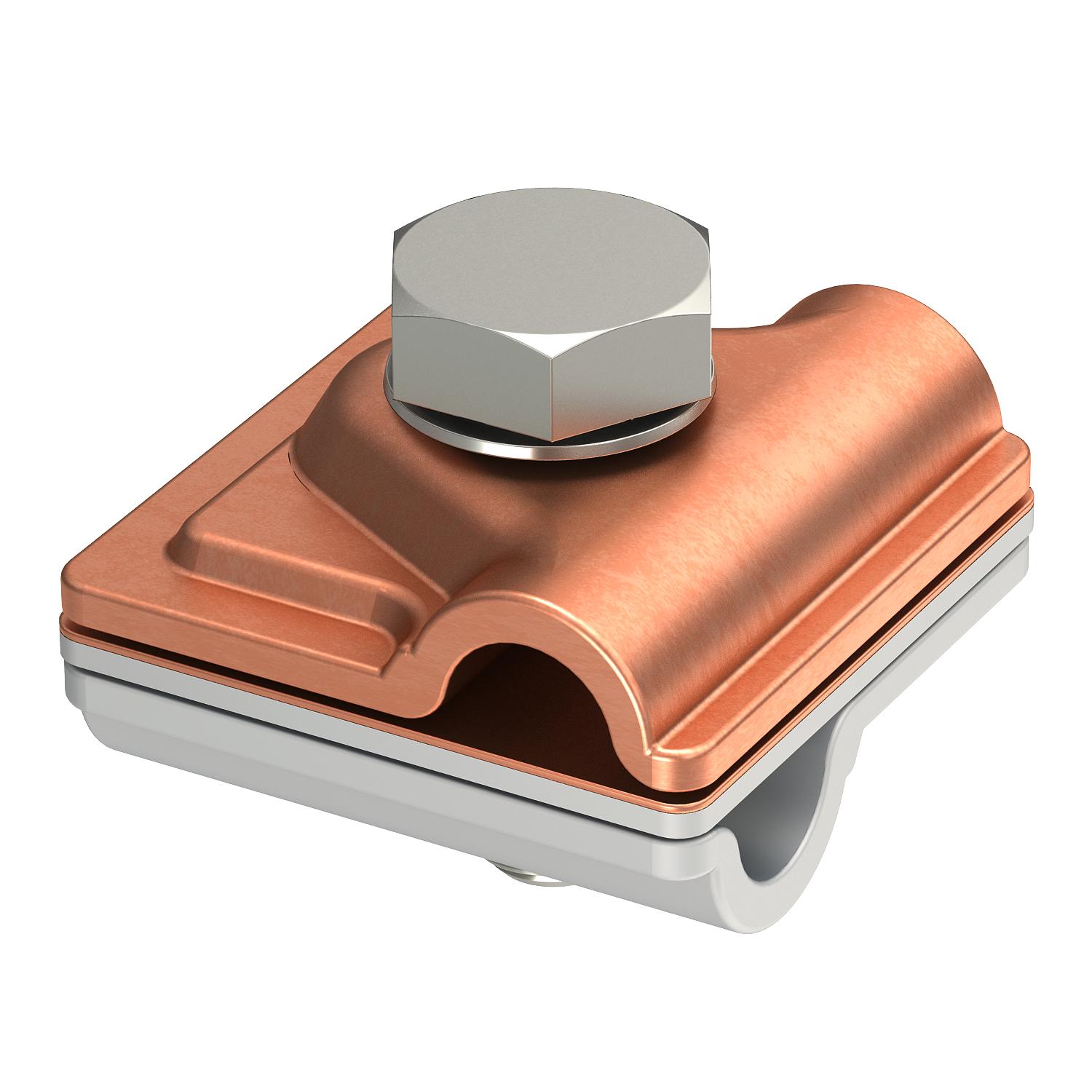

Description du produit• plaque intermédiaire en aluminium/cuivre, couvercle/socle en aluminium et cuivre

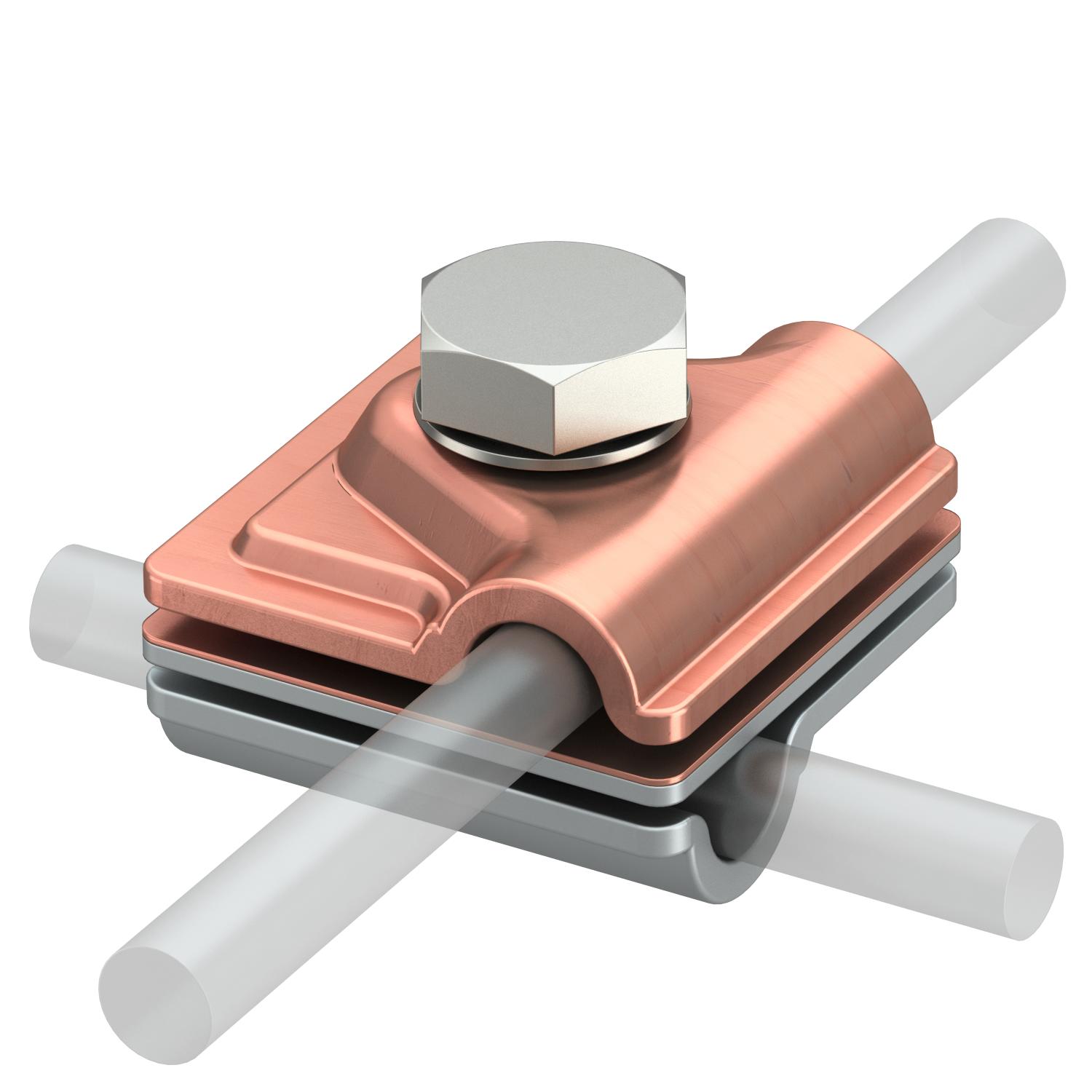

• pour montage en té, en croix ou parallèle
• pour montage rapide à l'aide d'une vis M10 x 30 en acier inoxydable
• Avec rondelle ressort selon DIN 137
• correspond aux exigences de VDE 0185-305 (CEI 62305)
-
- Caractéristiques techniques
-
Caractéristiques techniques

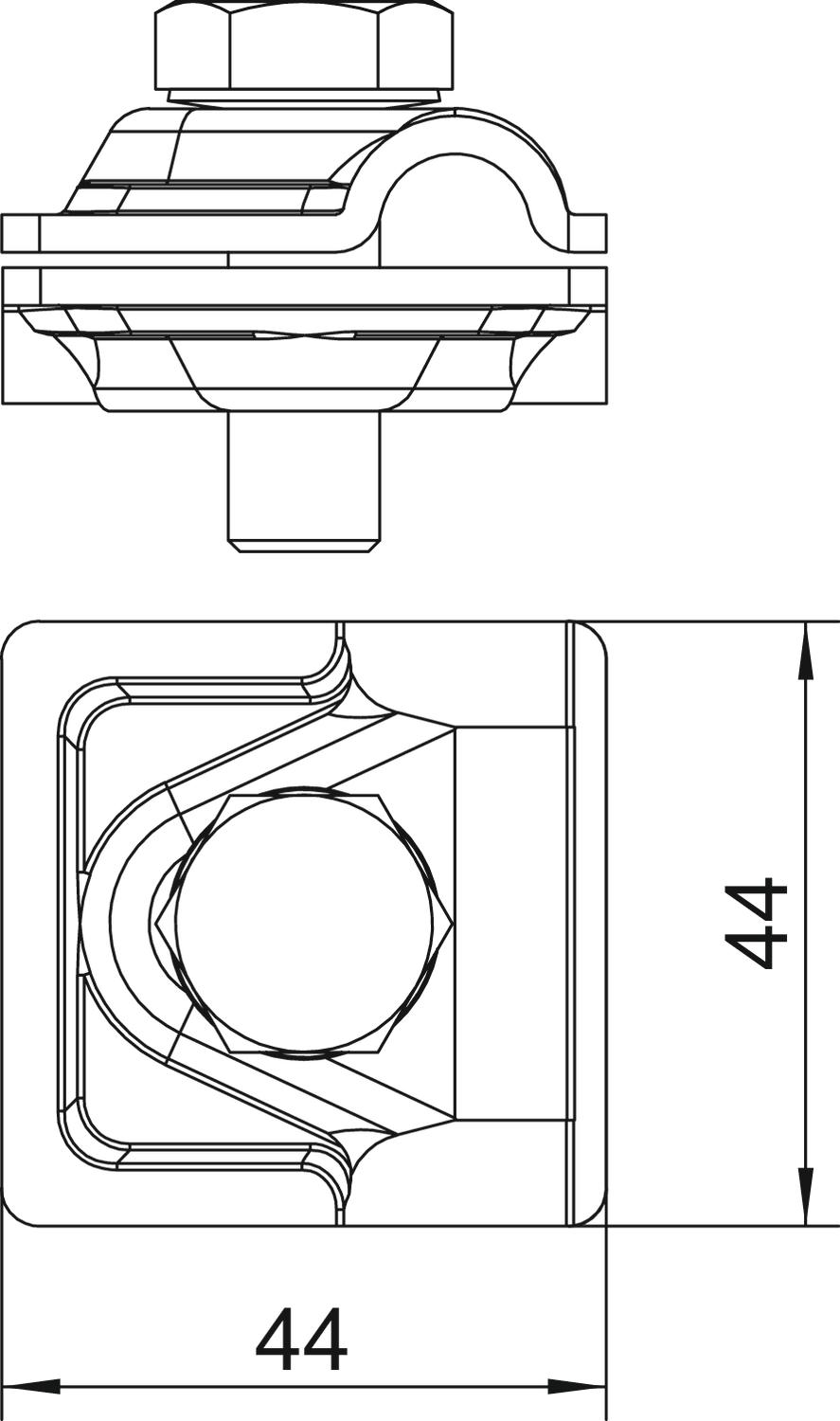

Ajustement Rd 8-10 mm Capacité de courant de foudre admissible H/100 kA Convient pour le raccordement Conducteur rond Rd 8-10 / Rd 8-10 Cote A 44 mm Diamètre de conducteur rond conducteur 1 max. 10 mm Diamètre de conducteur rond conducteur 1 min. 8 mm Diamètre de conducteur rond conducteur 2 max. 10 mm Diamètre de conducteur rond conducteur 2 min. 8 mm Dimension 44x44mm Matériau cuivre Matériau partie inférieure Cu Matériau partie supérieure Al Plaque intermédiaire oui Type de raccord Borne de raccordement à usage multiple Type de vis de fixation Vis à tête hexagonale - Tous les types
- Téléchargements
-
Fiche technique 249 8-10 ZV / 5311535 , 0.21MB , pdfREACH Déclaration de conformité 249 8-10 ZV / 5311535 , 0.12MB , pdfRoHS Déclaration de conformité 249 8-10 ZV / 5311535 , 0.12MB , pdfInstructions de montage Raccord rapide bimétallique Vario , 0.92MB , pdf
