Raccord rapide Vario FT
Réf. 5311441 | EAN 4012197405410
- Description du produit
-

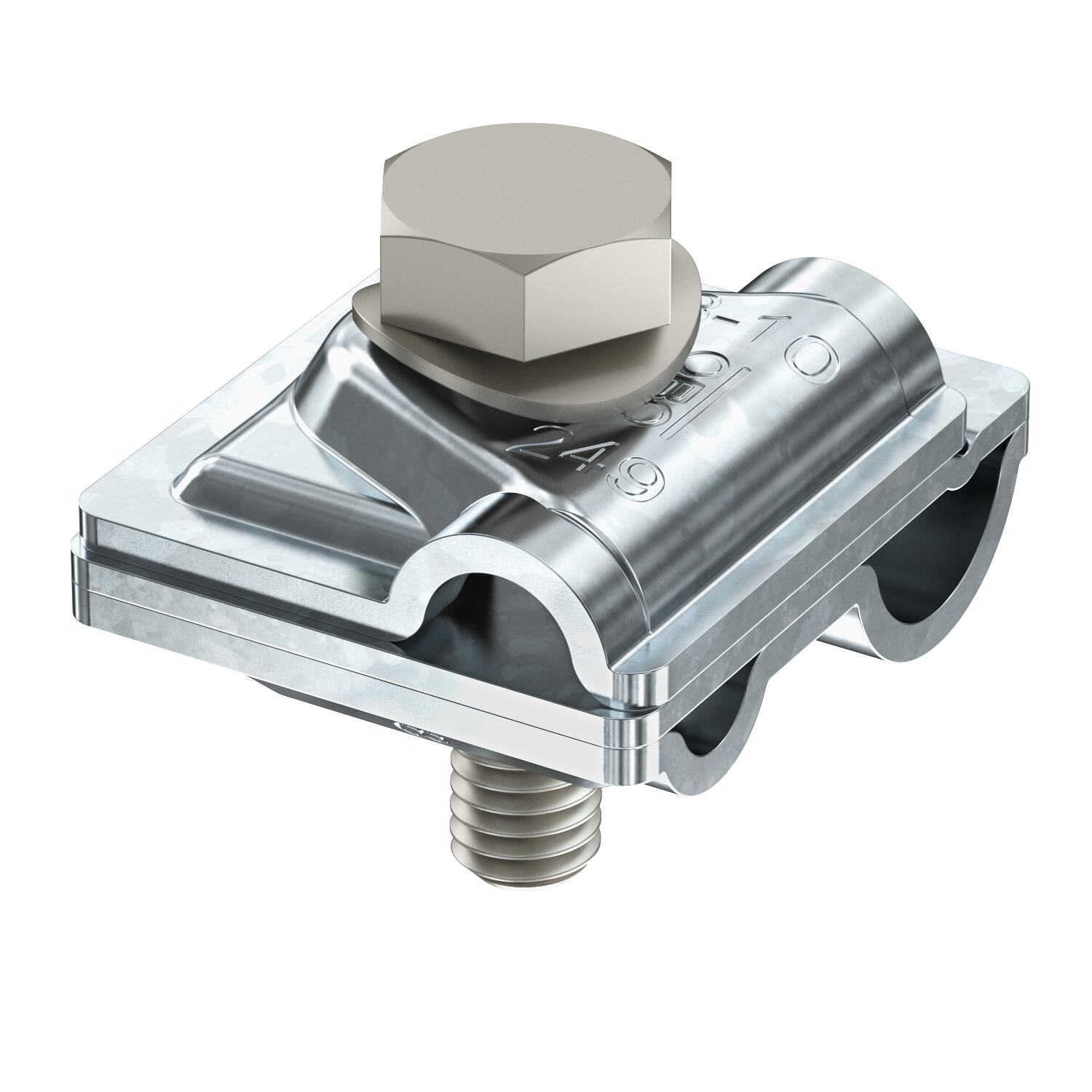

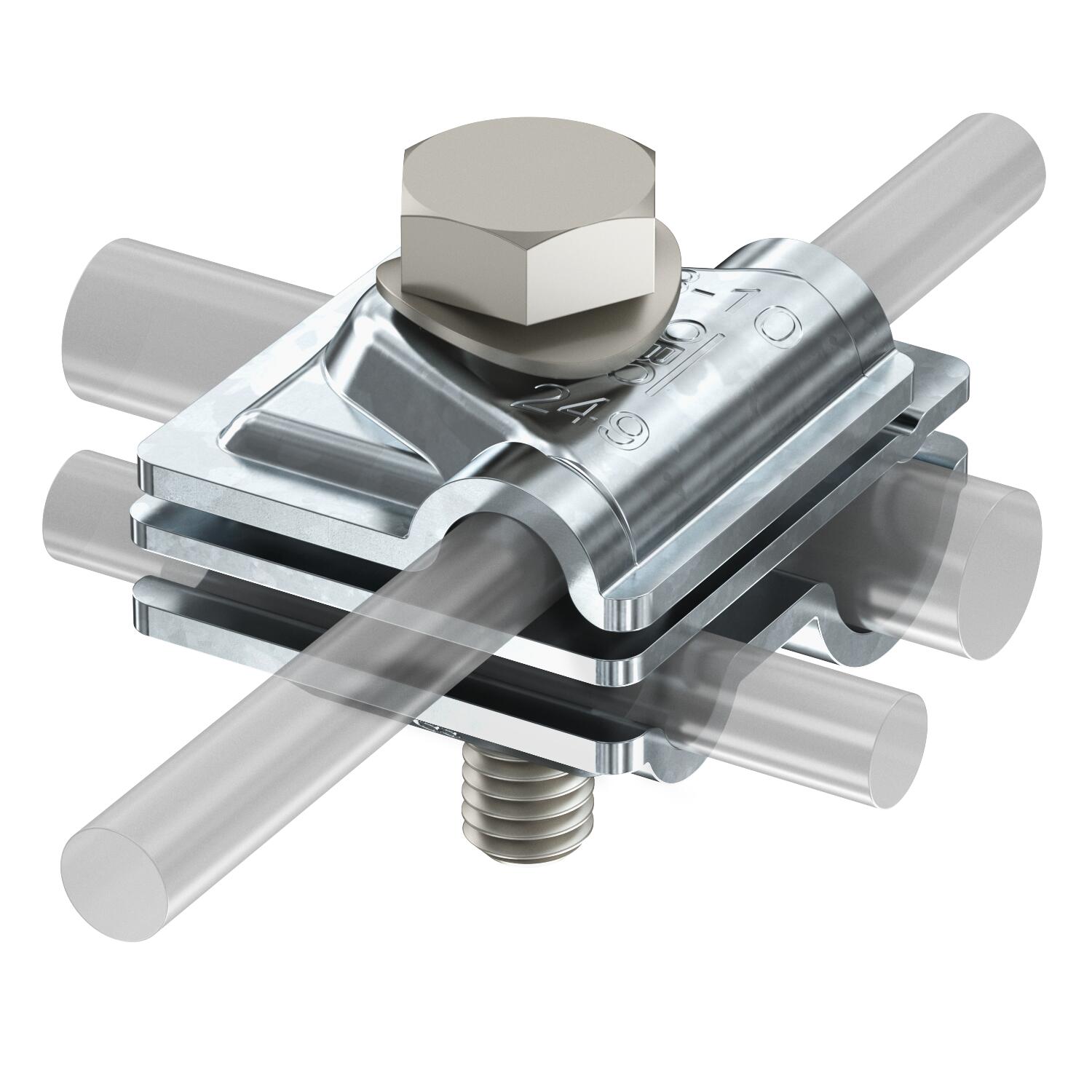

Description du produitConnecteurs rapides pour la création de connexions en T, transversales et parallèles. Montage avec vis en acier inoxydable M10 x 40. Convient aux aciers d’armature ø 6-16 mm et aux conducteurs ronds ø 8-10 mm. Conforme aux exigences de la norme VDE 0185-305 (IEC 62305).
-
- Caractéristiques techniques
-
Caractéristiques techniques

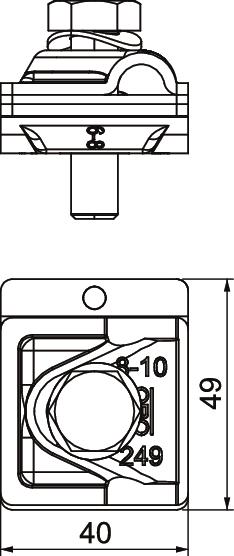

Ajustement Rd 8-10 / Ø 6-16 mm Convient pour le raccordement Rundleiter Rd 8-10 / Bewehrungsstahl ø 6-16 Cote A 40 mm Cote B 49 mm Diamètre de conducteur rond conducteur 1 max. 10 mm Diamètre de conducteur rond conducteur 1 min. 8 mm Diamètre de conducteur rond conducteur 2 max. 16 mm Diamètre de conducteur rond conducteur 2 min. 6 mm Largeur 40 mm Longueur 49 mm Matériau acier Plaque intermédiaire oui Surface galvanisé à chaud par trempage Type de raccord Borne de raccordement à usage multiple Type de vis de fixation Vis à tête hexagonale - Tous les types
- Téléchargements
-
Fiche technique 249 6-16 ST / 5311441 , 0.15MB , pdfREACH Déclaration de conformité 249 6-16 ST / 5311441 , 0.12MB , pdfRoHS Déclaration de conformité 249 6-16 ST / 5311441 , 0.13MB , pdfInstructions de montage Vario-Schnellverbinder 249 6-16 ST , 0.76MB , pdf
