Rondelle 16 | | 8,4 | 1,6 | M8

morepic-1

morepic-2

Rondelle

Réf. 3402088 | EAN 4012195300076

Réf. / Type

Dimension d min.

Cote d

Dimension h

Filetage

Description du produit

Description du produit

Rondelle selon la norme DIN 125, forme A, à usage universel.

Caractéristiques techniques

Dimensions

Cote d	8,4 mm
Dimension h	1,6 mm
Dimension	M8
Dimension d min.	16 mm
En forme de facettes	non
Épaisseur de tôle	0,06 in

épaisseur du matériau	1,6 mm
Filetage	M8
Forme de l'orifice	rond
Matériau	acier
Surface	galvanisé
trempé	non

Tous les types

Tous les types

Type	Dimension d min.	Cote d	Dimension h	Filetage	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
WS M4 D09 G	9 mm	4,3 mm	0,8 mm	M4	3402045	Pièce	100 Pièce	4,81 CHF Prix / 100 Pièce
WS M6 D12 G	12 mm	6,4 mm	1,6 mm	M6	3402061	Pièce	100 Pièce	4,92 CHF Prix / 100 Pièce
WS M8 D16 G	16 mm	8,4 mm	1,6 mm	M8	3402088	Pièce	100 Pièce	7,56 CHF Prix / 100 Pièce
WS M10 D20 G	20 mm	10,5 mm	2 mm	M10	3402096	Pièce	100 Pièce	10,42 CHF Prix / 100 Pièce
WS M12 D24 G	24 mm	13 mm	2,5 mm	M12	3402126	Pièce	100 Pièce	22,84 CHF Prix / 100 Pièce

Téléchargements

Fiche technique WS M8 D16 G / 3402088 , 0.17MB , pdf

Guide Protection contre les incendies en électrotechnique – Un guide pour une installation en bâtiment résistante au feu , 2.10MB , pdf

Brochure Zwischendeckeninstallationen , 2.70MB , pdf

Catalogue Fastening materials , 19.78MB , pdf

Déclaration de conformité UE WS M8 D16 G / 3402088 , 0.06MB , pdf

Télécharger

REACH Déclaration de conformité WS M8 D16 G / 3402088 , 0.12MB , pdf

Télécharger

RoHS Déclaration de conformité WS M8 D16 G / 3402088 , 0.12MB , pdf

Télécharger

Graphique de produit WS M8 D16 G / 3402088, 16.16 kB, jpg

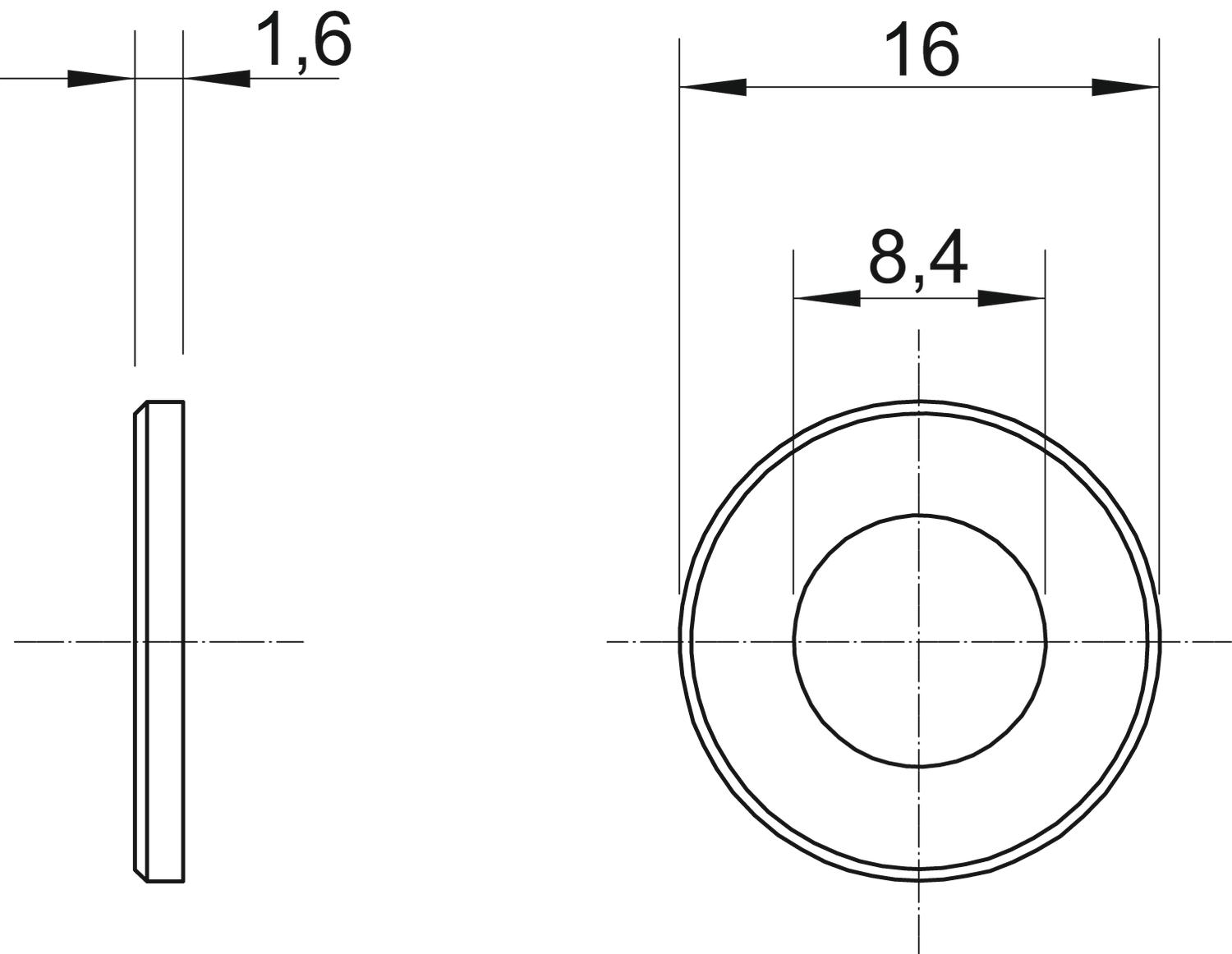

Plan d'encombrement WS M8 D16 G / 3402088, 61.87 kB, jpg
