Rondelle 9 | | 4,3 | 0,8 | M4

morepic-1

morepic-2

Rondelle

Réf. 3402045 | EAN 4012195299899

Réf. / Type

Dimension d min.

Cote d

Dimension h

Filetage

Description du produit

Description du produit

Rondelle selon la norme DIN 125, forme A, à usage universel.

Caractéristiques techniques

Dimensions

Cote d	4,3 mm
Dimension h	0,8 mm
Dimension	M4
Dimension d min.	9 mm
En forme de facettes	non
épaisseur du matériau	0,8 mm

Filetage	M4
Forme de l'orifice	rond
Matériau	acier
Surface	galvanisé
trempé	non

Tous les types

Tous les types

Type	Dimension d min.	Cote d	Dimension h	Filetage	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
WS M4 D09 G	9 mm	4,3 mm	0,8 mm	M4	3402045	Pièce	100 Pièce	4,81 CHF Prix / 100 Pièce
WS M6 D12 G	12 mm	6,4 mm	1,6 mm	M6	3402061	Pièce	100 Pièce	4,92 CHF Prix / 100 Pièce
WS M8 D16 G	16 mm	8,4 mm	1,6 mm	M8	3402088	Pièce	100 Pièce	7,56 CHF Prix / 100 Pièce
WS M10 D20 G	20 mm	10,5 mm	2 mm	M10	3402096	Pièce	100 Pièce	10,42 CHF Prix / 100 Pièce
WS M12 D24 G	24 mm	13 mm	2,5 mm	M12	3402126	Pièce	100 Pièce	22,84 CHF Prix / 100 Pièce

Téléchargements

Fiche technique WS M4 D09 G / 3402045 , 0.14MB , pdf

Guide Protection contre les incendies en électrotechnique – Un guide pour une installation en bâtiment résistante au feu , 2.10MB , pdf

Brochure Zwischendeckeninstallationen , 2.70MB , pdf

Catalogue Fastening materials , 19.78MB , pdf

Déclaration de conformité UE WS M4 D09 G / 3402045 , 0.06MB , pdf

Télécharger

REACH Déclaration de conformité WS M4 D09 G / 3402045 , 0.12MB , pdf

Télécharger

RoHS Déclaration de conformité WS M4 D09 G / 3402045 , 0.12MB , pdf

Télécharger

Graphique de produit WS M4 D09 G / 3402045, 16.16 kB, jpg

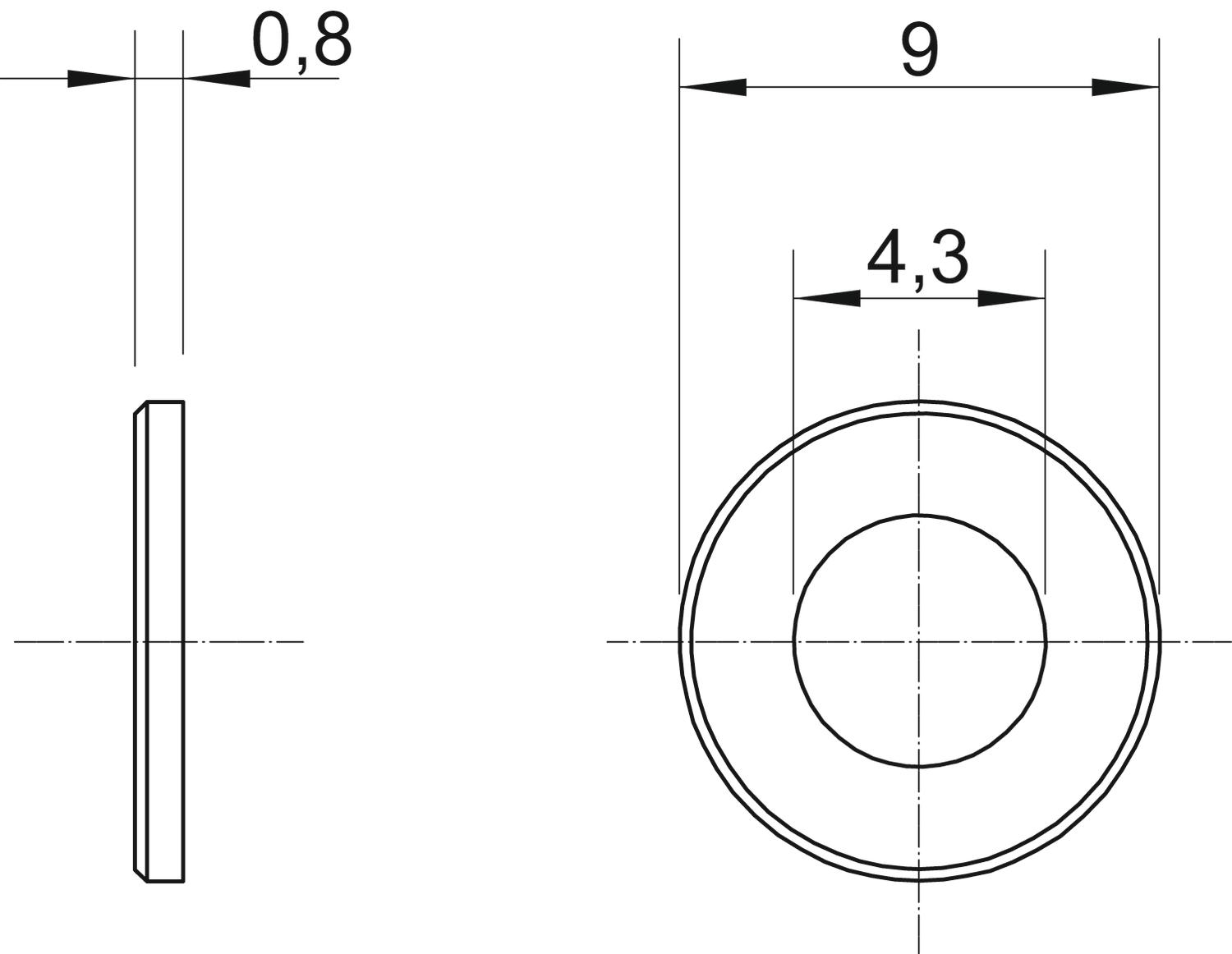

Plan d'encombrement WS M4 D09 G / 3402045, 61.66 kB, jpg
