Passerella grigliata GR-Magic® 55 A4

N. art. / Tipo

Lughezza.	3000 mm

Larghezza

Altezza	55 mm

Diametro filo

Sezione utile

Mantenimento funzionale

Descrizione del prodotto

Descrizione del prodotto

Passerella grigliata ad innesto rapido con altezza 55 mm.
Schermatura elettromagnetica senza coperchio 15 dB, con coperchio 25 dB.

Dati tecnici

Acciaio inossidabile, decapato	sì
Altezza	2,17 in
Altezza	55 mm
Brandschutz	NULL
Colore	acciaio inox
Connettore senza viti	sì
Diametro filo	3,9 mm
Dimensione B	200 mm
Dimensione H	58 mm

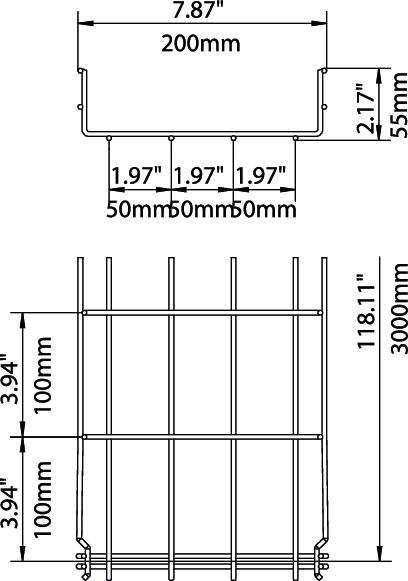

Dimensionee	55x200x3000
Distanza tra gli appoggi 1,0 m	0,35 kN/m
Distanza tra gli appoggi 1,5 m	0,2 kN/m
Distanza tra gli appoggi 2,0 m	0,1 kN/m
Distanza tra gli appoggi 2,5 m	0,1 kN/m
Forma del profilato	Forma a U

Impronta CO₂ (GWP) dalla culla al cancello	5,0225 kg CO₂e / 1 Metro
Larghezza	7,87 in
Larghezza	200 mm
Lughezza.	3000 mm
Mantenimento funzionale	sì
Materiale	Acciaio INOX 1.4401
Separatore integrato	NULL
Sezione utile	87 cm²
Sezione utile	8700 mm²
Superficie	non trattato, ulteriore trattamento
Tipo di giunto sistema portacavi	Fissaggio a scatto
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	connettore integrato

Dati tecnici

Tutti i tipi

Tipo	Lughezza.	Larghezza	Altezza	Diametro filo	Sezione utile	Mantenimento funzionale	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
GRM 55 50 A4	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	sì	127 022 109	6001087	m	3 m	52,85 CHF Prezzo / 1 m
GRM 55 100 A4	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	sì	127 022 119	6001088	m	3 m	70,16 CHF Prezzo / 1 m
GRM 55 150 A4	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	sì	127 022 129	6001090	m	3 m	101,37 CHF Prezzo / 1 m
GRM 55 200 A4	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	sì	127 022 139	6001091	m	3 m	101,91 CHF Prezzo / 1 m
GRM 55 300 A4	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	sì	127 022 149	6001093	m	3 m	144,53 CHF Prezzo / 1 m
GRM 55 400 A4	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	sì	127 022 159	6001095	m	3 m	184,16 CHF Prezzo / 1 m
GRM 55 500 A4	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	no	127 022 169	6001097	m	3 m	284,40 CHF Prezzo / 1 m
GRM 55 600 A4	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	no	127 022 179	6001099	m	3 m	318,99 CHF Prezzo / 1 m

Accessorio

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Giunto angolare A4	GEV 36 A4	127 028 089	6016764	pz	10 pz	4,87 CHF Prezzo / 1 pz
Coperchio, non forato A4	DRLU 200 A4	-----	6052993	m	3 m	137,79 CHF Prezzo / 1 m
