- Descrizione del prodotto
-

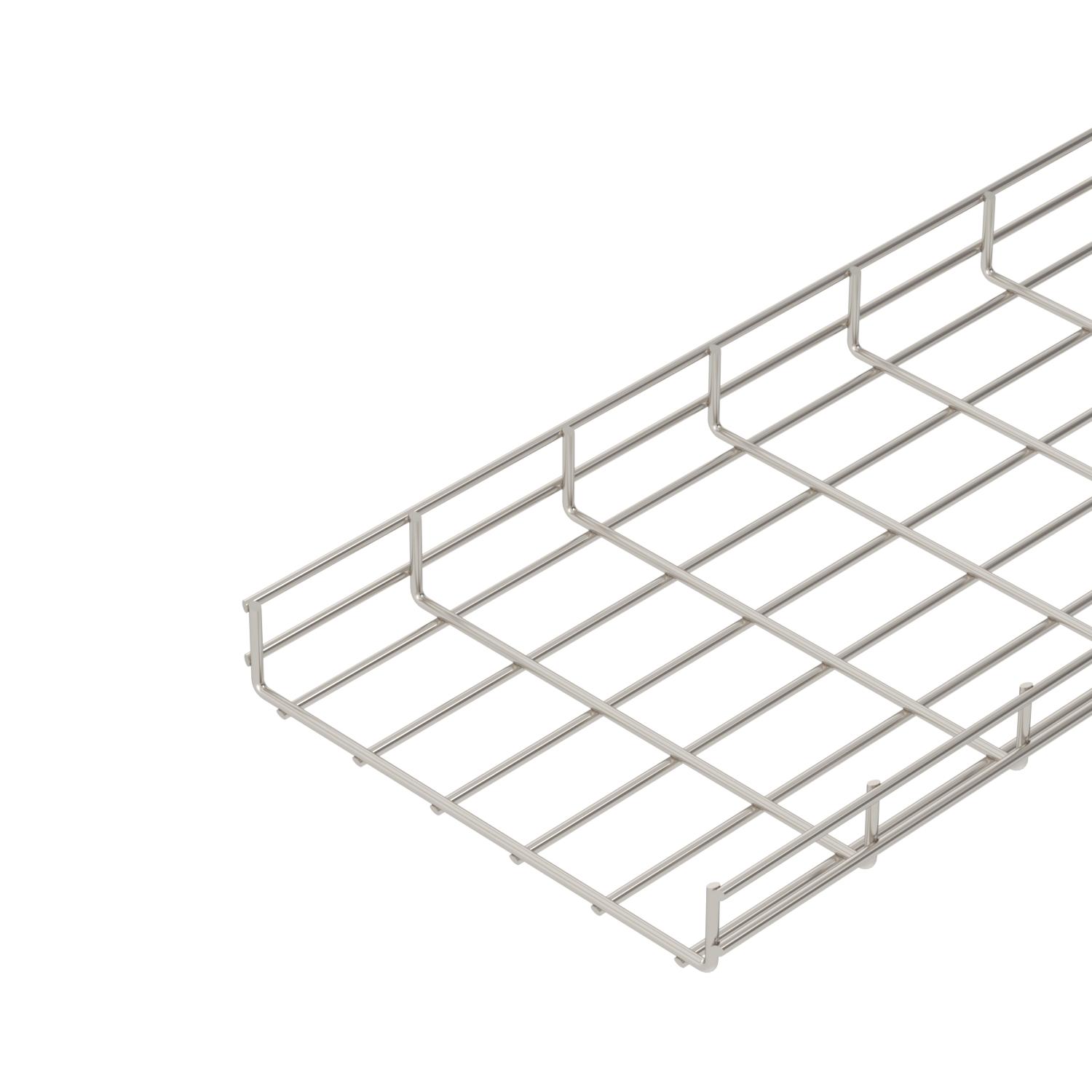

Descrizione del prodottoPasserella grigliata composta da fili in acciaio saldati a punto con bordo di altezza pari a 55 mm.
Schermatura elettromagnetica senza coperchio 15 dB, con coperchio 25 dB.
- Dati tecnici
-

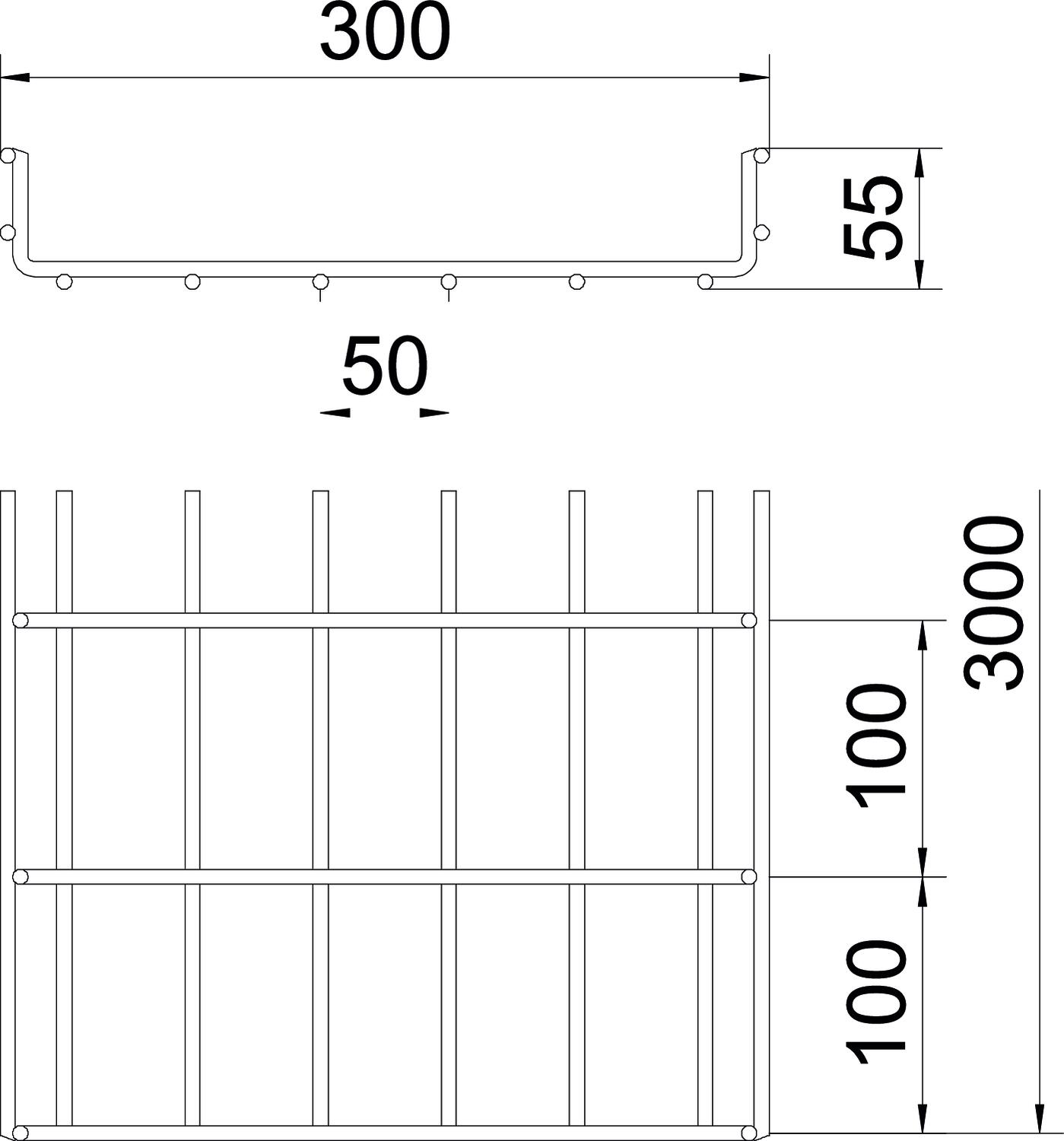

Misure
Altezza 55 mm Altezza 2,17 in Colore acciaio inox Diametro filo 6 mm Dimensione B 300 mm Dimensionee 55x300x3000 Distanza tra gli appoggi 1,0 m 2 kN/m Distanza tra gli appoggi 1,5 m 1,3 kN/m Distanza tra gli appoggi 2,0 m 0,75 kN/m Distanza tra gli appoggi 2,5 m 0,45 kN/m Distanza tra gli appoggi 3,0 m 0,4 kN/m Forma del profilato Forma a U Impronta CO₂ (GWP) dalla culla al cancello 15,213 kg CO₂e / 1 Metro Larghezza 11,81 in Larghezza 300 mm Lughezza. 3000 mm Materiale Acciaio INOX 1.4301 Sezione utile 12900 mm² Sezione utile 129 cm² Superficie non trattato, ulteriore trattamento Tipo di giunto sistema portacavi avvitato Tipo di prova di carico secondo IEC 61537 Tipo II Versione connettore senza connettore Dati tecnici
Schema di sollecitazione passerella grigliata tipo SGR 55
- Carico passerella-cavi ammesso in kN/m senza peso operatore
- Distanza tra gli appoggi in m
- Flessione passerella in mm con kN/m ammessi
- Flessione di carico nella procedura di prova
- Curva di carico per larghezza passerella in mm
- Curva di flessione passerella in base alla distanza tra gli appoggi
- Tutti i tipi
-
Tutti i tipi
- Download
-
Scheda tecnica SGR 55 300 A2 / 6000925 , 0.32MB , pdfCatalogo Kabeltragsysteme , 45.23MB , pdfDichiarazione di conformità UE SGR 55 300 A2 / 6000925 , 0.16MB , pdfREACH Dichiarazione di conformità SGR 55 300 A2 / 6000925 , 0.09MB , pdfRoHS Dichiarazione di conformità SGR 55 300 A2 / 6000925 , 0.13MB , pdfDichiarazione ambientale Umweltproduktdeklaration (EPD) , 1.48MB , pdfIstruzioni di montaggio General information on the mounting , 2.61MB , pdfIstruzioni di montaggio Istruzioni di montaggio Sistemi di passerelle grigliate , 9.52MB , pdf
