Portapparecchi GESR4 con maniglia 5 | R4 | beige grigiastro; RAL 1019

Portapparecchi GESR4 con maniglia

N. art. 7405444 | EAN 4012195103738

N. art. / Tipo

Spessore rivestimento pavimento	5 mm

Dimensione nominale per torretta	R4

Colore

Descrizione del prodotto

Descrizione del prodotto

Modulo apparecchi con maniglia per fino a 6 dispositivi Modulo 45 in 2 supporti universali UT3, utilizzo in sistemi di canali e a pavimento in ambienti interni.

Modulo apparecchi con staffa a maniglia, a 2 via, per inserto in portaapparecchi MT4. È possibile installare 2 piastre di copertura APMT2.

Dati tecnici

Dati tecnici

Adatto per canale sotto pavimento	sì
Adatto per canali sotto pavimento chiusi a filo battuto	sì
Adatto per condotti sotto battuto coperti dal massetto	sì
Adatto per incasso in intercapedini del pavimento	sì
Adatto per incasso nel pavimento doppio	sì
Adatto per trattamento con lavaggio bagnato	no
Altezza pavimento min.	73 mm
Carico verticale, grande superficie	fino a 5.000 N
Carico verticale, piccola superficie	fino a 3.000 N
Colore	beige grigiastro; RAL 1019
Con spessore per rivestimento	sì
Diametro di montaggio	215
Diametro esterno	234 mm
Dimensione H	73 mm
Dimensione nominale per torretta	R4

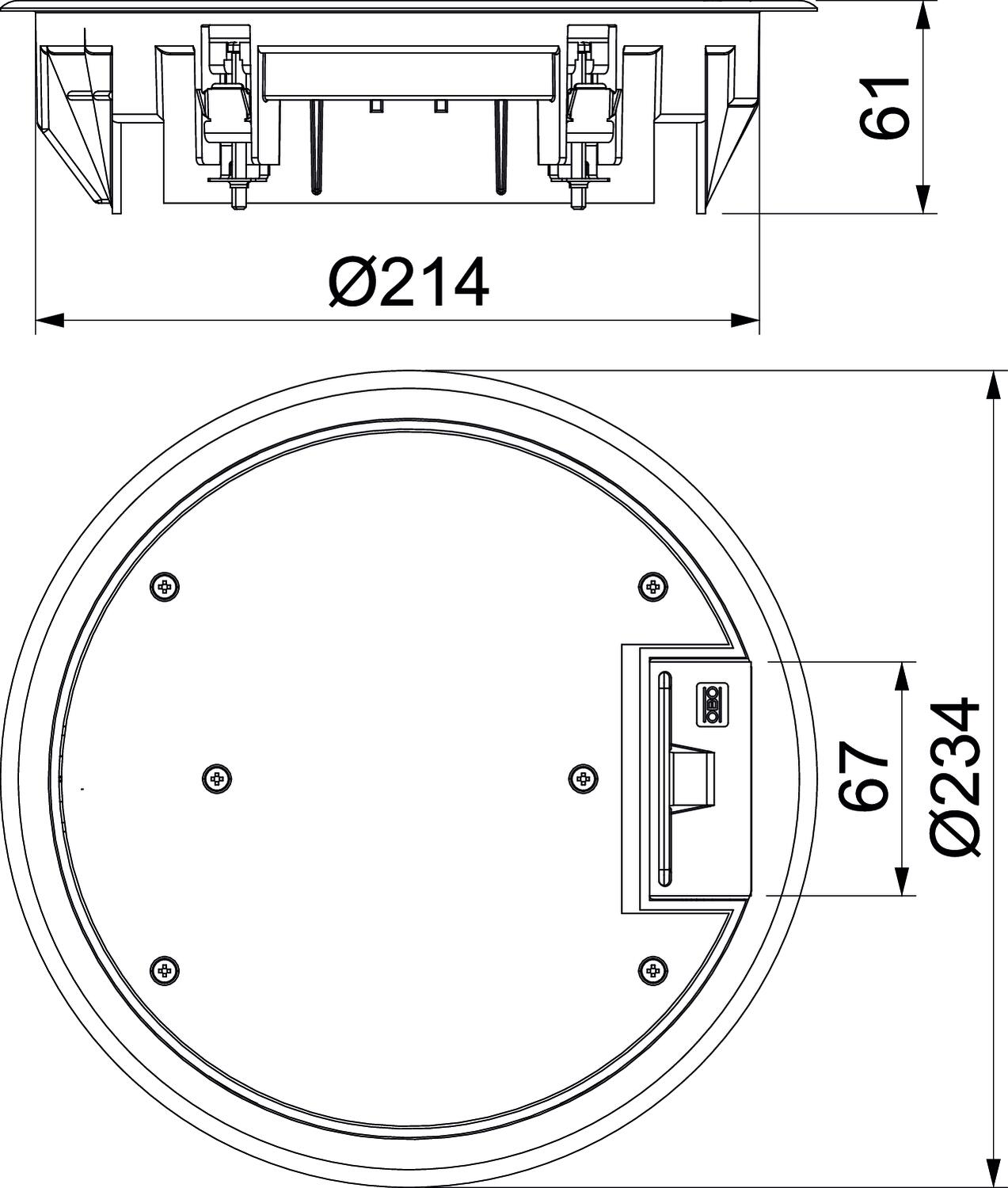

Dimensionee	Ø234x61
Grado di protezione (IP) con coperchio aperto	IP20
Grado di protezione (IP) con coperchio chiuso	IP40

Grado di protezione IK-Code	IK08
Materiale	Poliammide
Meccanismo di apertura	Staffa per maniglia
Numero di apparecchi installabili	6
Numero di porta apparecchi	2
Omologazioni	VDE
Porta apparecchi per l'installazione di scatola porta apparecchi	sì
Possibilità di incasso della guarnizione	no
Profondità di montaggio	73 mm
Spessore rivestimento pavimento	5 mm
Telaio di protezione pavimento	sì
Tipo di sistema di installazione	UT3
Trattamento del pavimento	asciutto
Versione	tondo
Versione per carichi pesanti	no
Versione telaio	Telaio protezione
Versione uscita cavo	Uscita cavi orientabile

Tutti i tipi

Tutti i tipi

Tipo	Spessore rivestimento pavimento	Dimensione nominale per torretta	Colore	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
GESR4 U 7011	5 mm	R4	grigio ferro; RAL 7011	7405436	pz	1 pz	51,12 CHF Prezzo / 1 pz
GESR4 U 9011	5 mm	R4	nero grafite; RAL 9011	7405440	pz	1 pz	51,12 CHF Prezzo / 1 pz
GESR4 U 1019	5 mm	R4	beige grigiastro; RAL 1019	7405444	pz	1 pz	51,12 CHF Prezzo / 1 pz

Accessorio

Accessori del sistema

Prodotti	Tipo	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Prolunga	GES RV	7407536	pz	2 pz	2,59 CHF Prezzo / 1 pz
Supporto universale UT3, con piastra di copertura per apparecchi Modul 45®, lunghezza sistema 165 mm	UT3 45 3	7408723	pz	1 pz	8,53 CHF Prezzo / 1 pz
