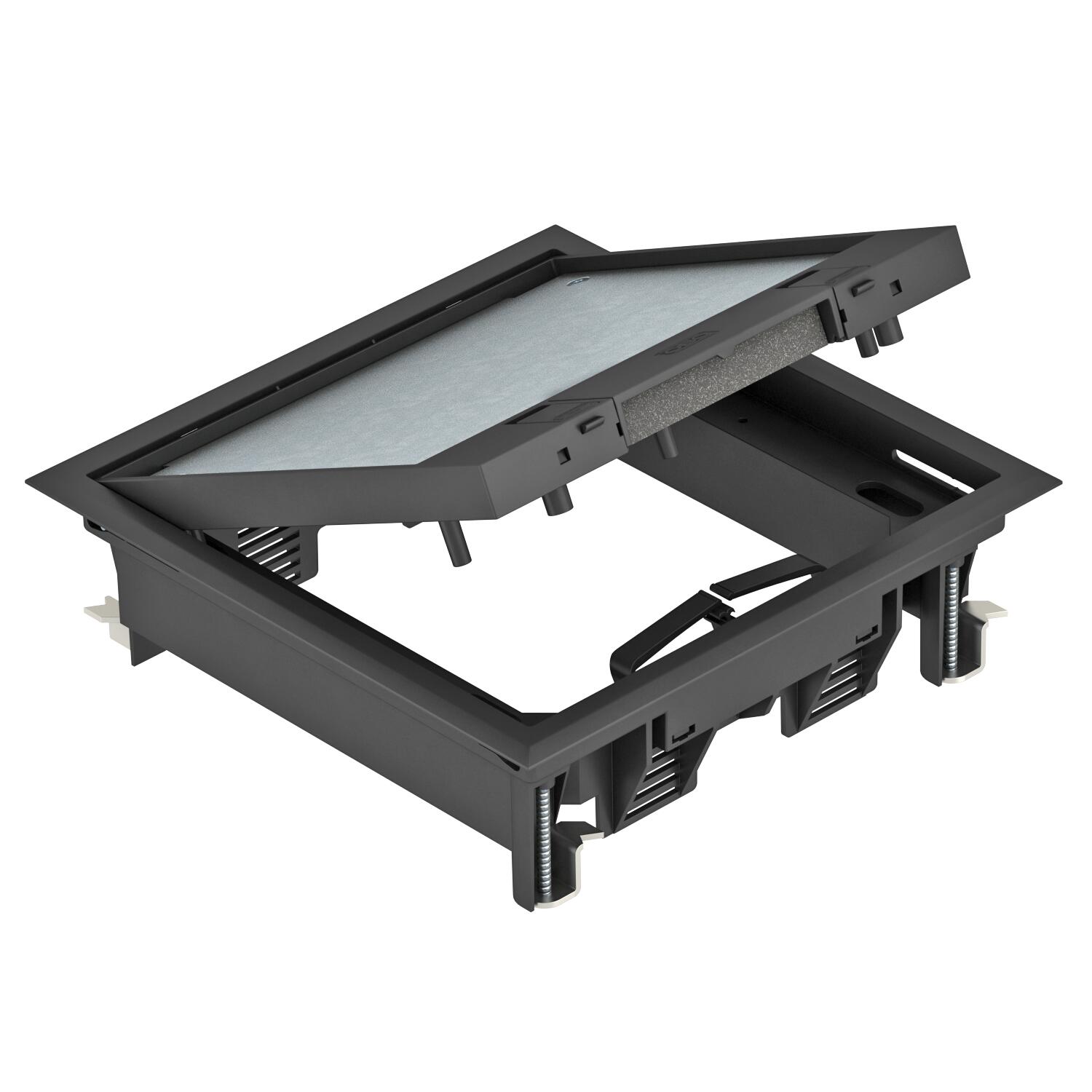

Scatola apparecchi GES4 con cursore di arresto
N. art. 7405146 | EAN 4012195890676
- Descrizione del prodotto
-
Descrizione del prodottoModulo apparecchi con cursore di arresto fino a 6 dispositivi Modulo 45 in 2 supporti universali UT3, inserto nel sistema di canali e nel sistema a pavimento in ambienti interni.
Spessore rivestimento nel coperchio ribaltabile preimpostato su 5 mm, in caso di necessità regolabile anche su 3, 8 o 10 mm.
Scatola apparecchi con cursore di arresto, a 2 vie per l'installazione del supporto di montaggio MT4. È possibile installare 2 piastre di copertura APMT2.
Spessore rivestimento nel coperchio ribaltabile preimpostato su 5 mm, in caso di necessità regolabile anche su 3, 8 o 10 mm.
-
- Dati tecnici
-
Dati tecnici

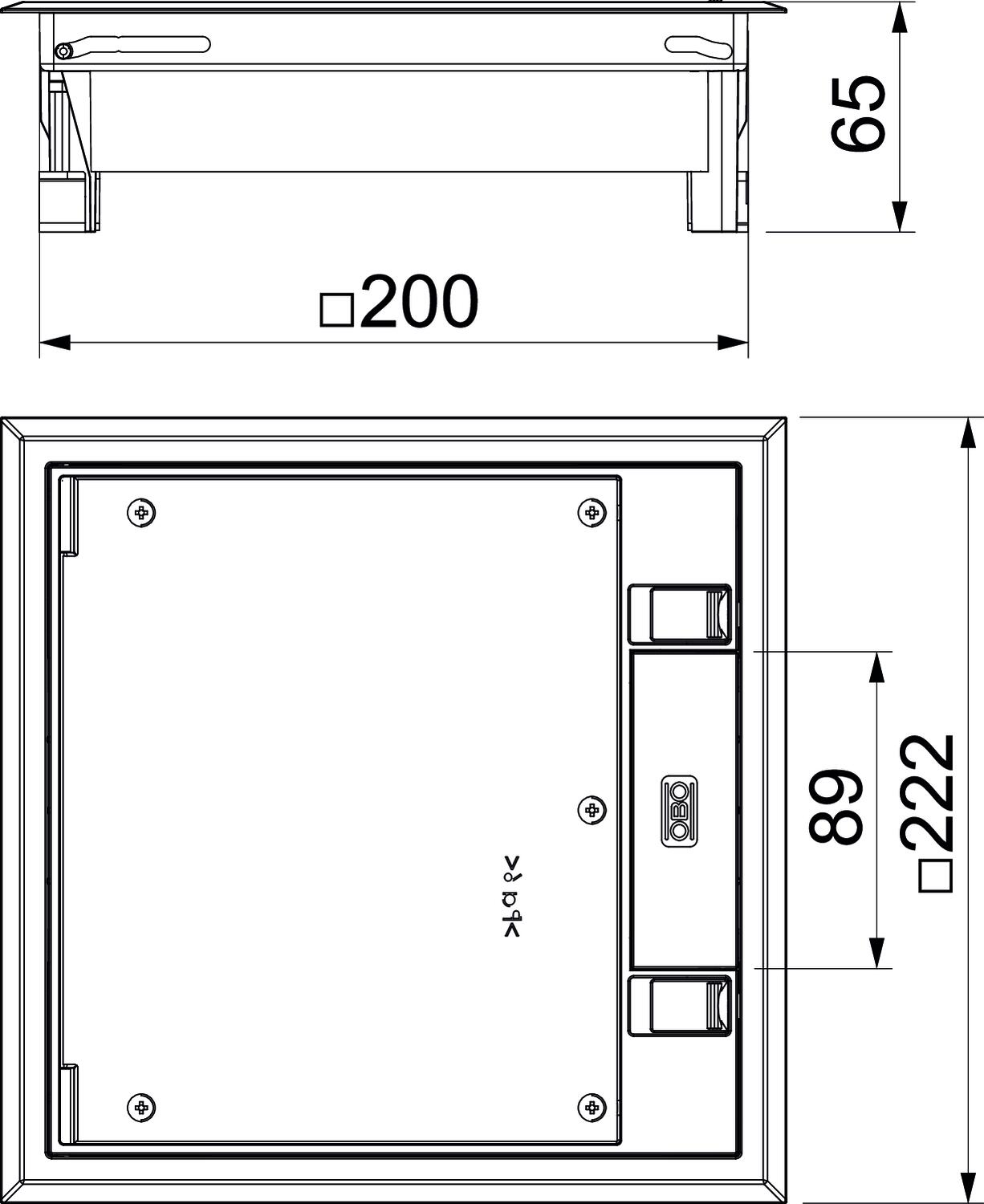

Adatto per canale sotto pavimento sì Adatto per canali sotto pavimento chiusi a filo battuto no Adatto per condotti sotto battuto coperti dal massetto sì Adatto per incasso in intercapedini del pavimento sì Adatto per incasso nel pavimento doppio sì Adatto per trattamento con lavaggio bagnato no Altezza 65 mm Altezza massetto min. 73 mm Altezza pavimento min. 73 mm Carico verticale, grande superficie fino a 3.000 N Carico verticale, piccola superficie fino a 2.000 N Colore nero grafite; RAL 9011 Con spessore per rivestimento sì demesioni per l'installazione 201 mm Dimensione H 73 mm Dimensione nominale per torretta 4 Dimensionee 222x222x65 Grado di protezione (IP) con coperchio aperto IP20 Grado di protezione (IP) con coperchio chiuso IP40 Grado di protezione IK-Code IK08 Impronta CO₂ (GWP) dalla culla al cancello 3,588 kg CO₂e / 1 Pezzo Larghezza 222 mm Larghezza esterna 222 mm Lughezza. 222 mm Lunghezza di montaggio 201 mm Lunghezza esterna 222 mm Materiale Poliammide Meccanismo di apertura Blocco a scorrimento Numero di apparecchi installabili 6 Numero di porta apparecchi 2 Omologazioni VDE Porta apparecchi per l'installazione di scatola porta apparecchi sì Possibilità di incasso della guarnizione no Profondità di montaggio 73 mm Spessore rivestimento pavimento 5 mm Telaio di protezione pavimento sì Tipo di sistema di installazione UT3 Trattamento del pavimento asciutto Versione quadrato Versione per carichi pesanti no Versione telaio Telaio protezione Versione uscita cavo Uscita cavi orientabile - Tutti i tipi
-
Accessori del sistema
Prodotti Tipo N. art. Quantità Conf. Prezzo di listino IVA escl.
Prolunga
GES RV 7407536 2 pz 2,59 CHF Prezzo / 1 pz
Supporto universale UT3, con piastra di copertura per apparecchi Modul 45®, lunghezza sistema 165 mm
UT3 45 3 7408723 1 pz 8,53 CHF Prezzo / 1 pz - Download
-
Scheda tecnica GES4-2U10T 9011 / 7405146 , 0.24MB , pdfDichiarazione di conformità UE GES4-2U10T 9011 / 7405146 , 0.16MB , pdfIstruzioni di montaggio Istruzioni di montaggio GES 2U , 0.19MB , pdf
