Staffa di fissaggio, A4 118 | 80 | 74

morepic-1

morepic-2

Staffa di fissaggio, A4

N. art. 1124719 | EAN 4012196123117

N. art. / Tipo	1124719 / SB MS 41 M8 A4

Lughezza.	118 mm

Larghezza	80 mm

Altezza	74 mm

Descrizione del prodotto

Descrizione del prodotto

Elemento di collegamento al fissaggio su entrambi i lati di profilati ai supporti in acciaio. Il fissaggio è possibile indipendentemente dall'ordine dell'apertura delle guide. La lunghezza delle guide dovrebbe avere almeno la larghezza del supporto in acciaio + 2 x 50 mm.

Utilizzare sempre in coppia per il montaggio. Utilizzabile con profilati MS4022, MS4141, MS4142, MS4124.

Dati tecnici

Misure

Altezza	74 mm
Carico di rottura	3,5 kN
Impronta CO₂ (GWP) dalla culla al cancello	2,037 kg CO₂e / 1 Pezzo
Larghezza	80 mm

Lughezza.	118 mm
Materiale	Acciaio INOX 1.4571
Max Coppia di serraggio	20 Nm

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Altezza	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
SB MS 41 M8 A4	118 mm	80 mm	74 mm	1124719	pz	20 pz	5.363,07 CHF Prezzo / 100 pz

Download

Scheda tecnica SB MS 41 M8 A4 / 1124719 , 0.18MB , pdf

Opuscolo Sistemi di profilati , 2.10MB , pdf

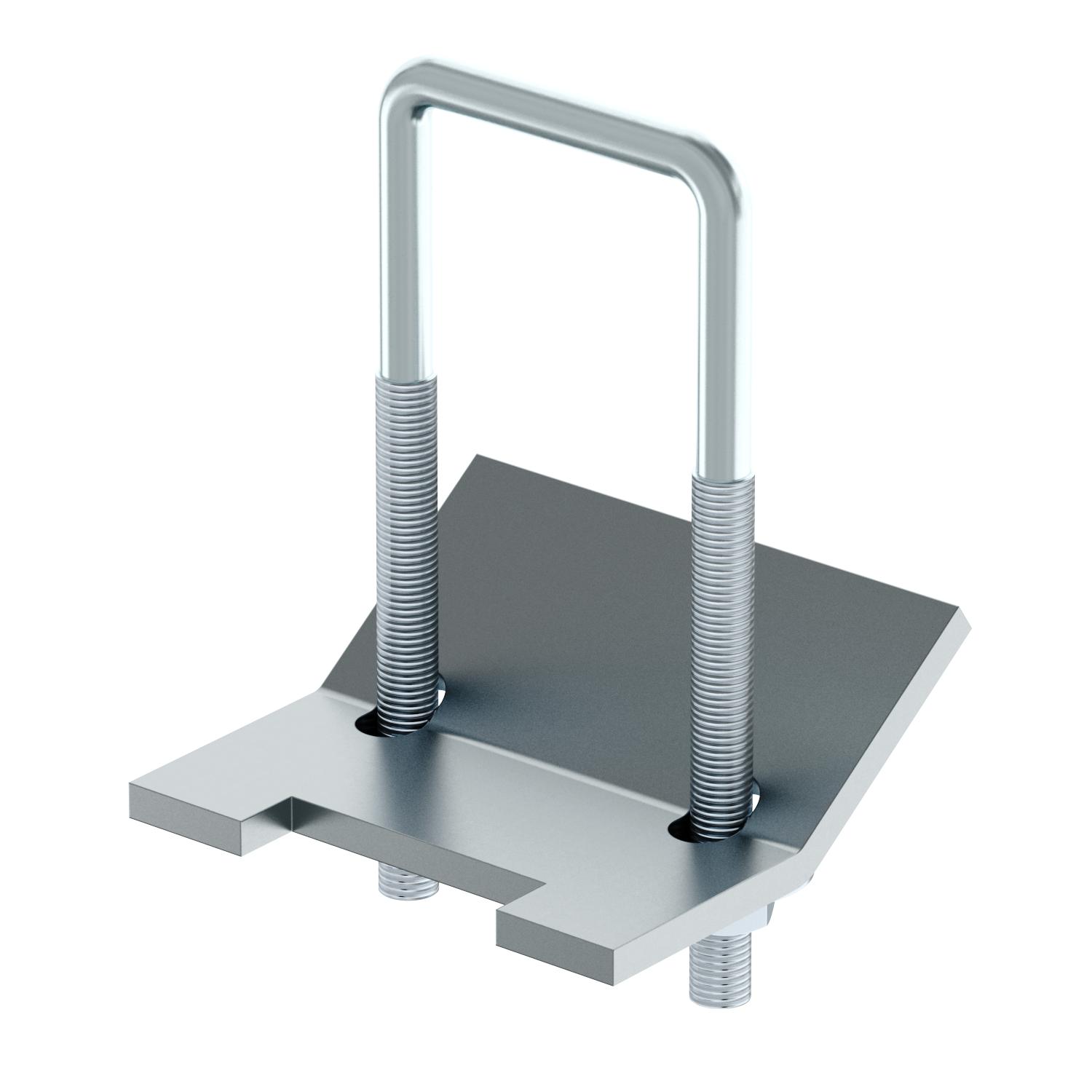

Grafico prodotto SB MS 41 M8 A4 / 1124719, 79.54 kB, jpg

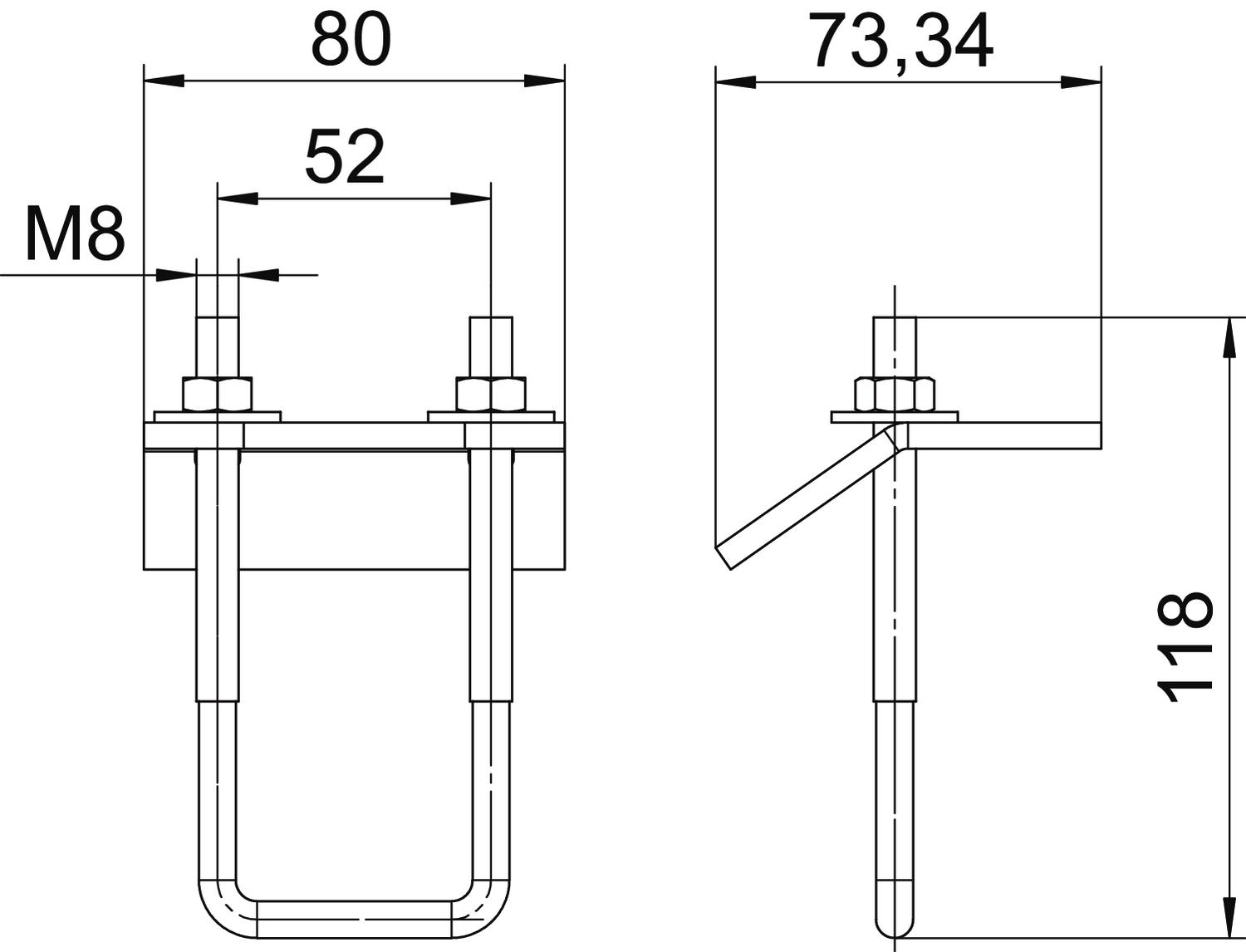

Disegno quotato SB MS 41 M8 A4 / 1124719, 67.76 kB, jpg
