90°-Bogen mit Trapez-Sprosse A2 100 | 5

morepic-1

morepic-2

90°-Bogen mit Trapez-Sprosse A2

Art.Nr. 7099150 | EAN 4012196515769

Art.Nr. / Typ

Breite

Holmstärke	5 mm

Produktbeschreibung

Produktbeschreibung

90° Bogen für Schiffsbau-Kabelleiter Typ SL 62 mit der Seitenhöhe 40 mm, mit eingeschweißten, nach unten offenen und gelochten Trapezsprossen.

Technische Daten

Technische Daten

Abbiegung (Winkel)	90°
Ausführung der Sprossen	Profil gelocht
Ausführung des Seitenholms	flaches Profil
Ausführung Verbinder	ohne Verbinder
Breite	100 mm
Dimension	B110mm
Farbe	edelstahl
Funktionserhalt	nein
Höhe	40 mm

Holmstärke	5 mm
Oberfläche	blank, nachbehandelt
Richtungsänderung	horizontal
Rostfreier Stahl, gebeizt	ja
Scharnierend	nein
Seitenlochung	nein
Weitspann-Ausführung	nein
Werkstoff	Edelstahl, rostfrei 1.4301

Alle Typen

Alle Typen

Typ	Breite	Holmstärke	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
SLB 90 62 100 A2	100 mm	5 mm	7099150	Stück	1 Stück	548,32 CHF Preis / 1 Stück
SLB 90 62 200 A2	200 mm	5 mm	7099152	Stück	1 Stück	577,26 CHF Preis / 1 Stück
SLB 90 62 300 A2	300 mm	5 mm	7099154	Stück	1 Stück	700,25 CHF Preis / 1 Stück
SLB 90 62 400 A2	400 mm	5 mm	7099156	Stück	1 Stück	753,95 CHF Preis / 1 Stück
SLB 90 62 500 A2	500 mm	5 mm	7099158	Stück	1 Stück	782,61 CHF Preis / 1 Stück
SLB 90 62 600 A2	600 mm	5 mm	7099160	Stück	1 Stück	793,43 CHF Preis / 1 Stück

Downloads

Datenblatt SLB 90 62 100 A2 / 7099150 , 0.19MB , pdf

Leitfaden Kabeltragsysteme , 1.65MB , pdf

Katalog Lösungen für Schiffbau und Offshore , 2.99MB , pdf

Katalog Kabeltragsysteme , 45.05MB , pdf

EU-Konformitätserklärung SLB 90 62 100 A2 / 7099150 , 0.16MB , pdf

Montageanleitung Allgemeine Informationen zur Montage von Kabeltragsystemen , 2.62MB , pdf

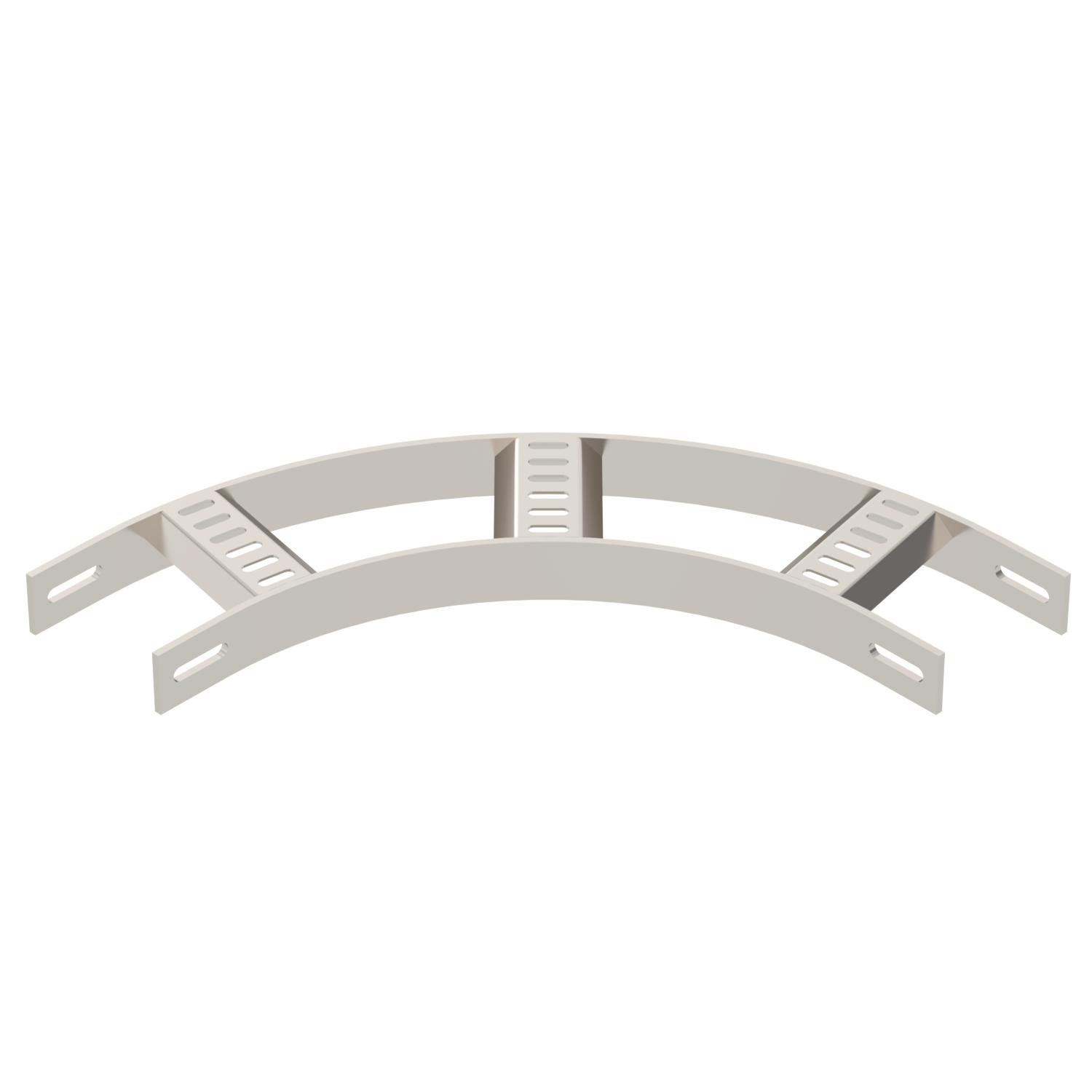

Produktgrafik SLB 90 62 100 A2 / 7099150, 35.67 kB, jpg

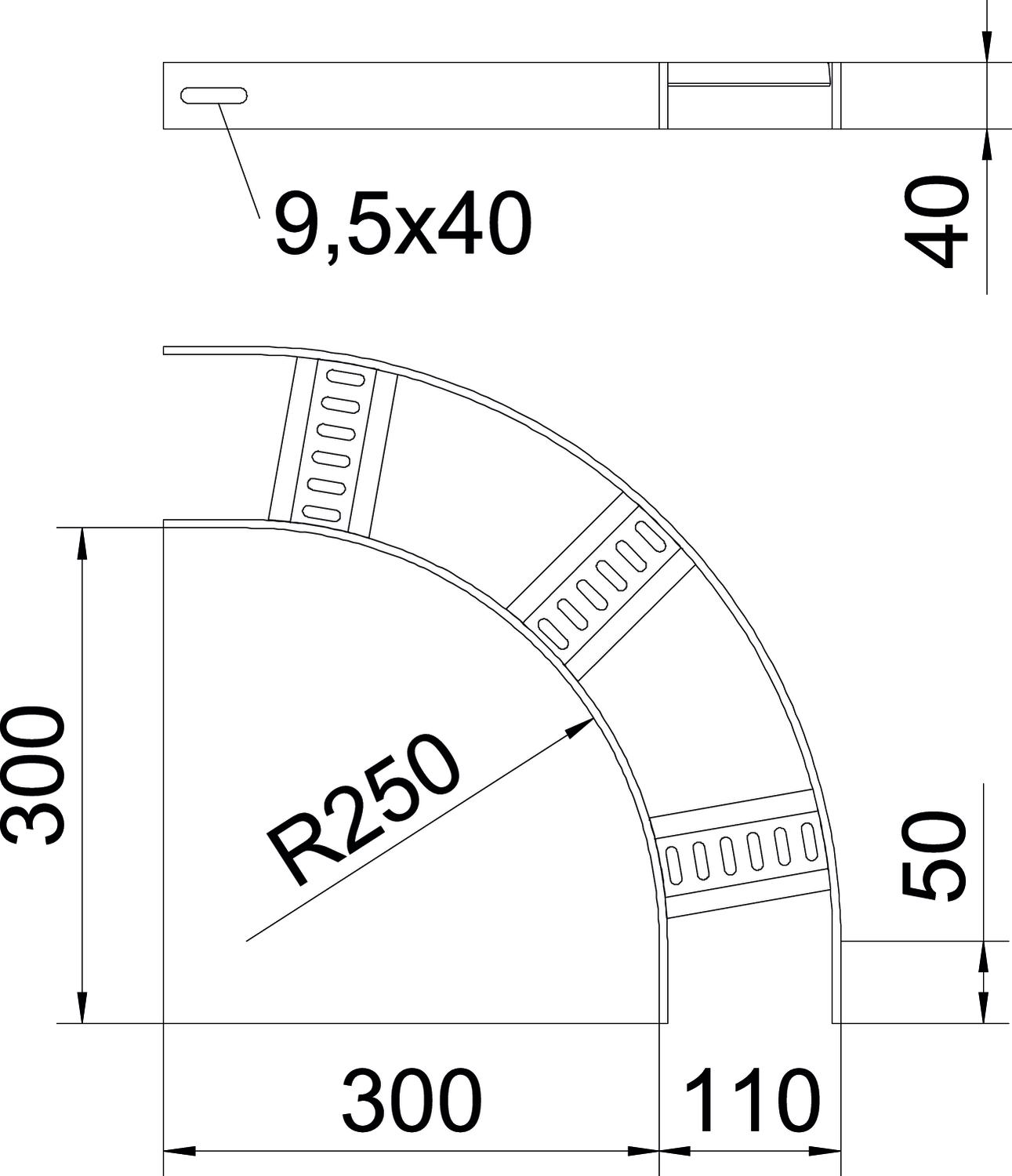

Maßzeichnung SLB 90 62 100 A2 / 7099150, 101.40 kB, jpg

SLB 90 62 100 A2 / 7099150
